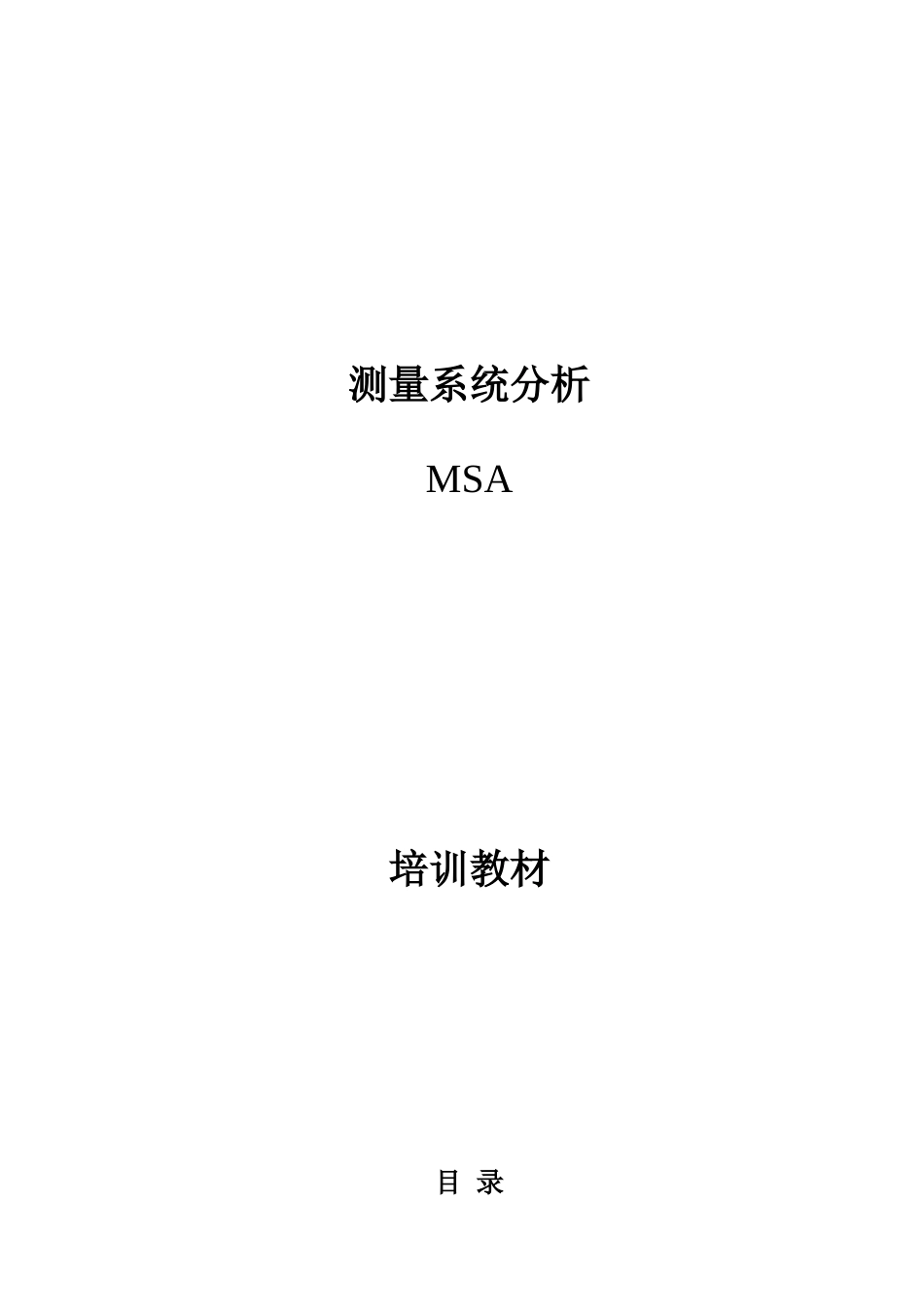

TS16949 MSA training teaching materialsVIP免费

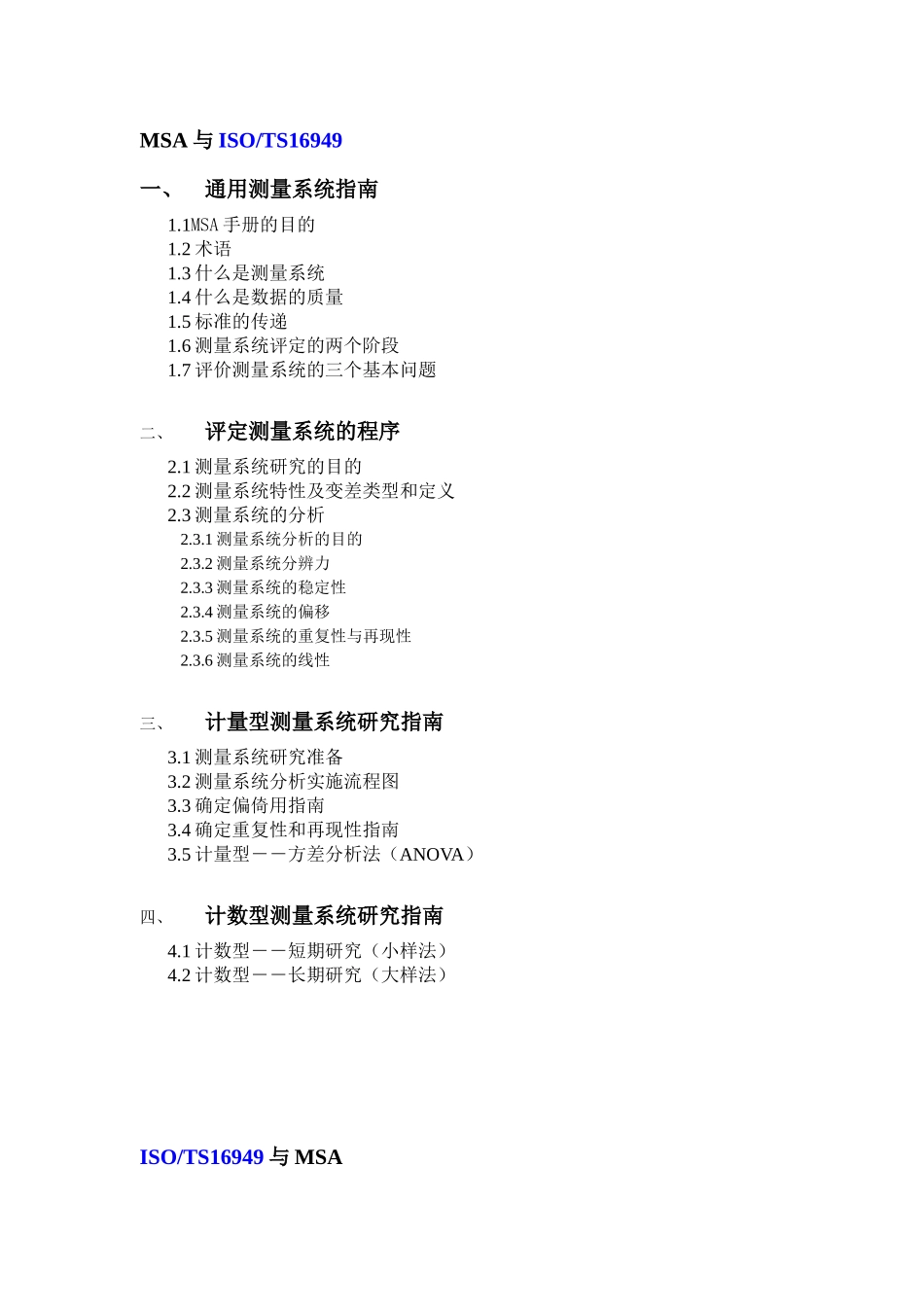

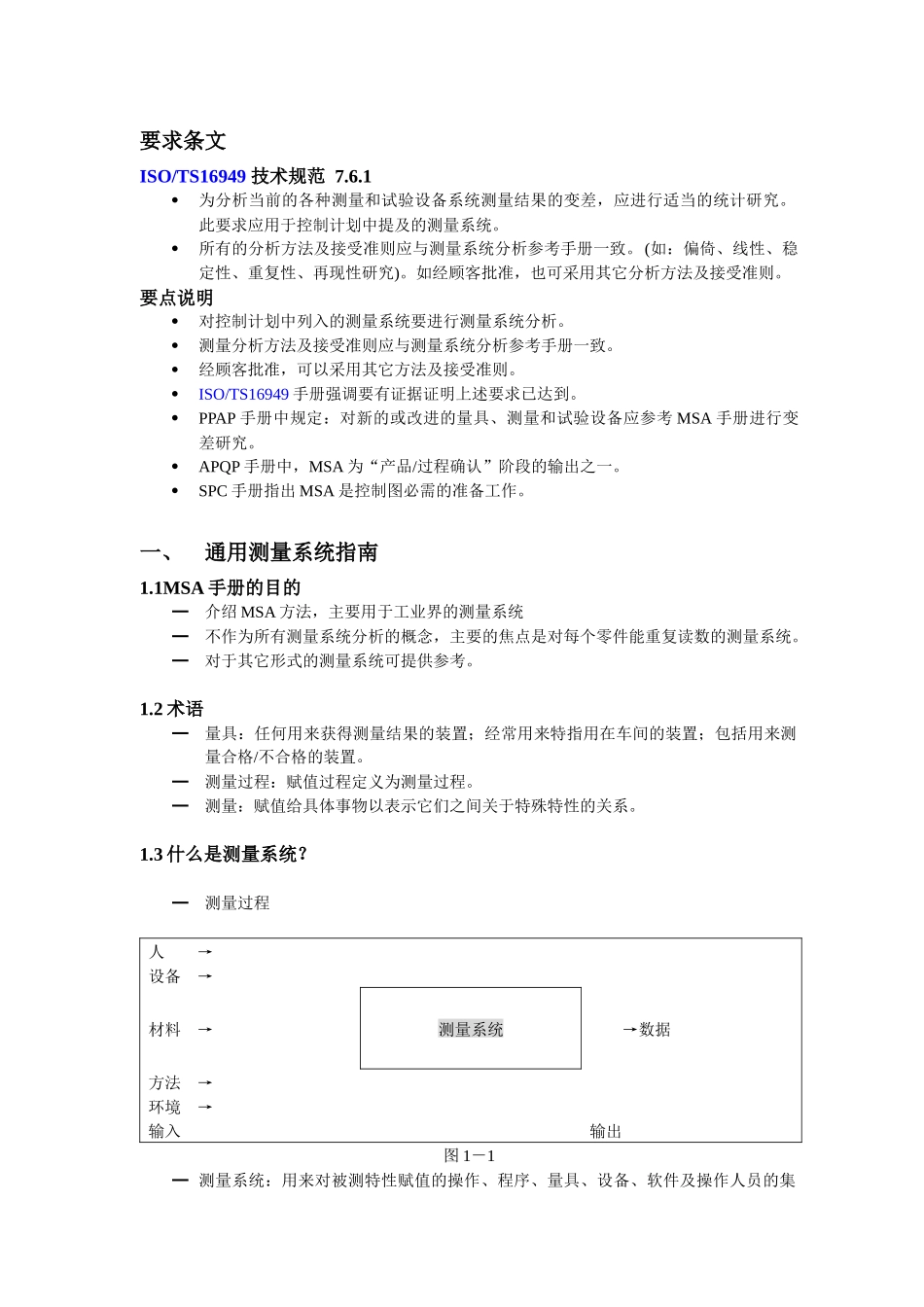

测量系统分析MSA培训教材目录MSA与ISO/TS16949一、通用测量系统指南1.1MSA手册的目的1.2术语1.3什么是测量系统1.4什么是数据的质量1.5标准的传递1.6测量系统评定的两个阶段1.7评价测量系统的三个基本问题二、评定测量系统的程序2.1测量系统研究的目的2.2测量系统特性及变差类型和定义2.3测量系统的分析2.3.1测量系统分析的目的2.3.2测量系统分辨力2.3.3测量系统的稳定性2.3.4测量系统的偏移2.3.5测量系统的重复性与再现性2.3.6测量系统的线性三、计量型测量系统研究指南3.1测量系统研究准备3.2测量系统分析实施流程图3.3确定偏倚用指南3.4确定重复性和再现性指南3.5计量型――方差分析法（ANOVA）四、计数型测量系统研究指南4.1计数型――短期研究（小样法）4.2计数型――长期研究（大样法）ISO/TS16949与MSA要求条文ISO/TS16949技术规范7.6.1为分析当前的各种测量和试验设备系统测量结果的变差，应进行适当的统计研究。此要求应用于控制计划中提及的测量系统。所有的分析方法及接受准则应与测量系统分析参考手册一致。(如：偏倚、线性、稳定性、重复性、再现性研究)。如经顾客批准，也可采用其它分析方法及接受准则。要点说明对控制计划中列入的测量系统要进行测量系统分析。测量分析方法及接受准则应与测量系统分析参考手册一致。经顾客批准，可以采用其它方法及接受准则。ISO/TS16949手册强调要有证据证明上述要求已达到。PPAP手册中规定：对新的或改进的量具、测量和试验设备应参考MSA手册进行变差研究。APQP手册中，MSA为“产品/过程确认”阶段的输出之一。SPC手册指出MSA是控制图必需的准备工作。一、通用测量系统指南1.1MSA手册的目的━介绍MSA方法，主要用于工业界的测量系统━不作为所有测量系统分析的概念，主要的焦点是对每个零件能重复读数的测量系统。━对于其它形式的测量系统可提供参考。1.2术语━量具：任何用来获得测量结果的装置；经常用来特指用在车间的装置；包括用来测量合格/不合格的装置。━测量过程：赋值过程定义为测量过程。━测量：赋值给具体事物以表示它们之间关于特殊特性的关系。1.3什么是测量系统？━测量过程人→设备→材料→测量系统→数据方法→环境→输入输出图1－1━测量系统：用来对被测特性赋值的操作、程序、量具、设备、软件及操作人员的集合，用来获得测量结果的整个过程。━测量系统应具备的特性：处于统计控制状态，即只存在变差的普通原因。测量系统的变异性(Variability)小于过程变异性。测量系统的变异性小于技术规范界限。测量增量(increments)小于过程变异性和技术规范宽度的1/10。当被测项目变化时，测量系统统计特性的最大变差小于过程变差和规范宽度较小者。1.4什么是数据的质量?━数据的用途：测量数据的使用以前更频繁、更广泛。看是否调整制造过程现在普遍依据测量数据来决定。确定两个或多个变量之间是否存有某种显著关系。━数据的类型计量型数据Variabledata计数型数据Attributedata━如何评定数据质量测量结果与“真”值的差越小越好。数据质量是用多次测量的统计结果进行评定（偏倚、公差）。━计量型数据的质量均值与真值(基准值)之差。方差大小。━计数型数据的质量对产品特性产生错误分级的概率。━可以用精度和准确度来表示数据的质量。精密度：指多次重复测量用一个量时各测量值之间彼此相符合的程度，它表示测量过程中随机误差的大小，常用标准差表示。准确度：指多次测量的平均值与直值相符合的程度，它表征测量系统中系统误差的大小，常用绝对误差表示，即就是偏倚。精密度与准确度分别对应着变差与偏倚。例：精密度低（变差大）精密度高（变差小）准确度低（偏倚大）准确高（偏倚小）测量数据变差仪器：精度、校准、读数系统等材料本身波动、温度、湿度等人、方法经验、读数、体力、精神状态、判断力等校准测量方法：适当性等环境：温度、湿度、振动、光线、辐射、电磁、防静电等国家实验室国家认可的校准机构企业的校准实验室生产现场检测设备制造厂练习一举出贵公司的一个测量系统，分析影响其数据变差的因素。（小组共同完成）1.5标准的传递━标...
