2022年上海中考物理一模试题分类汇编-电学计算-教师VIP免费

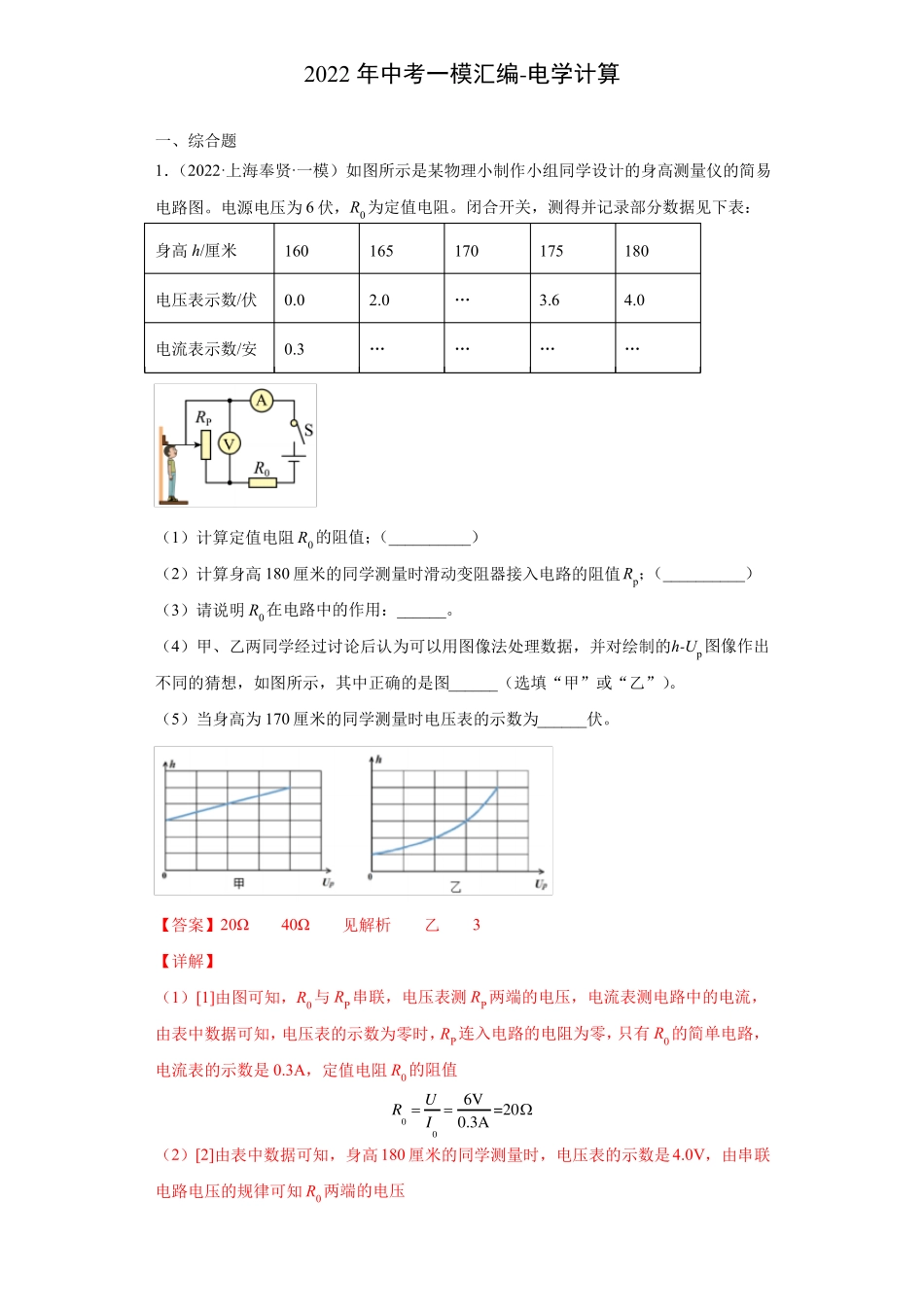

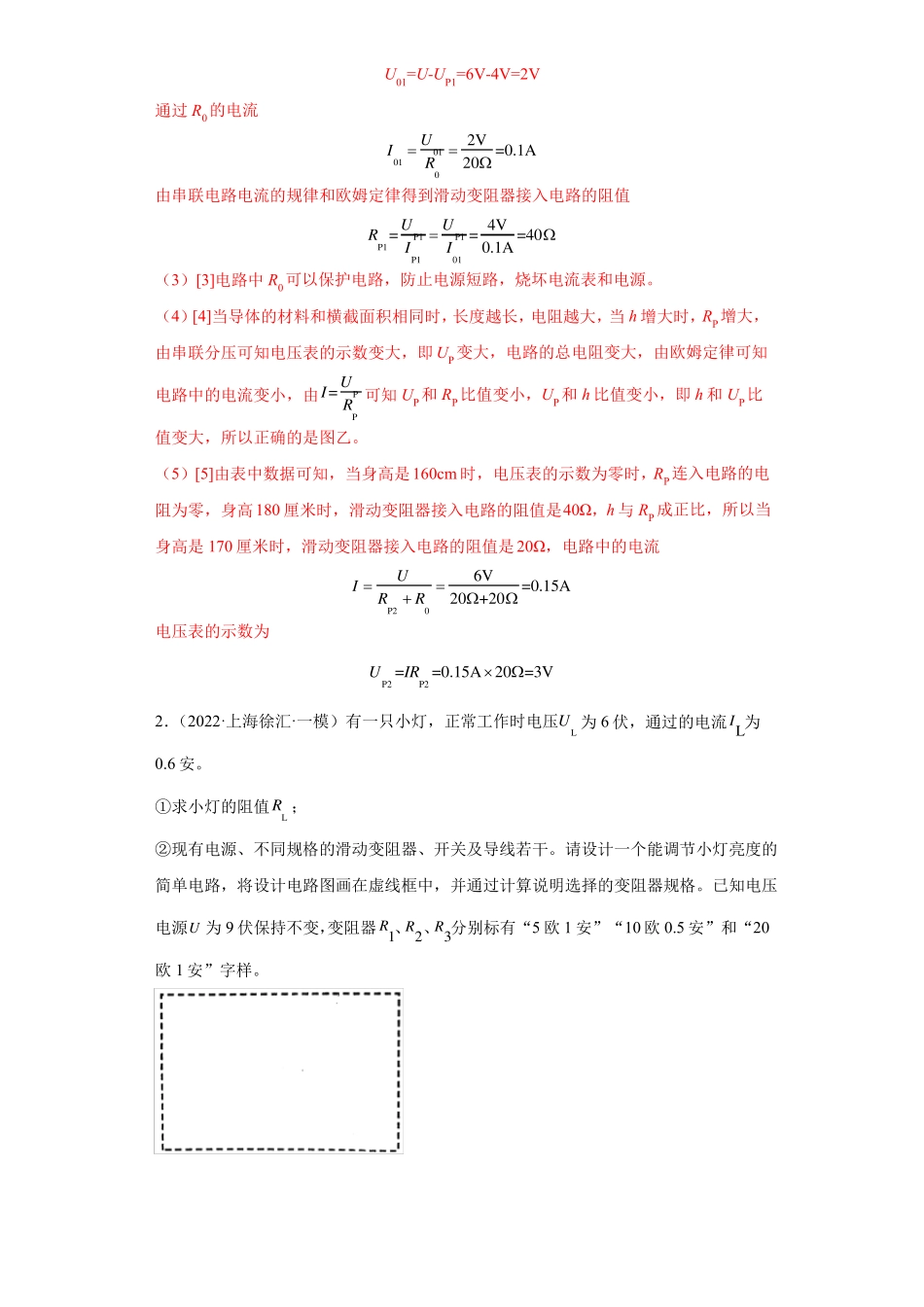

2022年中考一模汇编-电学计算一、综合题1．（2022·上海奉贤·一模）如图所示是某物理小制作小组同学设计的身高测量仪的简易电路图。电源电压为6伏，R0为定值电阻。闭合开关，测得并记录部分数据见下表：身高h/厘米电压表示数/伏电流表示数/安1600.00.31652.0…170……1753.6…1804.0…（1）计算定值电阻R0的阻值；（__________）（2）计算身高180厘米的同学测量时滑动变阻器接入电路的阻值Rp；（__________）（3）请说明R0在电路中的作用：______。（4）甲、乙两同学经过讨论后认为可以用图像法处理数据，并对绘制的h-Up图像作出不同的猜想，如图所示，其中正确的是图______（选填“甲”或“乙”）。（5）当身高为170厘米的同学测量时电压表的示数为______伏。【答案】20Ω40Ω见解析乙3【详解】（1）[1]由图可知，R0与RP串联，电压表测RP两端的电压，电流表测电路中的电流，RP连入电路的电阻为零，由表中数据可知，电压表的示数为零时，只有R0的简单电路，电流表的示数是0.3A，定值电阻R0的阻值R0U6V=20I00.3A（2）[2]由表中数据可知，身高180厘米的同学测量时，电压表的示数是4.0V，由串联电路电压的规律可知R0两端的电压U01=U-UP1=6V-4V=2V通过R0的电流I01U012V=0.1AR020由串联电路电流的规律和欧姆定律得到滑动变阻器接入电路的阻值RP1=UP1UP14V==40IP1I010.1A（3）[3]电路中R0可以保护电路，防止电源短路，烧坏电流表和电源。[4]当导体的材料和横截面积相同时，RP增大，（4）长度越长，电阻越大，当h增大时，由串联分压可知电压表的示数变大，即UP变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，由I=UP可知UP和RP比值变小，UP和h比值变小，即h和UP比RP值变大，所以正确的是图乙。（5）[5]由表中数据可知，当身高是160cm时，电压表的示数为零时，RP连入电路的电阻为零，身高180厘米时，滑动变阻器接入电路的阻值是40Ω，h与RP成正比，所以当身高是170厘米时，滑动变阻器接入电路的阻值是20Ω，电路中的电流IU6V=0.15ARP2R020+20电压表的示数为UP2=IRP2=0.15A20=3V2．（2022·上海徐汇·一模）有一只小灯，正常工作时电压UL为6伏，通过的电流IL为0.6安。①求小灯的阻值RL；②现有电源、不同规格的滑动变阻器、开关及导线若干。请设计一个能调节小灯亮度的简单电路，将设计电路图画在虚线框中，并通过计算说明选择的变阻器规格。已知电压R2、R3分别标有“5欧1安”“10欧0.5安”和“20电源U为9伏保持不变，变阻器R1、欧1安”字样。【答案】①10；①，R3【详解】①有一只小灯，正常工作时电压UL为6伏，通过的电流IL为0.6安，根据欧姆定律，小灯的阻值RLUL6V10ΩIL0.6A①因电压电源为9伏，大于灯泡的额定电压6V，故应将滑动变阻器串联在电路中，如下所示：已知电压电源U为9伏保持不变，根据串联电路电压的规律，小灯正常工作时，变阻器分得的电压为U滑=U-UL=9V-6V=3V根据串联电路电流的规律及欧姆定律，变阻器连入电路的电阻为RU滑3V5ΩIL0.6A考虑到实际情况，若想把小灯的亮度调暗时，则灯的电压要小于6V，此时变阻器分得的电压要大于3V，由分压原理，变阻器的电阻要大于5，应选用最大电阻大于5的滑动变阻器，因0.6A0.5A故选用变阻器R3。答：①小灯的阻值RL为10；①设计的电路图见解析，通过计算选择的变阻器规格为R3。3．（2022·上海徐汇·一模）低温碳纤维电热膜是一种发热效率高的新型电热元器件，常用于地板供暖。如图（a）所示，电热膜是运用特殊工艺在绝缘材料表面注入一根根导电墨线，导电墨线两端与金属导线相连，形成网状结构。现裁取一段电热膜接入电路进行分析研究，其中包含2根导电墨线，如图（b）所示，每根导电墨线的电阻均为60。①若电源电压为12V，求通过导电墨线R1的电流I1；②若电源电压不变，导电墨线R2的一部分导电材料脱落，如图（c）所示，请简要说明电流表示数如何变化及变化的原因；③若为保证电路安全，金属导线上承载电流不能超过0.5A。当用电阻为20欧的导电墨线R3替换R2时，必须同时调节电源电压大小，求调节后电源电压的最大值U。【答案】①0.2A；①变小，见解析；①7.5V【详解】...
