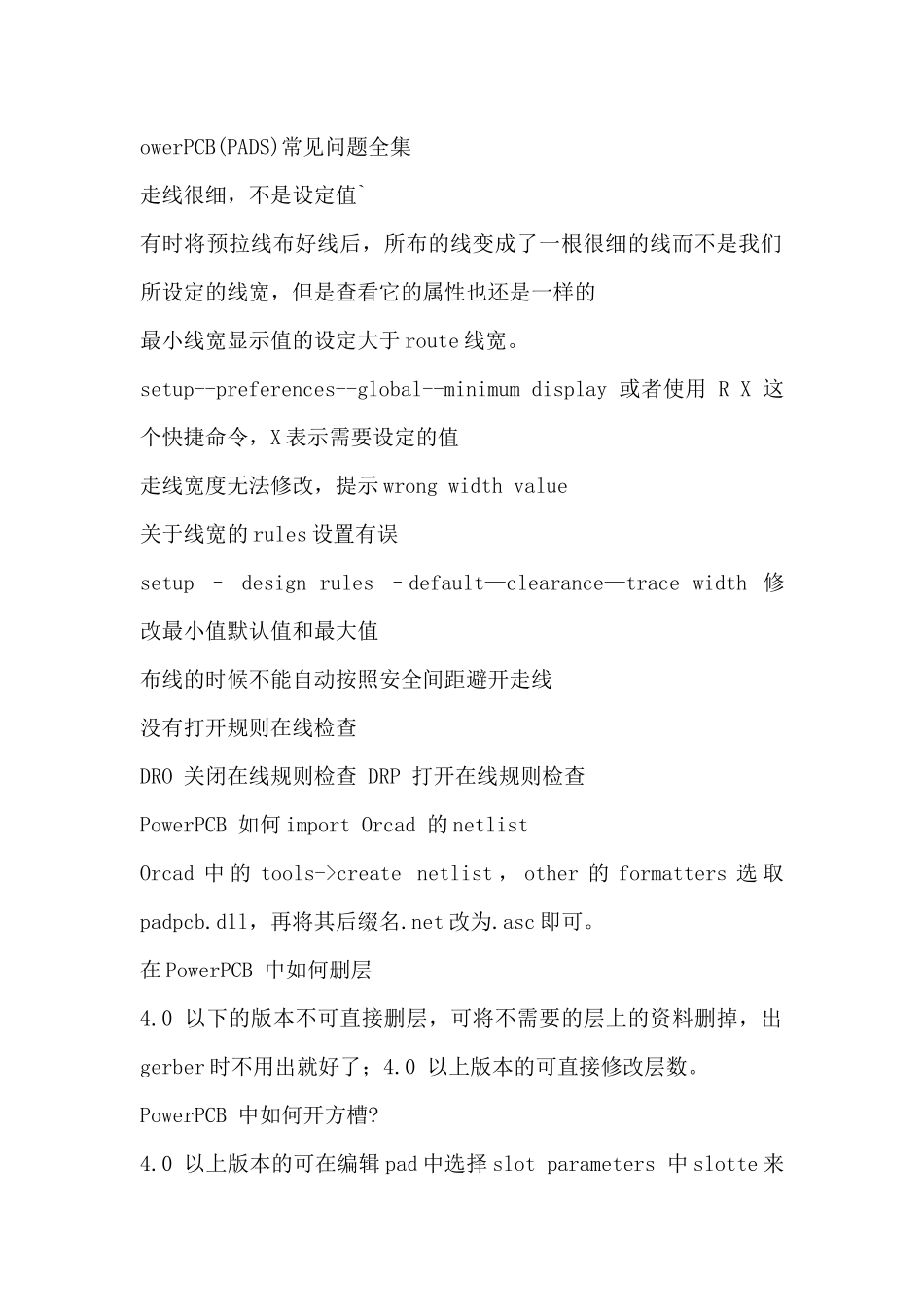

owerPCB(PADS)常见问题全集走线很细,不是设定值`有时将预拉线布好线后,所布的线变成了一根很细的线而不是我们所设定的线宽,但是查看它的属性也还是一样的最小线宽显示值的设定大于route线宽
setup--preferences--global--minimumdisplay或者使用RX这个快捷命令,X表示需要设定的值走线宽度无法修改,提示wrongwidthvalue关于线宽的rules设置有误setup–designrules–default—clearance—tracewidth修改最小值默认值和最大值布线的时候不能自动按照安全间距避开走线没有打开规则在线检查DRO关闭在线规则检查DRP打开在线规则检查PowerPCB如何importOrcad的netlistOrcad中的tools->createnetlist,other的formatters选取padpcb
dll,再将其后缀名
在PowerPCB中如何删层4
0以下的版本不可直接删层,可将不需要的层上的资料删掉,出gerber时不用出就好了;4
0以上版本的可直接修改层数
PowerPCB中如何开方槽

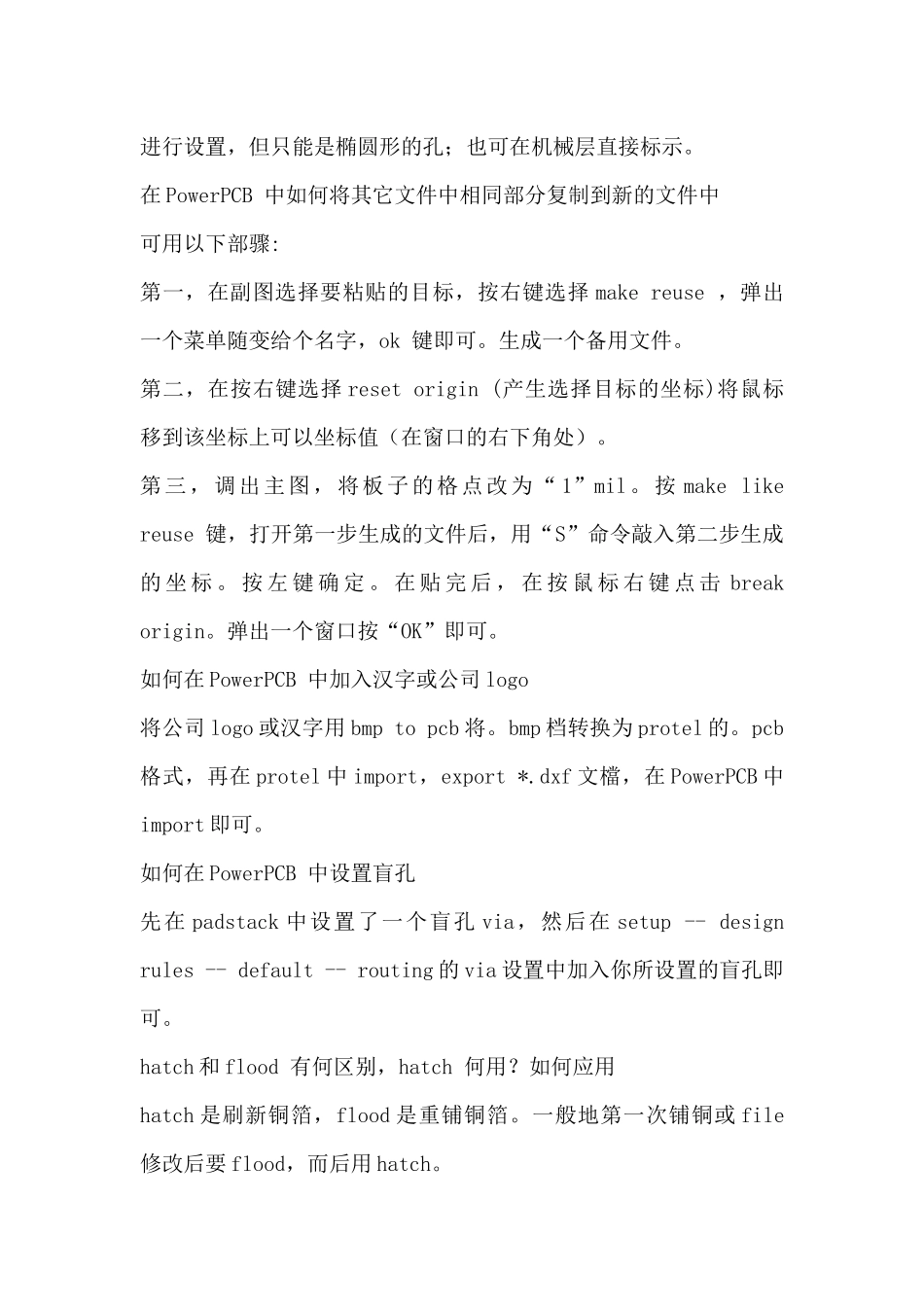

0以上版本的可在编辑pad中选择slotparameters中slotte来进行设置,但只能是椭圆形的孔;也可在机械层直接标示
在PowerPCB中如何将其它文件中相同部分复制到新的文件中可用以下部骤:第一,在副图选择要粘贴的目标,按右键选择makereuse,弹出一个菜单随变给个名字,ok键即可
生成一个备用文件
第二,在按右键选择resetorigin(产生选择目标的坐标)将鼠标移到该坐标上可以坐标值(在窗口的右下角处)
第三,调出主图,将板子的格点改为“1”mil

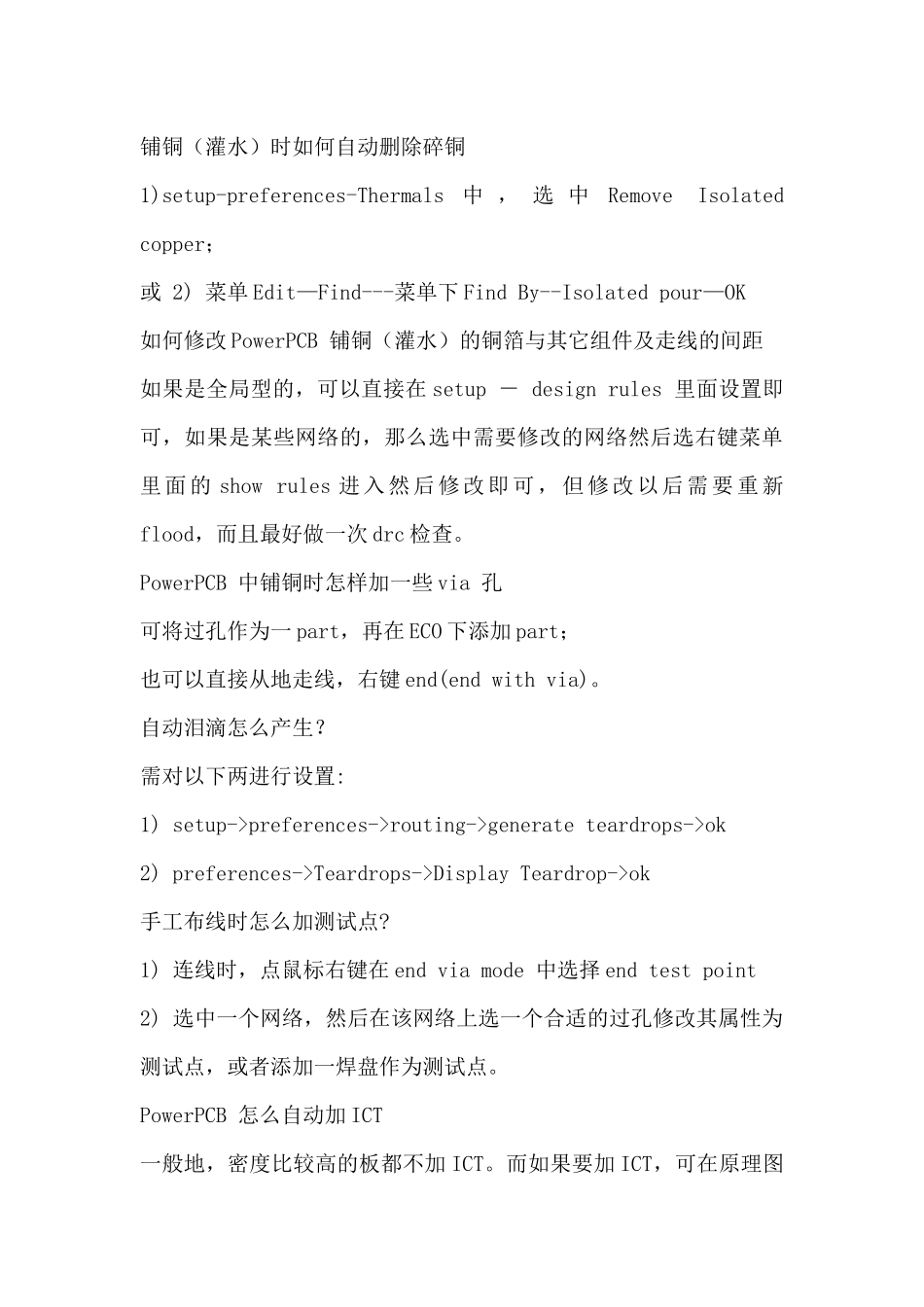

按makelikereuse键,打开第一步生成的文件后,用“S”命令敲入第二步生成的坐标
