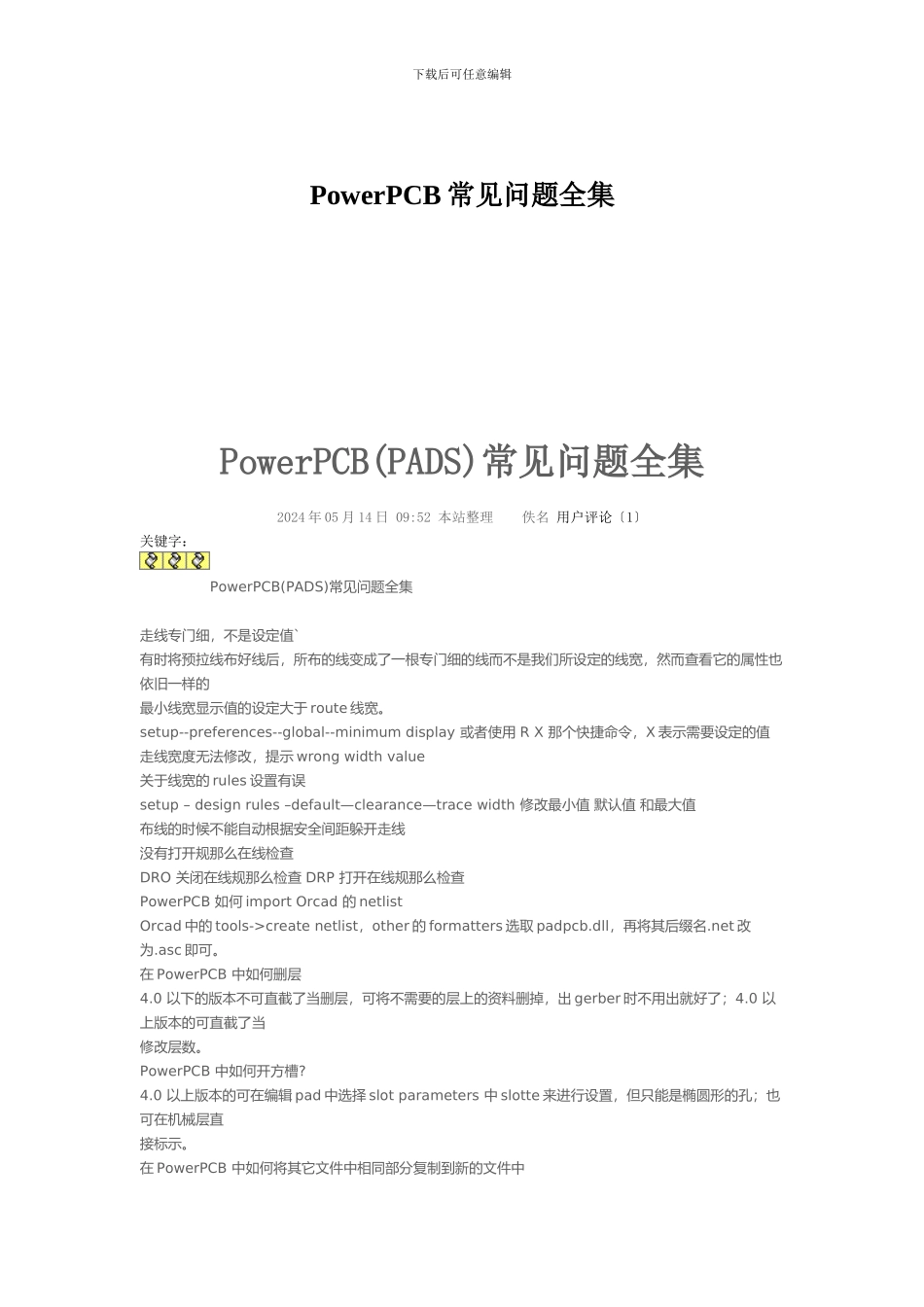

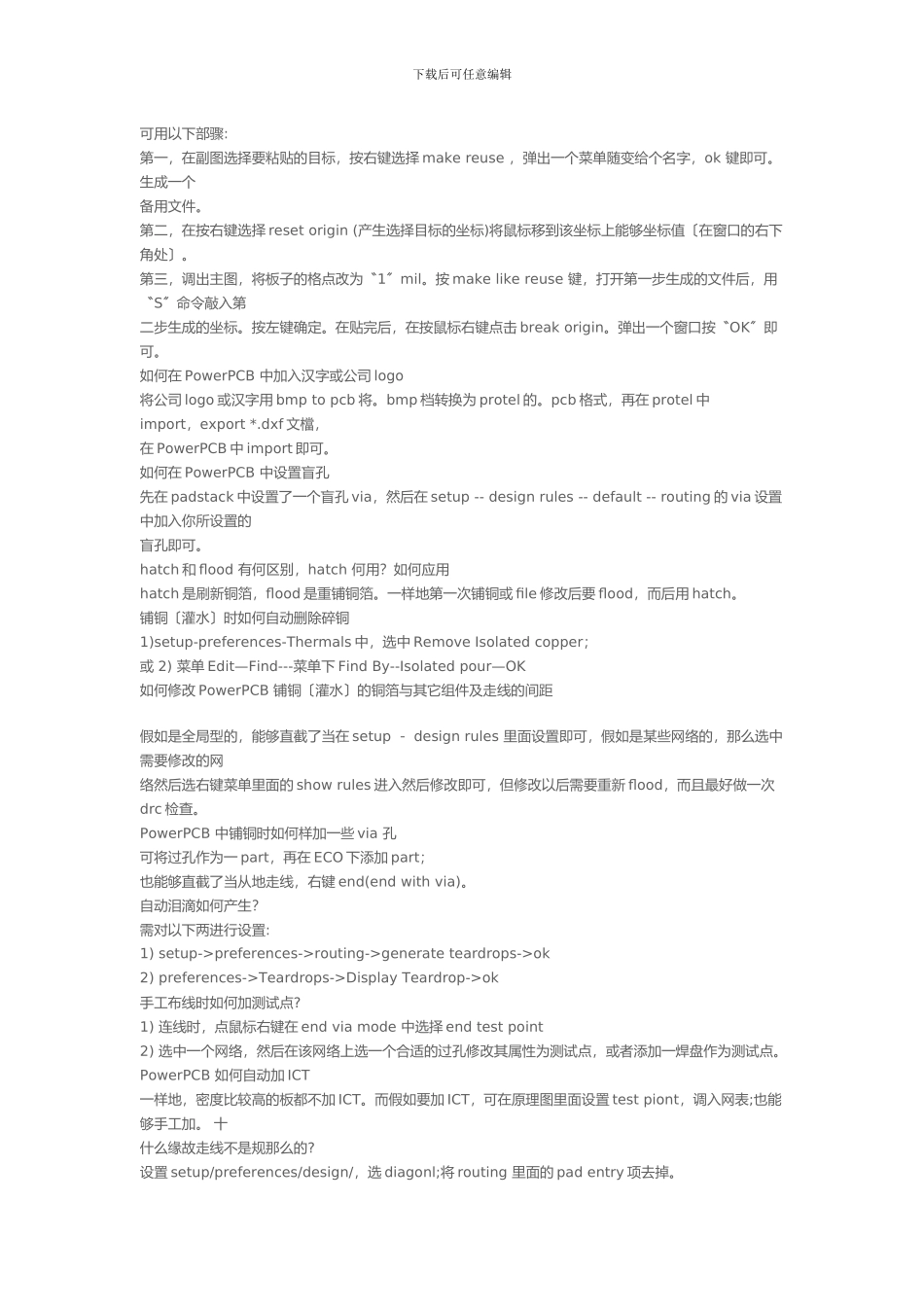

下载后可任意编辑PowerPCB 常见问题全集PowerPCB(PADS)常见问题全集2024 年 05 月 14 日 09:52 本站整理 佚名 用户评论〔1〕 关键字：PowerPCB(PADS)常见问题全集走线专门细，不是设定值`有时将预拉线布好线后，所布的线变成了一根专门细的线而不是我们所设定的线宽，然而查看它的属性也依旧一样的最小线宽显示值的设定大于 route 线宽。setup--preferences--global--minimum display 或者使用 R X 那个快捷命令，X 表示需要设定的值走线宽度无法修改，提示 wrong width value关于线宽的 rules 设置有误setup – design rules –default—clearance—trace width 修改最小值 默认值 和最大值布线的时候不能自动根据安全间距躲开走线没有打开规那么在线检查DRO 关闭在线规那么检查 DRP 打开在线规那么检查PowerPCB 如何 import Orcad 的 netlistOrcad 中的 tools->create netlist，other 的 formatters 选取 padpcb.dll，再将其后缀名.net 改为.asc 即可。在 PowerPCB 中如何删层4.0 以下的版本不可直截了当删层，可将不需要的层上的资料删掉，出 gerber 时不用出就好了；4.0 以上版本的可直截了当修改层数。PowerPCB 中如何开方槽?4.0 以上版本的可在编辑 pad 中选择 slot parameters 中 slotte 来进行设置，但只能是椭圆形的孔；也可在机械层直接标示。在 PowerPCB 中如何将其它文件中相同部分复制到新的文件中下载后可任意编辑可用以下部骤:第一，在副图选择要粘贴的目标，按右键选择 make reuse ，弹出一个菜单随变给个名字，ok 键即可。生成一个备用文件。第二，在按右键选择 reset origin (产生选择目标的坐标)将鼠标移到该坐标上能够坐标值〔在窗口的右下角处〕。第三，调出主图，将板子的格点改为〝1〞mil。按 make like reuse 键，打开第一步生成的文件后，用〝S〞命令敲入第二步生成的坐标。按左键确定。在贴完后，在按鼠标右键点击 break origin。弹出一个窗口按〝OK〞即可。如何在 PowerPCB 中加入汉字或公司 logo将公司 logo 或汉字用 bmp to pcb 将。bmp 档转换为 protel 的。pcb 格式，再在 protel 中import，export *.dxf 文檔，在 PowerPCB 中 import 即可。如何在 PowerPCB 中设置盲孔先在 padstack 中设置了一个盲孔 via，然后在 setup -- design rules -- default -- routing 的 via 设置中加入你所设置...
