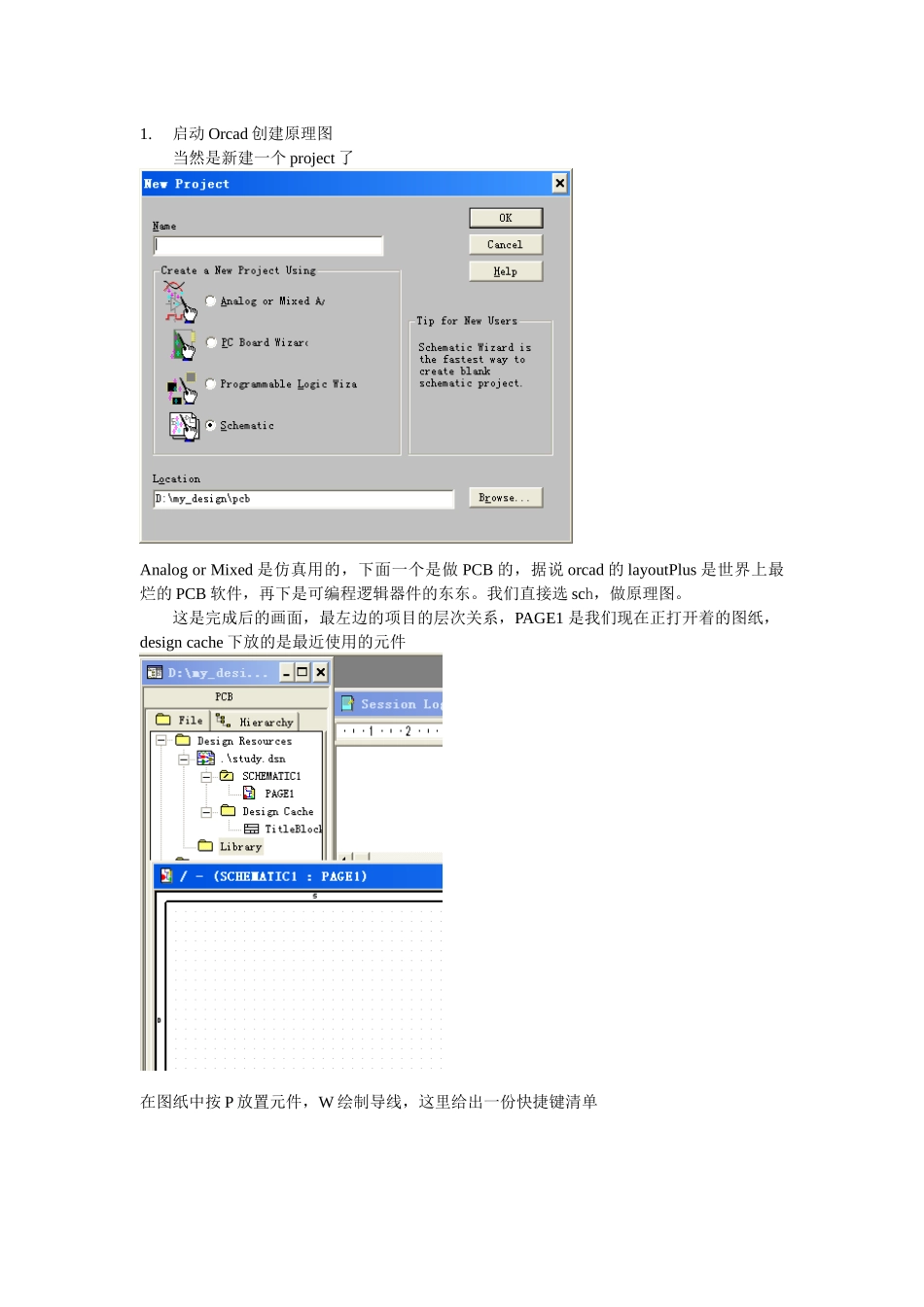

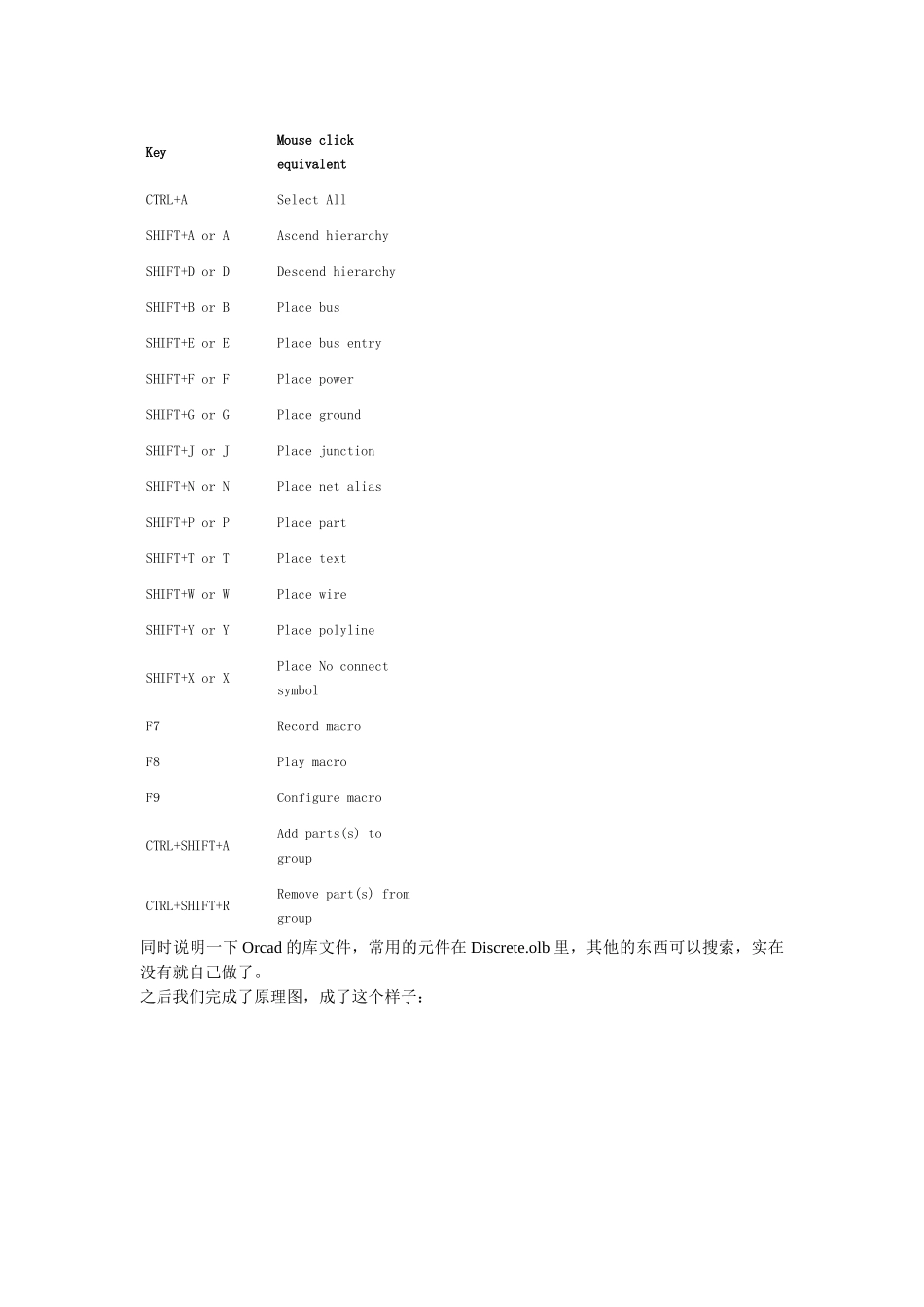

PowerPCB 教程浓缩版(初稿)PowerPCB 现被 MENTOR 并购,现在推出了其 2005 版本,PADS2005, 是一套完善的个人 PCB 解决方案,包含了三个部分,PCB LAYOUT、HIGH SPEED、system design。高速设计工具为 hyperlynx,系统设计工具为 Power Logic, Layout 工具为 Pads layout (Power PCB) 和自动布线器 Pads Router(Blaze router),新版的 PADS 还可以将 protel 的文件和库转换到 power 中来,Protel 看来压力大了@@!这是 PCB 设计的流程PADS Logic 绘制原理图,生成网表并导入 PADS layout, 之后可以调用自动布线器完成布线,最后是 HyperLynx 高速仿真。 Orcad Capture 为业界公认的原理图软件之一,其接口丰富,可以生成大多数 PCB 软件的网络表,有较好的口碑,为大多数公司所接受,出图也比较精美。通常我们使用 Orcad 来做原理图,用 PADS 来 layout,这是大多数人的选择。 下面将step+step 讲述这个过程1.启动 Orcad 创建原理图当然是新建一个 project 了Analog or Mixed 是仿真用的,下面一个是做 PCB 的,据说 orcad 的 layoutPlus 是世界上最烂的 PCB 软件,再下是可编程逻辑器件的东东。我们直接选 sch,做原理图。这是完成后的画面,最左边的项目的层次关系,PAGE1 是我们现在正打开着的图纸,design cache 下放的是最近使用的元件在图纸中按 P 放置元件,W 绘制导线,这里给出一份快捷键清单KeyMouse click equivalentCTRL+ASelect AllSHIFT+A or AAscend hierarchySHIFT+D or DDescend hierarchySHIFT+B or BPlace busSHIFT+E or EPlace bus entrySHIFT+F or FPlace powerSHIFT+G or GPlace groundSHIFT+J or JPlace junctionSHIFT+N or NPlace net aliasSHIFT+P or PPlace partSHIFT+T or TPlace textSHIFT+W or WPlace wireSHIFT+Y or YPlace polylineSHIFT+X or XPlace No connect symbolF7Record macroF8Play macroF9Configure macroCTRL+SHIFT+AAdd parts(s) to groupCTRL+SHIFT+RRemove part(s) from group同时说明一下 Orcad 的库文件,常用的元件在 Discrete.olb 里,其他的东西可以搜索,实在没有就自己做了。之后我们完成了原理图,成了这个样子:现在要做的是填写封装信息,对原理图中某一元件双击,出现了一个属性页,看看这个电阻是怎么填的需要说明的是,这里的 FootPrint ...
