POWERPCB在印制电路板设计中的应用技术

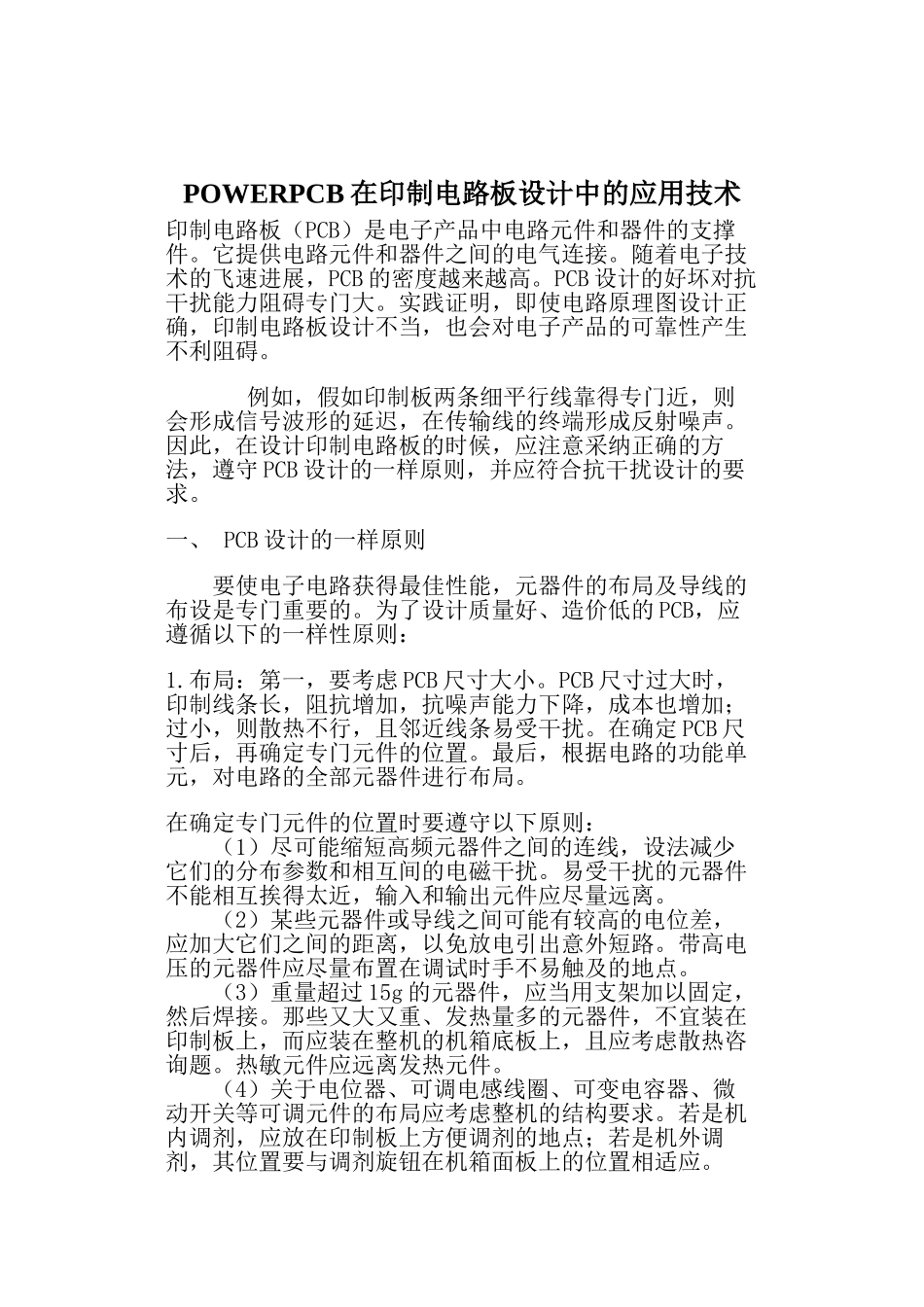

POWERPCB在印制电路板设计中的应用技术_第1页
1/8

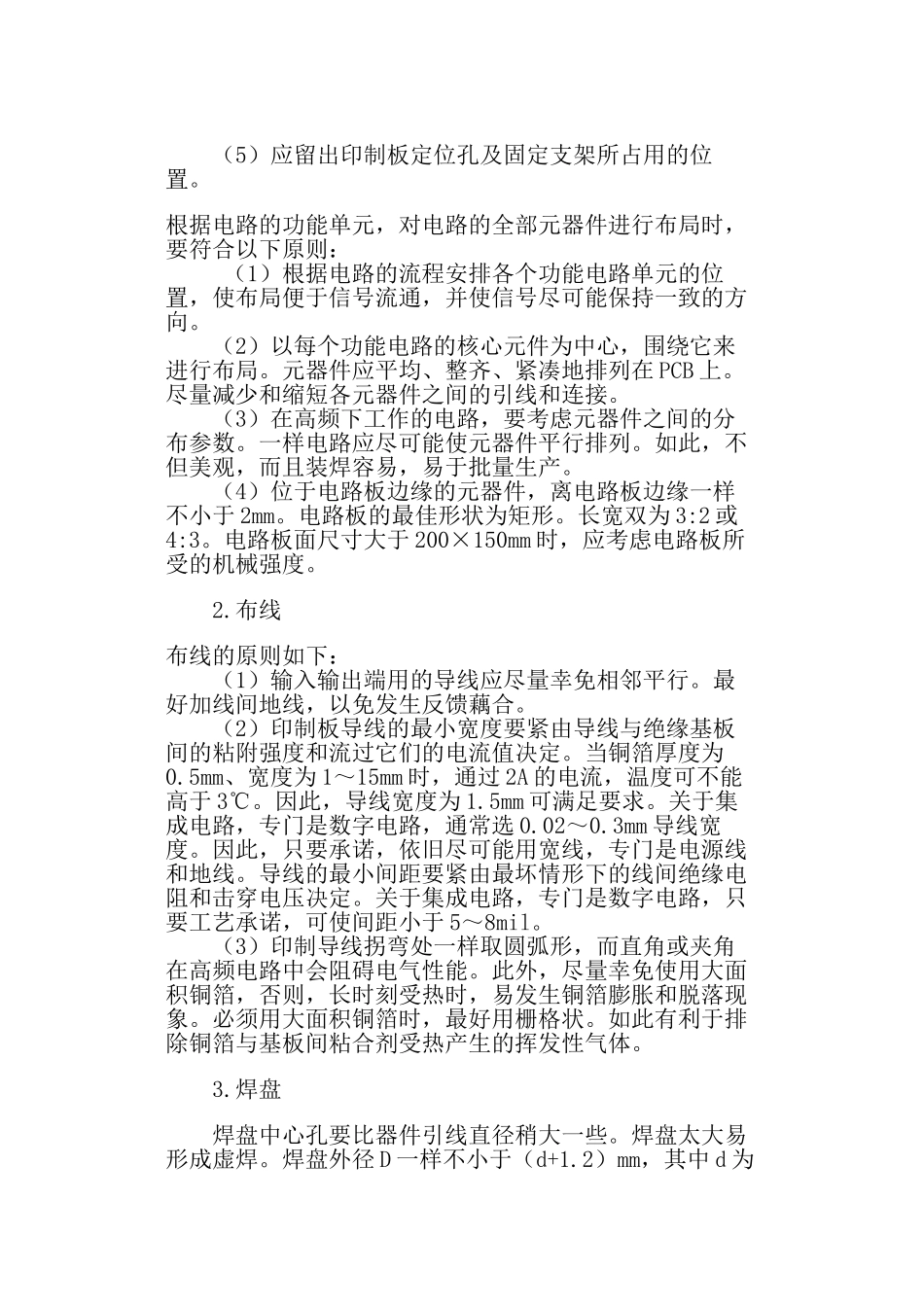

POWERPCB在印制电路板设计中的应用技术_第2页
2/8

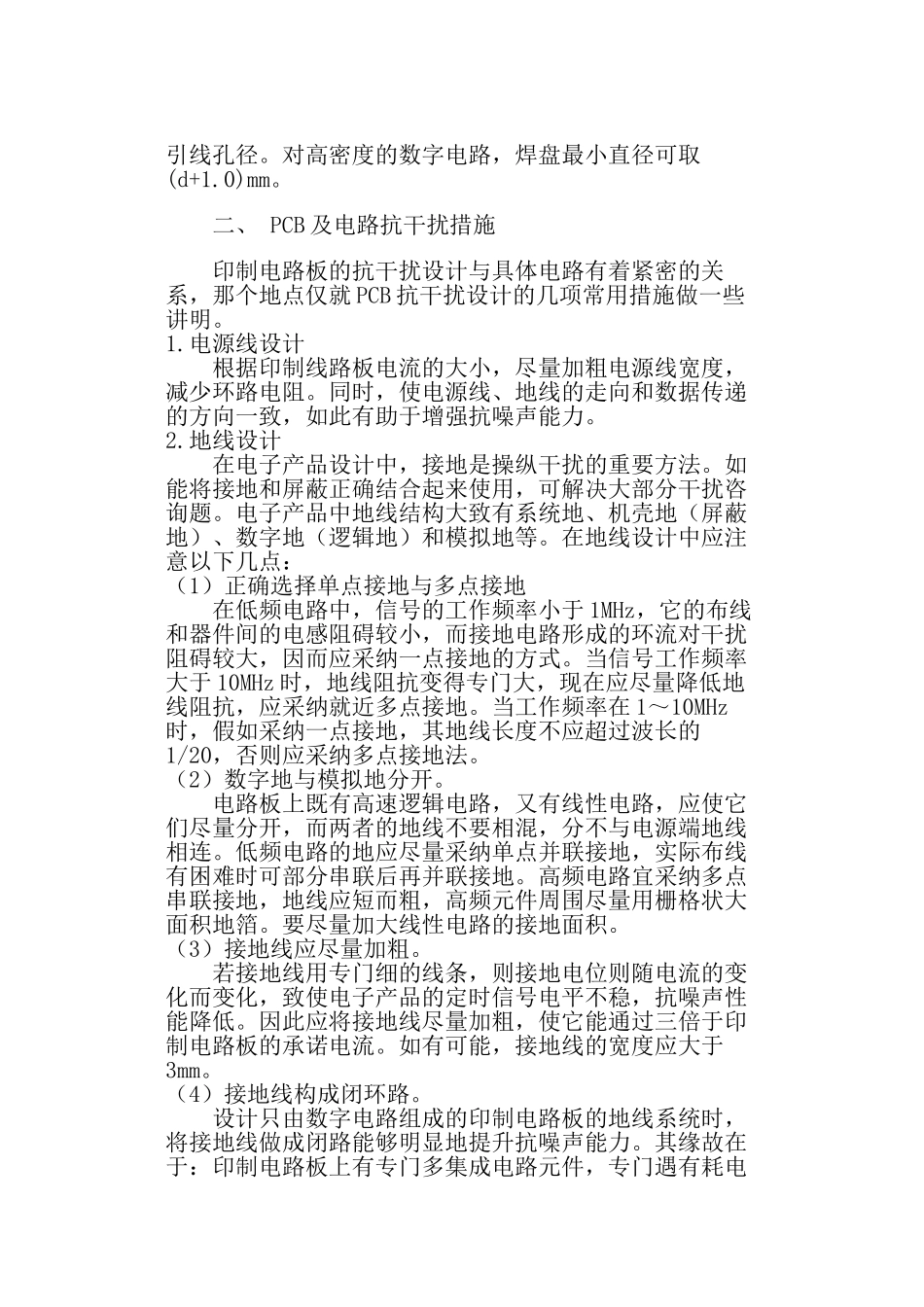

POWERPCB在印制电路板设计中的应用技术_第3页
3/8
POWERPCB 在印制电路板设计中的应用技术印制电路板(PCB)是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电子技术的飞速进展,PCB 的密度越来越高。PCB 设计的好坏对抗干扰能力阻碍专门大。实践证明,即使电路原理图设计正确,印制电路板设计不当,也会对电子产品的可靠性产生不利阻碍。 例如,假如印制板两条细平行线靠得专门近,则会形成信号波形的延迟,在传输线的终端形成反射噪声。因此,在设计印制电路板的时候,应注意采纳正确的方法,遵守 PCB 设计的一样原则,并应符合抗干扰设计的要求。 一、 PCB 设计的一样原则 要使电子电路获得最佳性能,元器件的布局及导线的布设是专门重要的。为了设计质量好、造价低的 PCB,应遵循以下的一样性原则:1.布局:第一,要考虑 PCB 尺寸大小。PCB 尺寸过大时,印制线条长,阻抗增加,抗噪声能力下降,成本也增加;过小,则散热不行,且邻近线条易受干扰。在确定 PCB 尺寸后,再确定专门元件的位置。最后,根据电路的功能单元,对电路的全部元器件进行布局。在确定专门元件的位置时要遵守以下原则: (1)尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。 (2)某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地点。 (3)重量超过 15g 的元器件,应当用支架加以固定,然后焊接。那些又大又重、发热量多的元器件,不宜装在印制板上,而应装在整机的机箱底板上,且应考虑散热咨询题。热敏元件应远离发热元件。 (4)关于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。若是机内调剂,应放在印制板上方便调剂的地点;若是机外调剂,其位置要与调剂旋钮在机箱面板上的位置相适应。 (5)应留出印制板定位孔及固定支架所占用的位置。根据电路的功能单元,对电路的全部元器件进行布局时,要符合以下原则: (1)根据电路的流程安排各个功能电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的方向。 (2)以每个功能电路的核心元件为中心,围绕它来进行布局。元器件应平均、整齐、紧凑地排列在 PCB 上。尽量减少和缩短各元器件之间的引线和连接。 (3)在高频下工作的电路,要考虑元器件之间的分布参数。一样...
