中波发射台信源系统VIP免费

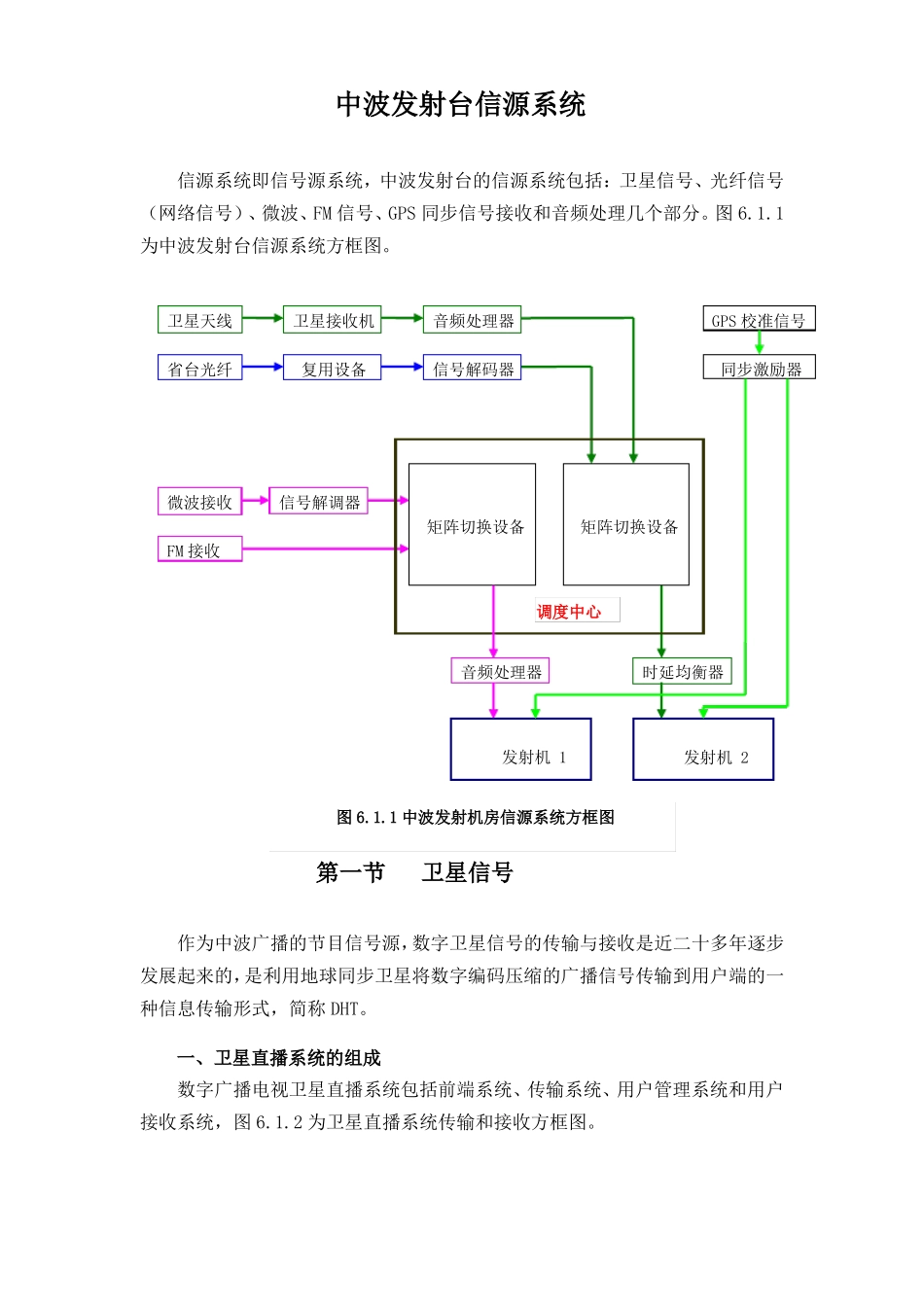

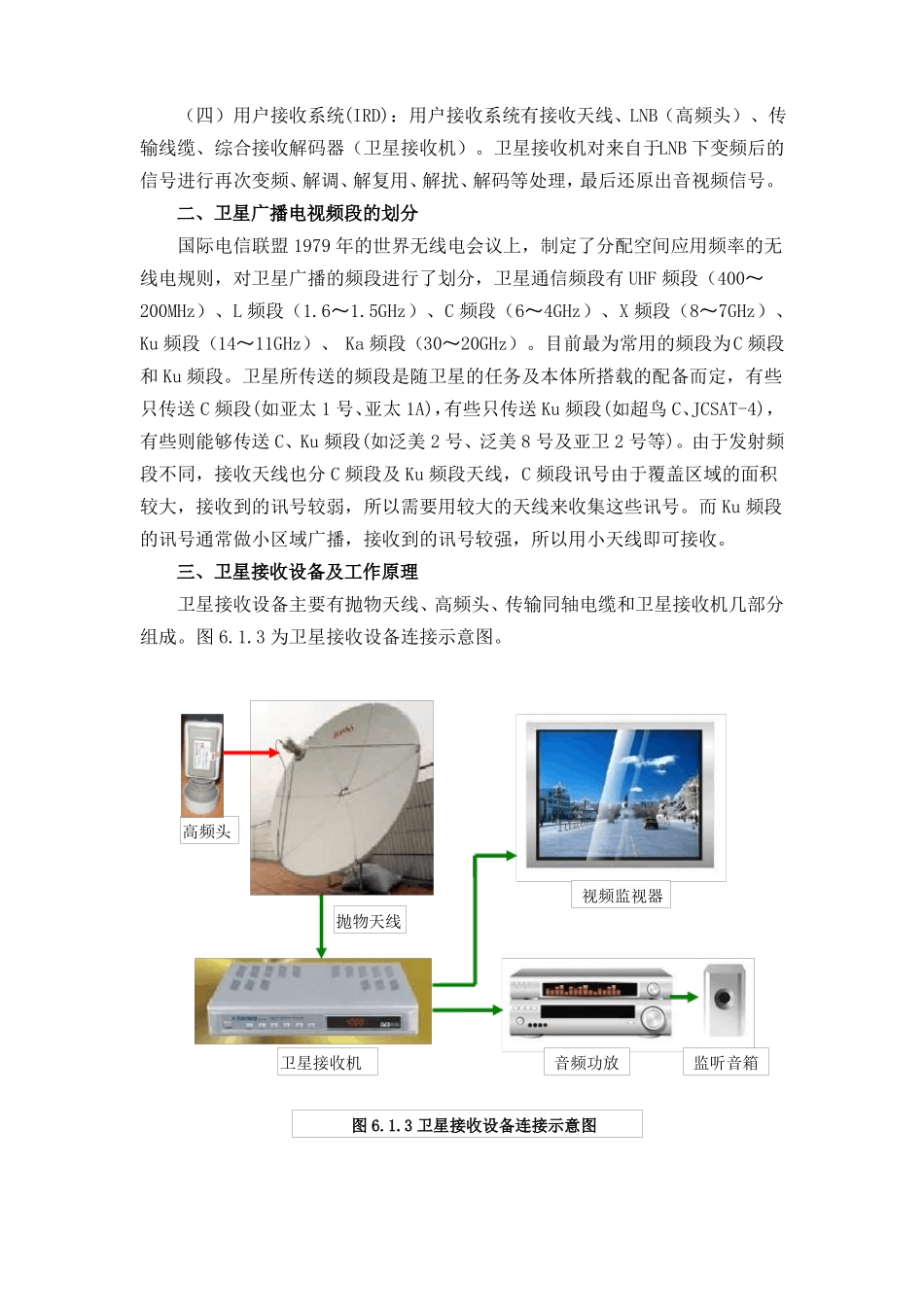

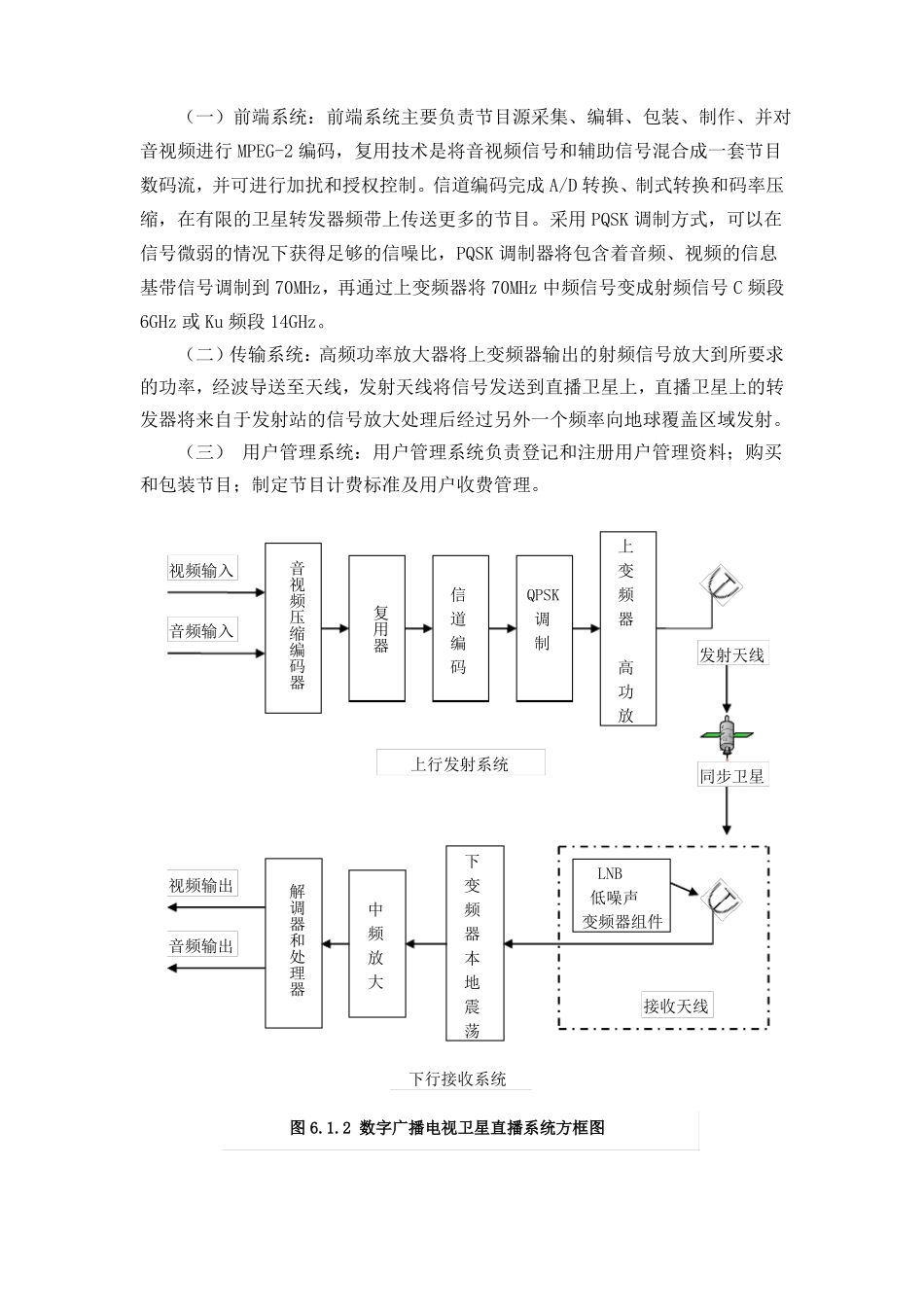

中波发射台信源系统信源系统即信号源系统，中波发射台的信源系统包括：卫星信号、光纤信号（网络信号）、微波、FM信号、GPS同步信号接收和音频处理几个部分。图6.1.1为中波发射台信源系统方框图。卫星天线省台光纤卫星接收机复用设备音频处理器信号解码器GPS校准信号同步激励器微波接收FM接收信号解调器矩阵切换设备矩阵切换设备调度中心音频处理器时延均衡器发射机1发射机2图6.1.1中波发射机房信源系统方框图第一节卫星信号作为中波广播的节目信号源，数字卫星信号的传输与接收是近二十多年逐步发展起来的，是利用地球同步卫星将数字编码压缩的广播信号传输到用户端的一种信息传输形式，简称DHT。一、卫星直播系统的组成数字广播电视卫星直播系统包括前端系统、传输系统、用户管理系统和用户接收系统，图6.1.2为卫星直播系统传输和接收方框图。（一）前端系统：前端系统主要负责节目源采集、编辑、包装、制作、并对音视频进行MPEG-2编码，复用技术是将音视频信号和辅助信号混合成一套节目数码流，并可进行加扰和授权控制。信道编码完成A/D转换、制式转换和码率压缩，在有限的卫星转发器频带上传送更多的节目。采用PQSK调制方式，可以在信号微弱的情况下获得足够的信噪比，PQSK调制器将包含着音频、视频的信息基带信号调制到70MHz，再通过上变频器将70MHz中频信号变成射频信号C频段6GHz或Ku频段14GHz。（二）传输系统：高频功率放大器将上变频器输出的射频信号放大到所要求的功率，经波导送至天线，发射天线将信号发送到直播卫星上，直播卫星上的转发器将来自于发射站的信号放大处理后经过另外一个频率向地球覆盖区域发射。（三）用户管理系统：用户管理系统负责登记和注册用户管理资料；购买和包装节目；制定节目计费标准及用户收费管理。视频输入上变频器高功放音频输入音视频压缩编码器复用器信道编码QPSK调制发射天线上行发射系统同步卫星视频输出音频输出解调器和处理器中频放大下变频器本地震荡LNB低噪声变频器组件接收天线下行接收系统图6.1.2数字广播电视卫星直播系统方框图（四）用户接收系统(IRD)：用户接收系统有接收天线、LNB（高频头）、传输线缆、综合接收解码器（卫星接收机）。卫星接收机对来自于LNB下变频后的信号进行再次变频、解调、解复用、解扰、解码等处理，最后还原出音视频信号。二、卫星广播电视频段的划分国际电信联盟1979年的世界无线电会议上，制定了分配空间应用频率的无线电规则，对卫星广播的频段进行了划分，卫星通信频段有UHF频段（400～200MHz）、L频段（1.6～1.5GHz）、C频段（6～4GHz）、X频段（8～7GHz）、Ku频段（14～11GHz）、Ka频段（30～20GHz）。目前最为常用的频段为C频段和Ku频段。卫星所传送的频段是随卫星的任务及本体所搭载的配备而定，有些只传送C频段(如亚太1号、亚太1A)，有些只传送Ku频段(如超鸟C、JCSAT-4)，有些则能够传送C、Ku频段(如泛美2号、泛美8号及亚卫2号等)。由于发射频段不同，接收天线也分C频段及Ku频段天线，C频段讯号由于覆盖区域的面积较大，接收到的讯号较弱，所以需要用较大的天线来收集这些讯号。而Ku频段的讯号通常做小区域广播，接收到的讯号较强，所以用小天线即可接收。三、卫星接收设备及工作原理卫星接收设备主要有抛物天线、高频头、传输同轴电缆和卫星接收机几部分组成。图6.1.3为卫星接收设备连接示意图。高频头图6.1.3卫星接收设备连接示意图卫星接收机音频功放监听音箱抛物天线视频监视器（一）抛物面天线：抛物面天线即卫星接收天线，其作用是将信号反射到抛物面焦点处的馈源上，然后再经过波导管传给高频头（LNB），抛物面天线分正馈和偏馈两种，正馈天线用于C波段接收，偏馈天线用于Ku波段接收。接收天线口径越大，信号接收能力越强，信号质量相对较好。（二）高频头：英文缩写LNB(Low-NoiseBlock)，即低噪声下变频器，高频头由微波低噪声放大器，微波混频器，第一本振和第一中频前置放大器组成，一般分C波段用的C头,和偏馈使用的Ku头，LNB上都会有探针，电路对这个探针检测到的卫星下行信号进行低噪声放大和下变频处理，产生950-2150MHz带宽的第一中频信号经过馈线输送给卫星接收机进行数字...
