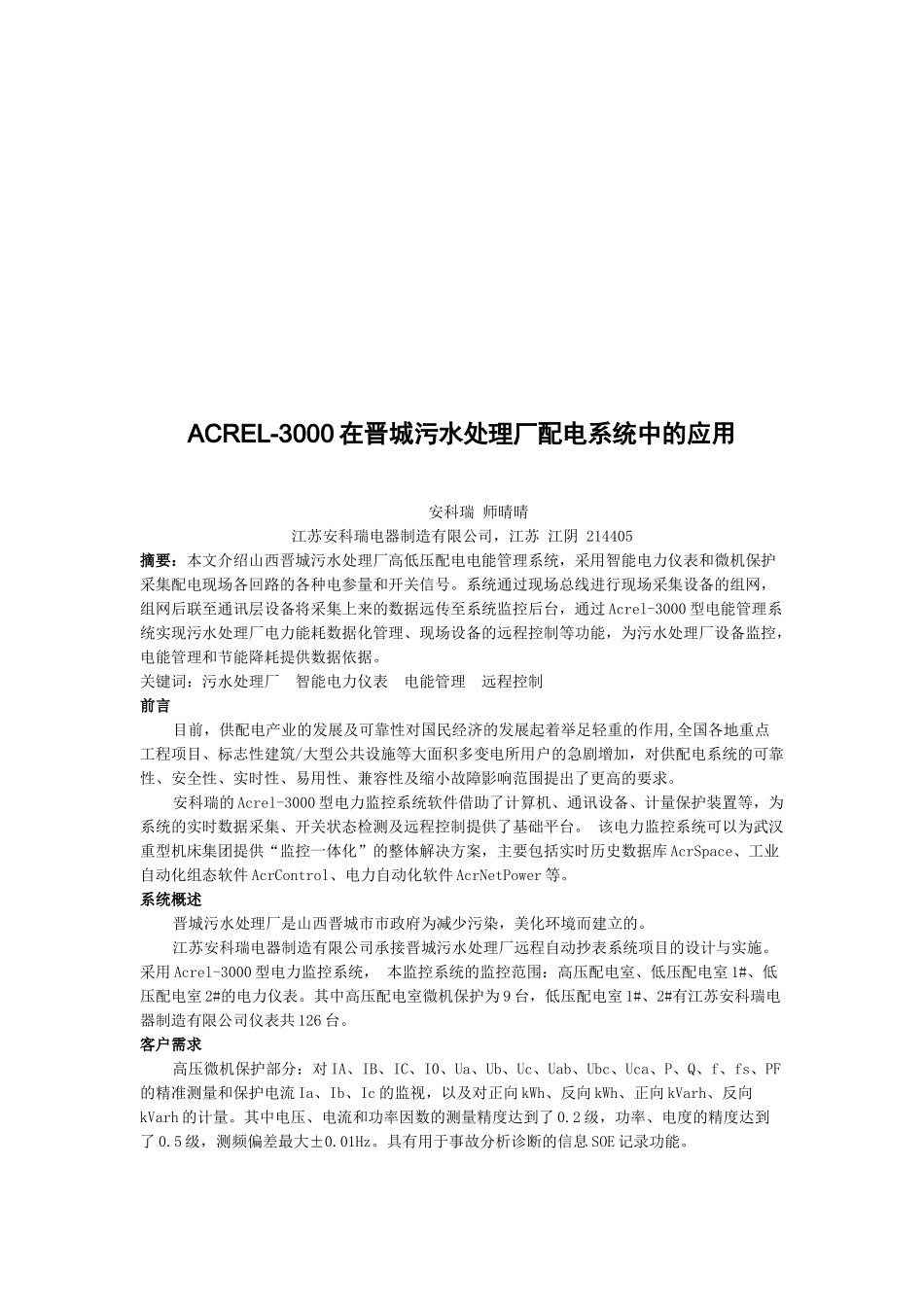

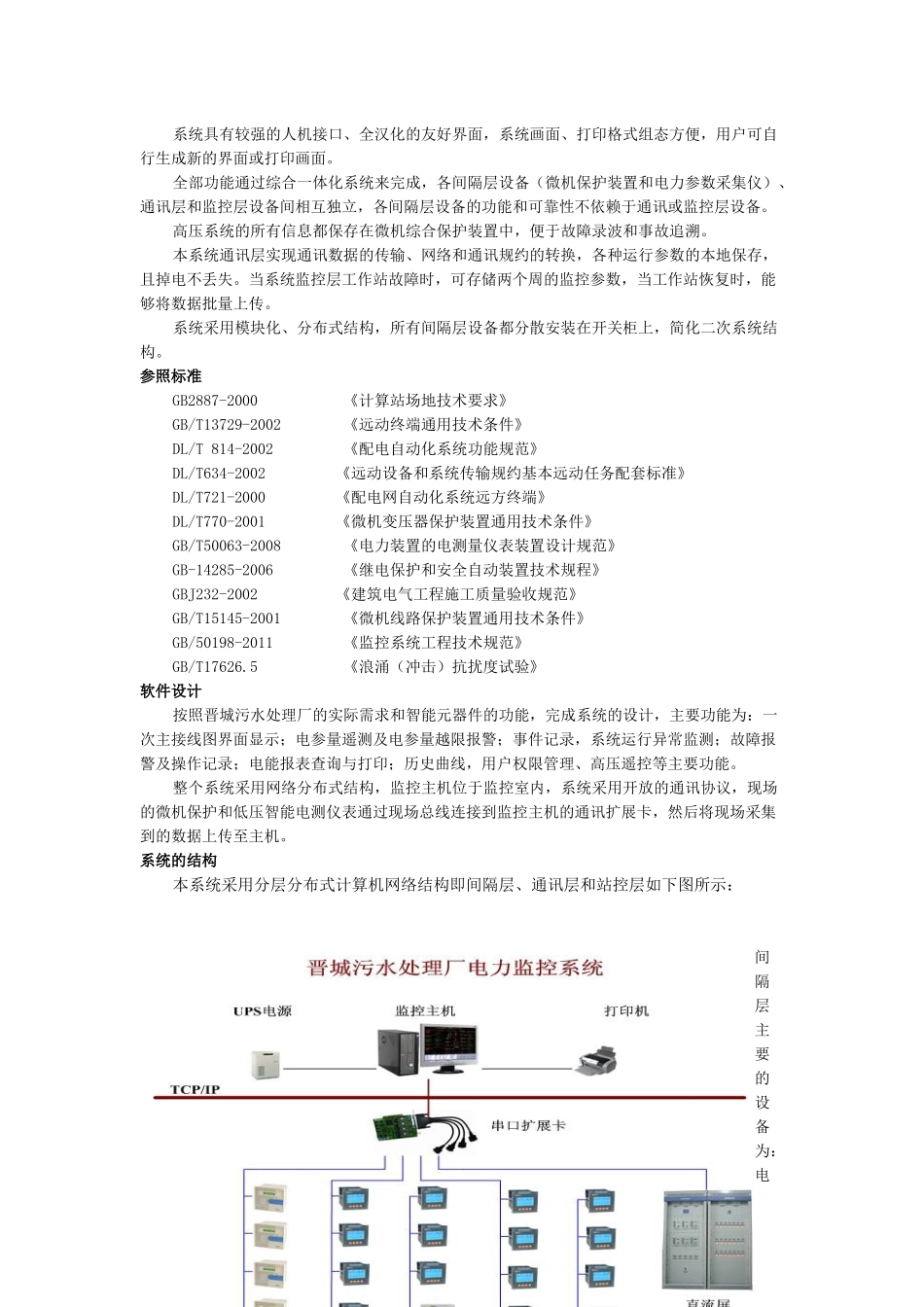

ACREL-3000在晋城污水处理厂配电系统中的应用安科瑞师晴晴江苏安科瑞电器制造有限公司，江苏江阴214405摘要：本文介绍山西晋城污水处理厂高低压配电电能管理系统，采用智能电力仪表和微机保护采集配电现场各回路的各种电参量和开关信号。系统通过现场总线进行现场采集设备的组网，组网后联至通讯层设备将采集上来的数据远传至系统监控后台，通过Acrel-3000型电能管理系统实现污水处理厂电力能耗数据化管理、现场设备的远程控制等功能，为污水处理厂设备监控，电能管理和节能降耗提供数据依据。关键词：污水处理厂智能电力仪表电能管理远程控制前言目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用,全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。安科瑞的Acrel-3000型电力监控系统软件借助了计算机、通讯设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该电力监控系统可以为武汉重型机床集团提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower等。系统概述晋城污水处理厂是山西晋城市市政府为减少污染，美化环境而建立的。江苏安科瑞电器制造有限公司承接晋城污水处理厂远程自动抄表系统项目的设计与实施。采用Acrel-3000型电力监控系统，本监控系统的监控范围：高压配电室、低压配电室1#、低压配电室2#的电力仪表。其中高压配电室微机保护为9台，低压配电室1#、2#有江苏安科瑞电器制造有限公司仪表共126台。客户需求高压微机保护部分：对IA、IB、IC、I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、f、fs、PF的精准测量和保护电流Ia、Ib、Ic的监视，以及对正向kWh、反向kWh、正向kVarh、反向kVarh的计量。其中电压、电流和功率因数的测量精度达到了0.2级，功率、电度的精度达到了0.5级，测频偏差最大±0.01Hz。具有用于事故分析诊断的信息SOE记录功能。系统具有较强的人机接口、全汉化的友好界面，系统画面、打印格式组态方便，用户可自行生成新的界面或打印画面。全部功能通过综合一体化系统来完成，各间隔层设备（微机保护装置和电力参数采集仪）、通讯层和监控层设备间相互独立，各间隔层设备的功能和可靠性不依赖于通讯或监控层设备。高压系统的所有信息都保存在微机综合保护装置中，便于故障录波和事故追溯。本系统通讯层实现通讯数据的传输、网络和通讯规约的转换，各种运行参数的本地保存，且掉电不丢失。当系统监控层工作站故障时，可存储两个周的监控参数，当工作站恢复时，能够将数据批量上传。系统采用模块化、分布式结构，所有间隔层设备都分散安装在开关柜上，简化二次系统结构。参照标准GB2887-2000《计算站场地技术要求》GB/T13729-2002《远动终端通用技术条件》DL/T814-2002《配电自动化系统功能规范》DL/T634-2002《远动设备和系统传输规约基本远动任务配套标准》DL/T721-2000《配电网自动化系统远方终端》DL/T770-2001《微机变压器保护装置通用技术条件》GB/T50063-2008《电力装置的电测量仪表装置设计规范》GB-14285-2006《继电保护和安全自动装置技术规程》GBJ232-2002《建筑电气工程施工质量验收规范》GB/T15145-2001《微机线路保护装置通用技术条件》GB/50198-2011《监控系统工程技术规范》GB/T17626.5《浪涌（冲击）抗扰度试验》软件设计按照晋城污水处理厂的实际需求和智能元器件的功能，完成系统的设计，主要功能为：一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录，系统运行异常监测；故障报警及操作记录；电能报表查询与打印；历史曲线，用户权限管理、高压遥控等主要功能。整个系统采用网络分布式结构，监控主机位于监控室内，系统采用开放的通讯协议，现场的微机保护和低压智能电测仪表通过现场总线连接到监控主机的通讯扩展卡，然后将现场采集到的数据上传至主机。系统的结构本系统采用分层分布式计算机网络结构即间隔层、通讯层和站控层如下图所示：间隔层主要的设备为：电...
