物流与设施规划—变速箱厂总平面布置设计VIP免费

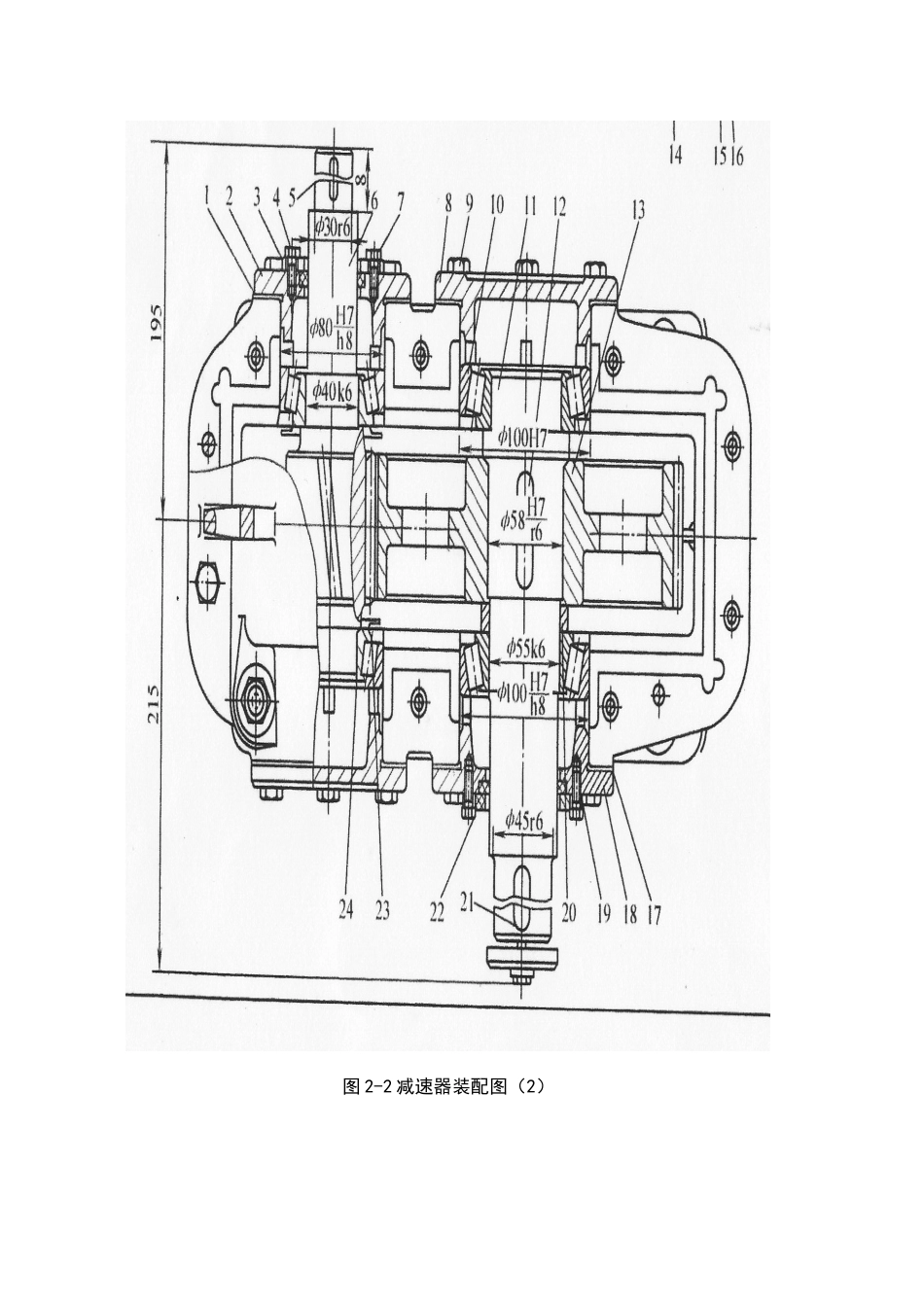

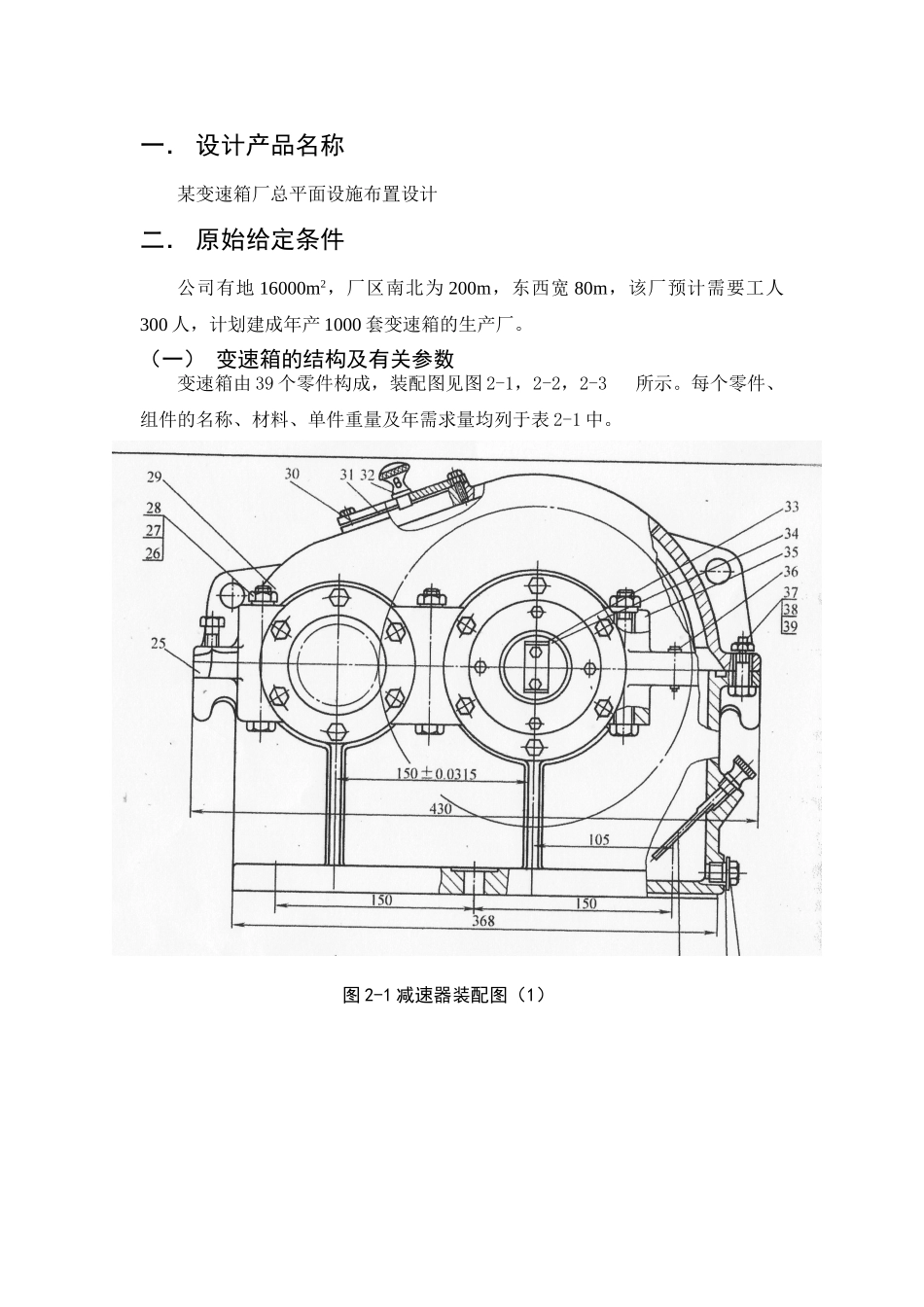

一．设计产品名称某变速箱厂总平面设施布置设计二．原始给定条件公司有地16000m2，厂区南北为200m，东西宽80m，该厂预计需要工人300人，计划建成年产1000套变速箱的生产厂。（一）变速箱的结构及有关参数变速箱由39个零件构成，装配图见图2-1，2-2，2-3所示。每个零件、组件的名称、材料、单件重量及年需求量均列于表2-1中。图2-1减速器装配图（1）图2-2减速器装配图（2）图2-3减速器装配图（3）表2-1变速箱零件明细表工厂名称：变速箱厂产品名称变速箱产品编号110计划年产量100000序号零件名称零件代号自制外购材料总计划需求量零件图号形状单件重量/kg说明39垫圈√65Mn20000.00438螺母√Q23520000.01137螺栓√Q23530000.03236销√3520000.02235防松垫片√Q21510000.01034轴端盖圆√Q23510000.05033螺栓√Q23520000.02032通气器√Q23510000.03031视孔盖√Q21510000.05030垫片√橡胶纸10000.00429机盖√HT20010002.50028垫圈√65Mn60000.00627螺母√Q23560000.01626螺栓√Q23560000.10325机座√HT20010003.00024轴承√20000.45023挡油圈√Q21520000.00422毡封油圈√羊毛毡10000.00421键√Q27510000.08020定距环√Q23510000.09019密封盖√Q23510000.05018可穿透端盖√HT15010000.04017调整垫片√08F20000.00416螺塞√Q23510000.03215垫片√橡胶纸10000.00414游标尺√10000.05013大齿轮4010001.00012键√Q27510000.08011轴Q27510000.80010轴承√2000.4509螺栓√Q23524000.0258端盖√HT20010000.0507毡封油圈√羊毛毡10000.0046齿轮轴√Q27510001.4005键√Q27510000.0404螺栓√Q23512000.0143密封盖√Q23510000.0202可穿透端盖√HT20010000.0401调整垫片√08F20000.010（二）作业单位的划分根据变速箱的结构及工艺特点，设立如表2-2所示的11个单位，分别承担原料储存、备料、热处理、加工与装配、产品性能试验、生产管理等各项生产任务。表2-2作业单位建筑汇总表序号作业单位名称用途建筑面积/（mxm）备注1原材料库储存钢材，铸锭20x30露天2铸造车间铸造12x243热处理车间热处理12x124机加工车间车、铣、钻12x365精密车间精镗、磨销12x366标准件、半成品库储存外购件、半成品12x247组装车间组装变速箱12x368锻造车间锻造12x249成品库成品储存12x1210办公、服务楼办公楼、食堂等80x6011设备维修车间机床维修12x24（三）变速箱生产工艺过程变速箱结构比较简单，因此，生产工艺过程也比较简单，总的工艺过程可分为：零、组件的制作与外购；半成品暂存、组装；性能试验与成品存储等阶段。1.零件的制作与外购变速箱上的标准件、异型件如塑料护盖、铝制标牌等都是采用外购、外协的方法获得，入厂后由半成品库保存，其他零件由本厂自制，其工艺过程分别见表2-3至表2-6所示。表中各工艺加工前工件重量=该工序加工后工件的重量/该工序材料利用率。表2-3机盖加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量机盖29HT2002.50010002500序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2铸造车间铸造803机加工车间粗铣、镗、钻804精密车间精铣、镗985半成品库暂存表2-4机座加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量机座25HT2003.00010003000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2铸造车间铸造803机加工车间粗铣、镗、钻804精密车间精铣、镗985半成品库暂存表2-5齿轮轴加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量齿轮轴6Q2751.40010001400序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间粗车、磨、铣803精密车间精车954热处理车间渗碳淬火5机加工车间磨986半成品库暂存表2-6端盖加工工艺过程表产品名称件号材料单件质量/kg计划年产量/kg年产总质量端盖8HT2000.050100050序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2铸造车间铸造603机加工车间精车802.标准件、外购件与半成品暂存生产出的零、组件经检验合格后，送入半成品库暂存。定期订购的标准件和外协件均存放在半成品库。3.组装所有零件、组件在组装车间集中组装成变速箱成品。4.性能测试所有组装出的变速箱均需...
