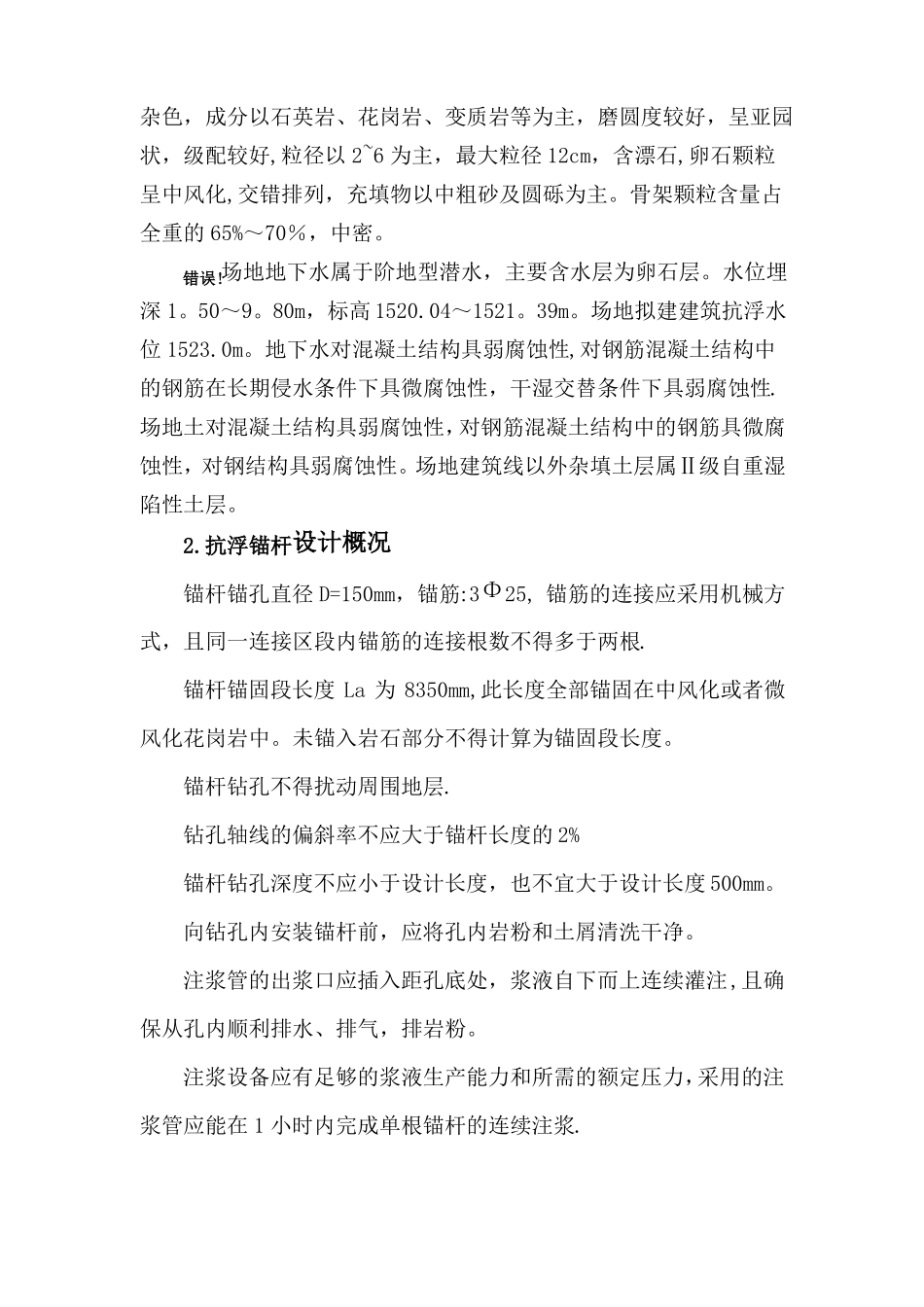

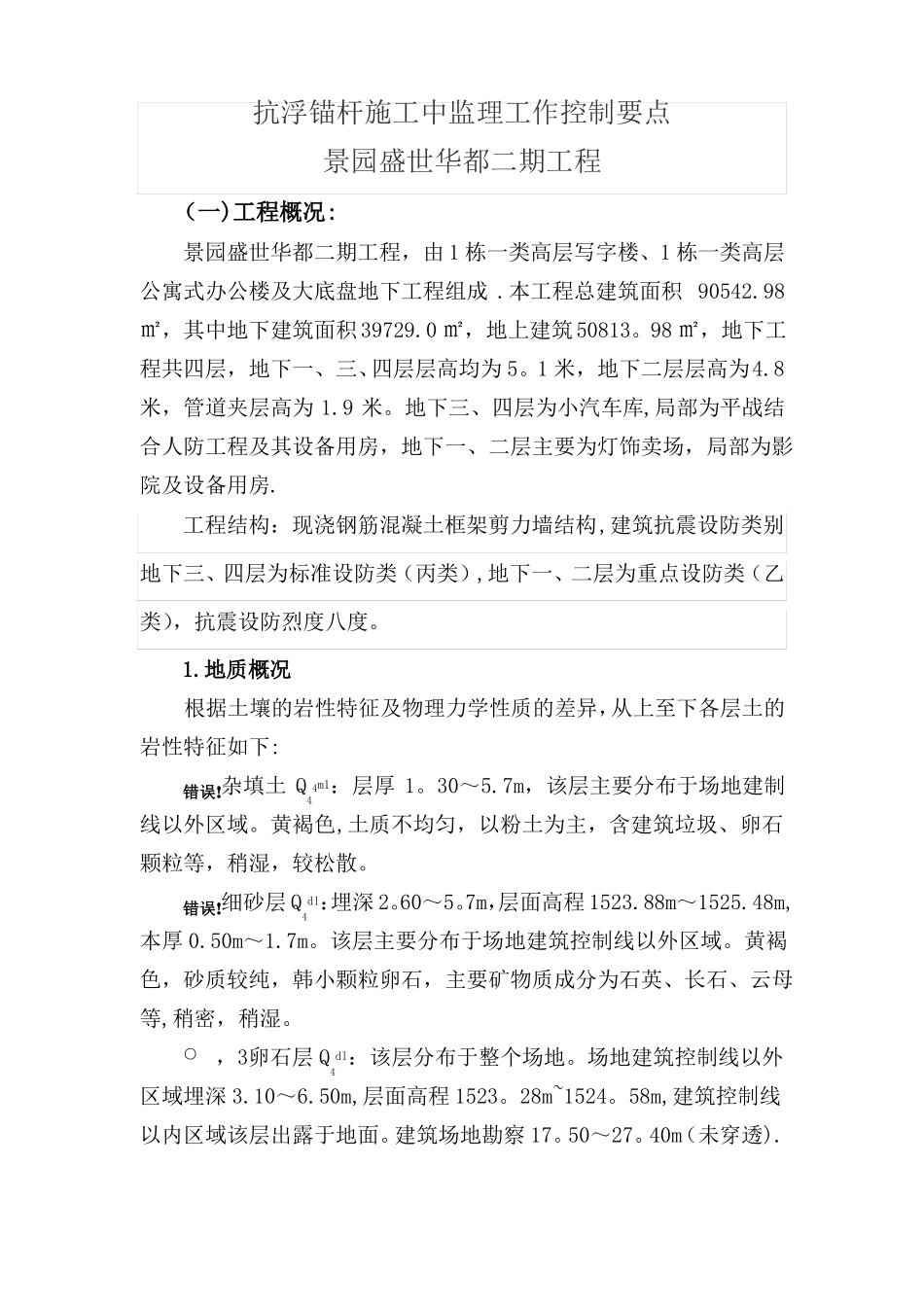

抗浮锚杆施工中监理工作控制要点景园盛世华都二期工程（一)工程概况:景园盛世华都二期工程，由1栋一类高层写字楼、1栋一类高层公寓式办公楼及大底盘地下工程组成.本工程总建筑面积90542.98㎡，其中地下建筑面积39729.0㎡，地上建筑50813。98㎡，地下工程共四层，地下一、三、四层层高均为5。1米，地下二层层高为4.8米，管道夹层高为1.9米。地下三、四层为小汽车库,局部为平战结合人防工程及其设备用房，地下一、二层主要为灯饰卖场，局部为影院及设备用房.工程结构：现浇钢筋混凝土框架剪力墙结构,建筑抗震设防类别地下三、四层为标准设防类（丙类）,地下一、二层为重点设防类（乙类），抗震设防烈度八度。1.地质概况根据土壤的岩性特征及物理力学性质的差异，从上至下各层土的岩性特征如下:错误!杂填土m1Q44：层厚1。30～5.7m，该层主要分布于场地建制线以外区域。黄褐色,土质不均匀，以粉土为主，含建筑垃圾、卵石颗粒等，稍湿，较松散。错误!细砂层Q4dl：埋深2。60～5。7m，层面高程1523.88m～1525.48m,本厚0.50m～1.7m。该层主要分布于场地建筑控制线以外区域。黄褐色，砂质较纯，韩小颗粒卵石，主要矿物质成分为石英、长石、云母等,稍密，稍湿。○，3卵石层Q4：该层分布于整个场地。场地建筑控制线以外dl区域埋深3.10～6.50m,层面高程1523。28m~1524。58m,建筑控制线以内区域该层出露于地面。建筑场地勘察17。50～27。40m（未穿透).杂色，成分以石英岩、花岗岩、变质岩等为主，磨圆度较好，呈亚园状，级配较好,粒径以2~6为主，最大粒径12cm，含漂石,卵石颗粒呈中风化,交错排列，充填物以中粗砂及圆砾为主。骨架颗粒含量占全重的65%～70％，中密。错误!场地地下水属于阶地型潜水，主要含水层为卵石层。水位埋深1。50～9。80m，标高1520.04～1521。39m。场地拟建建筑抗浮水位1523.0m。地下水对混凝土结构具弱腐蚀性,对钢筋混凝土结构中的钢筋在长期侵水条件下具微腐蚀性，干湿交替条件下具弱腐蚀性.场地土对混凝土结构具弱腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性，对钢结构具弱腐蚀性。场地建筑线以外杂填土层属Ⅱ级自重湿陷性土层。2.抗浮锚杆设计概况锚杆锚孔直径D=150mm，锚筋:3Φ25,锚筋的连接应采用机械方式，且同一连接区段内锚筋的连接根数不得多于两根.锚杆锚固段长度La为8350mm,此长度全部锚固在中风化或者微风化花岗岩中。未锚入岩石部分不得计算为锚固段长度。锚杆钻孔不得扰动周围地层.钻孔轴线的偏斜率不应大于锚杆长度的2%锚杆钻孔深度不应小于设计长度，也不宜大于设计长度500mm。向钻孔内安装锚杆前，应将孔内岩粉和土屑清洗干净。注浆管的出浆口应插入距孔底处，浆液自下而上连续灌注,且确保从孔内顺利排水、排气，排岩粉。注浆设备应有足够的浆液生产能力和所需的额定压力，采用的注浆管应能在1小时内完成单根锚杆的连续注浆.遇集水坑、电梯坑等处，锚杆顶标高应配合基础详图进行调整。注浆采用M35水泥浆，水泥强度应大于32。5Mpa，宜采用普通硅酸盐水泥,其质量应符合现行国家标准《硅酸盐水泥普通硅酸盐水泥》GB175的规定.注浆材料采用的拌合水宜采用饮用水，不得使用污水。当采用其它水源时，必须经试验确认对水泥浆体和杆体材料无害；拌合水的水质应符合现行行业标准《混凝土拌合用水标准》JGJ63,拌合水中酸、有机物和盐类等对水泥浆体和钢拉杆有害的物质的含量不得超标，不得影响水泥正常凝结和硬化。锚杆筋体采用HRB400钢筋,fyk=400Mpa.锚杆施工前,必须按照CECS22:2005的规定进行基本试验。试验单位应根据相应规范及本设计提前编制详细的试验方案，并传送设计单位。锚杆极限抗拔试验采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，且每种规格锚杆试验数量不应少于3根，本工程试验锚杆数量为2种规格各3根，具体如下：孔径150mm孔深8350mm杆体规格3根25的三级螺纹(锚固83500，外露700）注浆材料砂浆强度不小于35MPa试验数量3根试验锚杆完成后，待砂浆强度达到100％后方可进行实验；锚杆极限抗拔试验结果宜按荷载与对应的锚头位移列表整理，并绘制锚杆荷载—位移（P—S）曲线、锚杆荷载—弹性位移（P-Se）曲线和锚杆荷载—塑性位移...
