车削三角螺纹分解课件VIP免费

车削三角螺纹分解课件_第1页
1/28
车削三角螺纹分解课件_第2页
2/28
车削三角螺纹分解课件_第3页
3/28

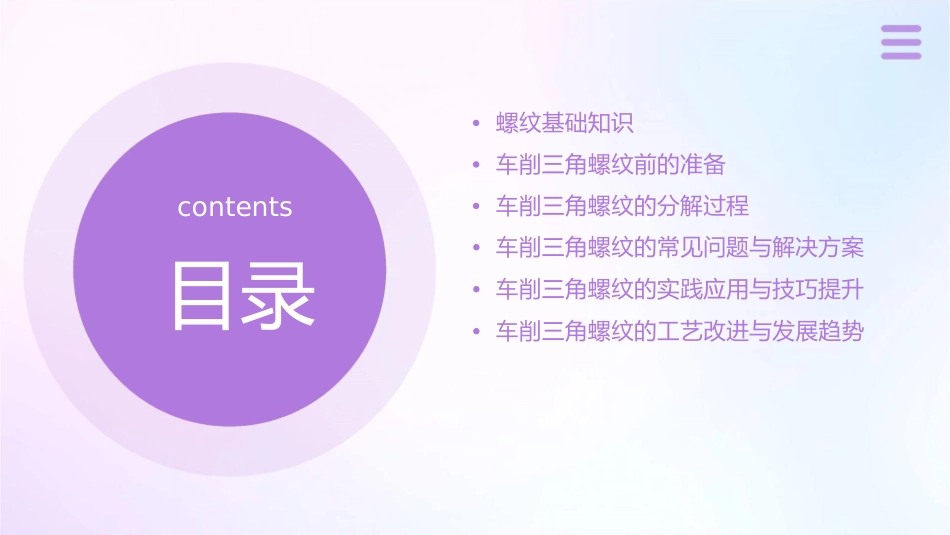

车削三角螺纹分解课件•螺纹基础知识•车削三角螺纹前的准备contents•车削三角螺纹的分解过程•车削三角螺纹的常见问题与解决方案•车削三角螺纹的实践应用与技巧提升•车削三角螺纹的工艺改进与发展趋势目录01螺纹基础知识螺纹的定义与分类螺纹是指圆柱或圆锥表面上沿着螺旋线所形成的具有规定牙型的连续凸起和沟槽。分类按用途可分为连接螺纹和传动螺纹;按牙型可分为三角形、梯形、矩形、锯齿形等。三角螺纹的特点与用途特点三角螺纹是螺纹中最为常见的一种,其螺纹形状为三角形,具有强度高、自锁性能好、连接可靠、制造容易等优点。用途三角螺纹广泛应用于机械、建筑、水利工程等领域,用于连接和密封等作用。三角螺纹的技术要求与参数牙型直径三角螺纹的牙型为三角形,其牙型角一般为60度,牙顶和牙底均为圆弧形。包括公称直径、中径、顶径等,其中公称直径是螺纹的代号,中径是决定螺纹配合松紧的主要参数,顶径则是螺纹的最大直径。螺距螺纹精度指相邻两牙在中径线上对应两点间的轴向距离。根据国家相关标准,三角螺纹的精度分为3个等级,分别为精密级、中等级和粗糙级。02车削三角螺纹前的准备选择合适的刀具与材料刀具根据螺纹规格和材料硬度选择合适的刀具,如高速钢或硬质合金材质的螺纹车刀。材料选择符合加工要求的材料,如低碳钢、中碳钢或合金钢等。调整车床参数与操作方法机床调整根据螺纹规格调整车床的转速、进给速度等参数,确保加工稳定。操作方法熟悉和掌握车床的操作方法,如手动或自动进给、换挡等。三角螺纹车削的步骤与注意事项步骤1.装夹工件:将工件装夹在车床的三爪卡盘或四爪卡盘上,并校正中心。2.粗车螺纹:使用高速钢车刀或硬质合金车刀,按照螺纹规格进行粗车。三角螺纹车削的步骤与注意事项3.精车螺纹使用合适的切削液,调整车床参数,进行精车加工。4.测量检验用螺纹规、卡尺等工具测量加工好的螺纹,确保符合要求。三角螺纹车削的步骤与注意事项注意事项1.切削液的使用:在车削过程中要使用合适的切削液,以降低切削温度,提高加工质量。2.进刀与退刀:掌握好进刀和退刀的操作技巧,避免出现扎刀或崩刃等情况。3.测量与检验:加工完成后要对螺纹进行测量和检验,确保符合图纸要求。03车削三角螺纹的分解过程起头切入阶段选用合适的刀具调整机床参数根据所需加工的三角螺纹规格,选择合适的刀具,如高速钢或硬质合金刀具。根据刀具和螺纹规格,调整机床的主轴转速、进给速度等参数。找正工件切入阶段将工件放置在卡盘上,通过找正工具确保工件端面与卡盘端面平行。将刀具快速移动到工件表面上方,然后降低主轴转速,以低速切入。粗车阶段010203粗车过程测量检查粗车参数根据螺纹规格和材料硬度,调整粗车时的进给速度和切削深度等参数。以较低的主轴转速和较快的进给速度进行粗车,去除大部分余量。在粗车过程中,定期测量螺纹直径尺寸,检查是否符合要求。精车阶段精车参数精车过程测量检查根据需要达到的表面粗糙度和螺纹精度要求,调整精车时的进给速度和切削深度等参数。以较高的主轴转速和较慢的进给速度进行精车,直至达到所需的螺纹尺寸和表面粗糙度要求。在精车过程中,定期测量螺纹直径尺寸和螺距精度,检查是否符合要求。收尾阶段退刀在完成螺纹加工后,将刀具退回到安全位置。清理工件清除工件表面的切屑和油污。检查质量检查螺纹是否符合要求,如有问题需进行修正。04车削三角螺纹的常见问题与解决方案乱牙问题总结词详细描述车削三角螺纹时,乱牙问题通常是由于螺纹起点位置的调整不正确或刀具的角度不正确导致的。乱牙问题可能会导致螺纹形状不完整、不连续,甚至无法正常旋合。为了解决这个问题,可以重新调整螺纹起点位置,确保刀具角度正确,并使用螺纹规进行检查。VS粗糙度问题总结词详细描述车削三角螺纹时,粗糙度问题通常是由于刀粗糙度问题可能会导致螺纹表面不平整,影响旋合时的手感。为了解决这个问题,可以更换新的刀具、降低切削速度或减小进给量,同时使用表面粗糙度测量仪进行检测。具磨损、切削速度过快或进给量过大等因素导致的。尺寸精度问题总结词详细描述车削三角螺纹时,尺寸精度问题通常是由于刀具磨损...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

车削三角螺纹分解课件
