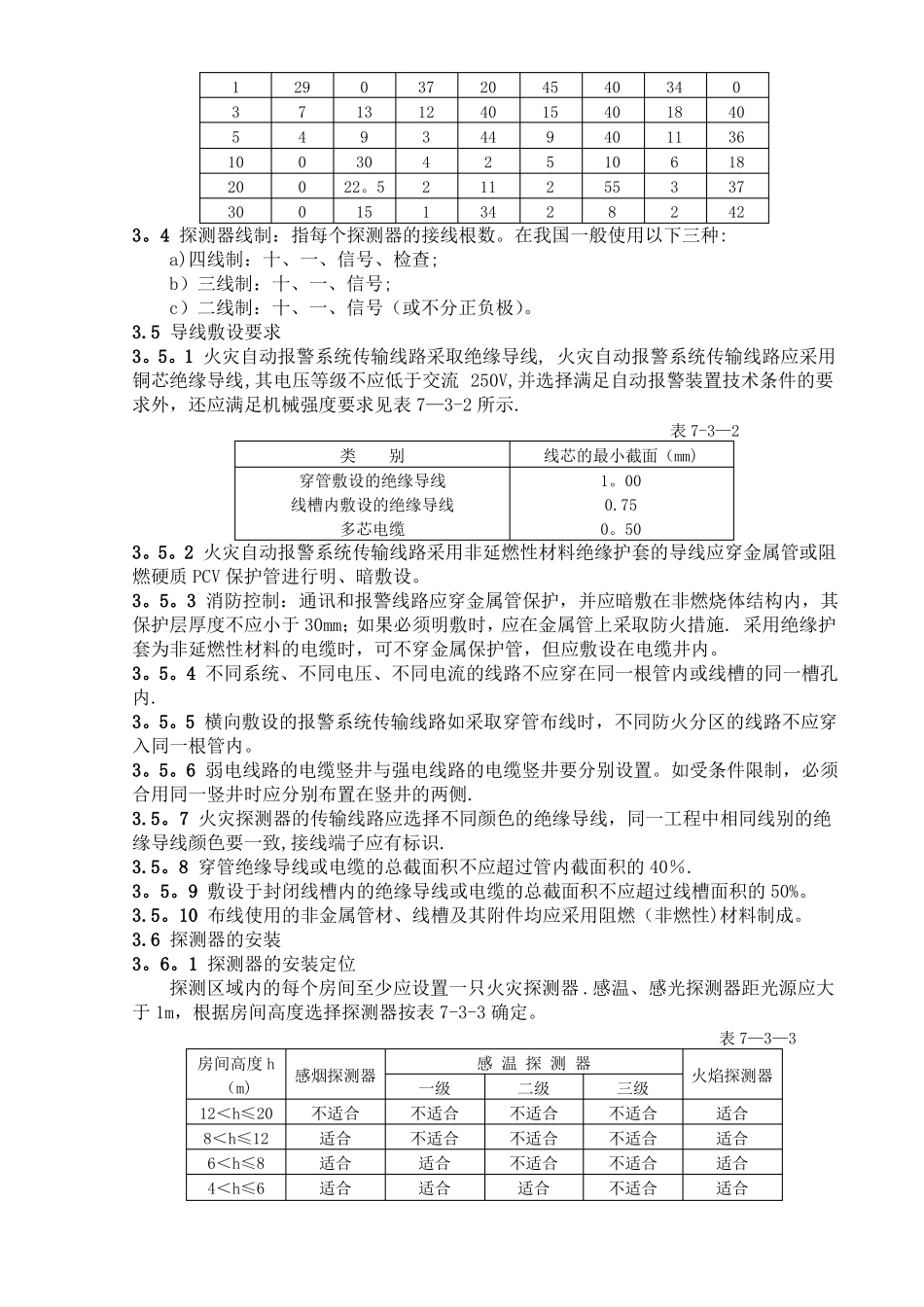

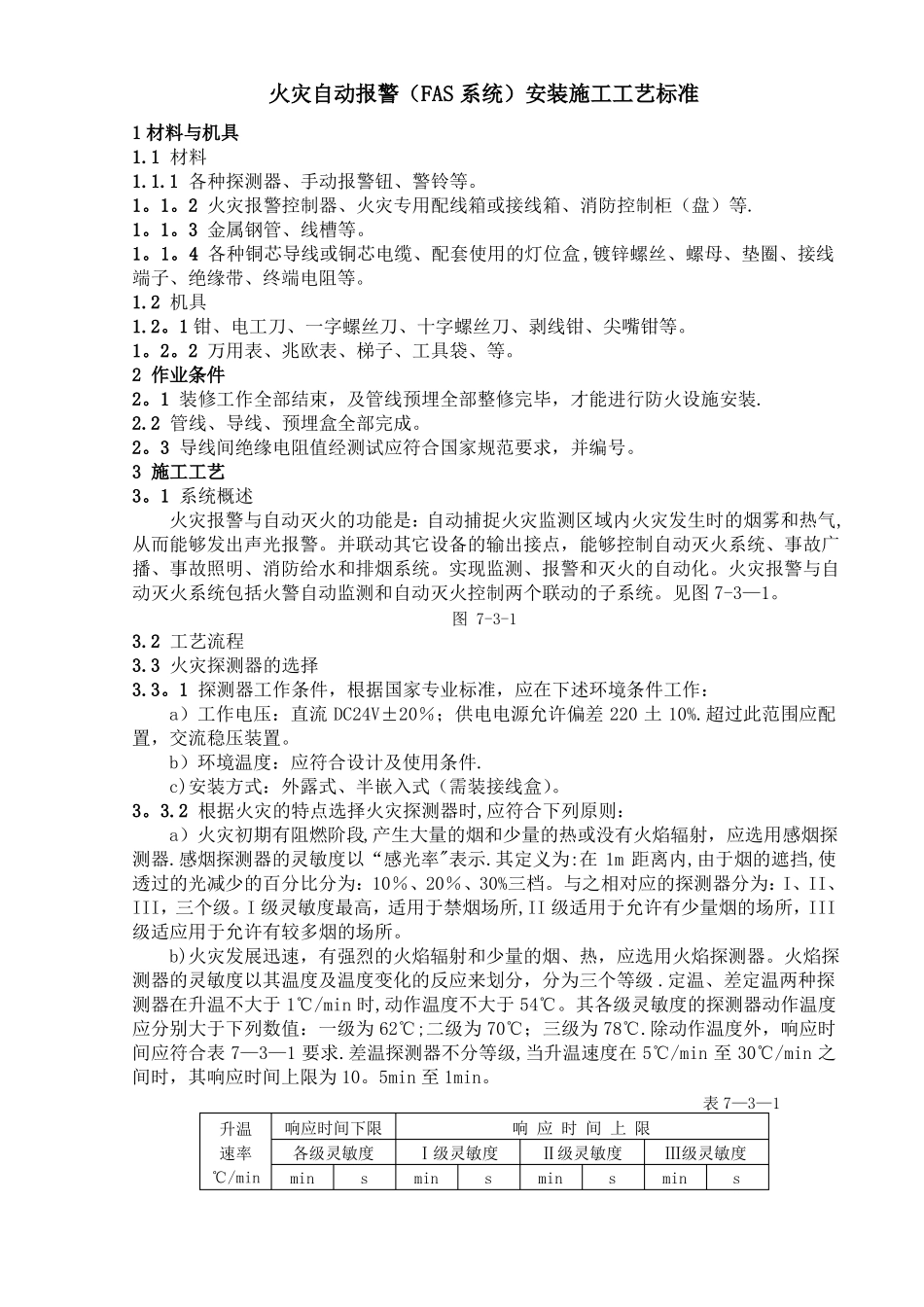

火灾自动报警（FAS系统）安装施工工艺标准1材料与机具1.1材料1.1.1各种探测器、手动报警钮、警铃等。1。1。2火灾报警控制器、火灾专用配线箱或接线箱、消防控制柜（盘）等.1。1。3金属钢管、线槽等。1。1。4各种铜芯导线或铜芯电缆、配套使用的灯位盒,镀锌螺丝、螺母、垫圈、接线端子、绝缘带、终端电阻等。1.2机具1.2。1钳、电工刀、一字螺丝刀、十字螺丝刀、剥线钳、尖嘴钳等。1。2。2万用表、兆欧表、梯子、工具袋、等。2作业条件2。1装修工作全部结束，及管线预埋全部整修完毕，才能进行防火设施安装.2.2管线、导线、预埋盒全部完成。2。3导线间绝缘电阻值经测试应符合国家规范要求，并编号。3施工工艺3。1系统概述火灾报警与自动灭火的功能是：自动捕捉火灾监测区域内火灾发生时的烟雾和热气,从而能够发出声光报警。并联动其它设备的输出接点，能够控制自动灭火系统、事故广播、事故照明、消防给水和排烟系统。实现监测、报警和灭火的自动化。火灾报警与自动灭火系统包括火警自动监测和自动灭火控制两个联动的子系统。见图7-3—1。图7-3-13.2工艺流程3.3火灾探测器的选择3.3。1探测器工作条件，根据国家专业标准，应在下述环境条件工作：a）工作电压：直流DC24V±20％；供电电源允许偏差220土10%.超过此范围应配置，交流稳压装置。b）环境温度：应符合设计及使用条件.c)安装方式：外露式、半嵌入式（需装接线盒）。3。3.2根据火灾的特点选择火灾探测器时,应符合下列原则：a）火灾初期有阻燃阶段,产生大量的烟和少量的热或没有火焰辐射，应选用感烟探测器.感烟探测器的灵敏度以“感光率"表示.其定义为:在1m距离内,由于烟的遮挡,使透过的光减少的百分比分为：10％、20％、30%三档。与之相对应的探测器分为：I、II、III，三个级。I级灵敏度最高，适用于禁烟场所,II级适用于允许有少量烟的场所，III级适应用于允许有较多烟的场所。b)火灾发展迅速，有强烈的火焰辐射和少量的烟、热，应选用火焰探测器。火焰探测器的灵敏度以其温度及温度变化的反应来划分，分为三个等级.定温、差定温两种探测器在升温不大于1℃/min时,动作温度不大于54℃。其各级灵敏度的探测器动作温度应分别大于下列数值：一级为62℃;二级为70℃；三级为78℃.除动作温度外，响应时间应符合表7—3—1要求.差温探测器不分等级,当升温速度在5℃/min至30℃/min之间时，其响应时间上限为10。5min至1min。表7—3—1升温响应时间下限速率各级灵敏度℃/minmins响应时间上限Ⅰ级灵敏度minsⅡ级灵敏度minsⅢ级灵敏度mins135102030297400001393022。51537123421204044211344515952240404010558341811632040361837423。4探测器线制：指每个探测器的接线根数。在我国一般使用以下三种:a)四线制：十、一、信号、检查;b）三线制：十、一、信号;c）二线制：十、一、信号（或不分正负极）。3.5导线敷设要求3。5。1火灾自动报警系统传输线路采取绝缘导线,火灾自动报警系统传输线路应采用铜芯绝缘导线,其电压等级不应低于交流250V,并选择满足自动报警装置技术条件的要求外，还应满足机械强度要求见表7—3-2所示.表7-3—2类别穿管敷设的绝缘导线线槽内敷设的绝缘导线多芯电缆线芯的最小截面（mm)1。000.750。503。5。2火灾自动报警系统传输线路采用非延燃性材料绝缘护套的导线应穿金属管或阻燃硬质PCV保护管进行明、暗敷设。3。5。3消防控制：通讯和报警线路应穿金属管保护，并应暗敷在非燃烧体结构内，其保护层厚度不应小于30mm；如果必须明敷时，应在金属管上采取防火措施.采用绝缘护套为非延燃性材料的电缆时，可不穿金属保护管，但应敷设在电缆井内。3。5。4不同系统、不同电压、不同电流的线路不应穿在同一根管内或线槽的同一槽孔内.3。5。5横向敷设的报警系统传输线路如采取穿管布线时，不同防火分区的线路不应穿入同一根管内。3。5。6弱电线路的电缆竖井与强电线路的电缆竖井要分别设置。如受条件限制，必须合用同一竖井时应分别布置在竖井的两侧.3.5。7火灾探测器的传输线路应选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色要一致,接线端子应有标识.3.5。8穿管绝缘导线或电缆的总截面积不应超过管内截面积的40％....
