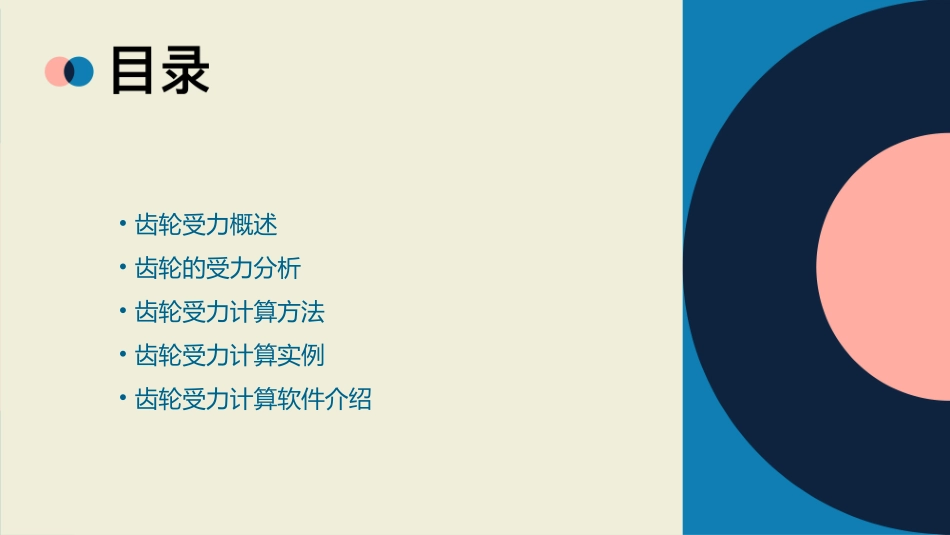

齿轮受力计算课件•齿轮受力概述•齿轮的受力分析•齿轮受力计算方法•齿轮受力计算实例•齿轮受力计算软件介绍01齿轮受力概述齿轮受力是指作用在齿轮上的各种力，包括外部力和内部力。外部力是指由外部载荷、驱动和制动等产生的力，而内部力是指由齿轮副之间的相互作用产生的力。齿轮受力的大小和方向取决于齿轮的几何参数、转速、齿面材料和润滑条件等因素。齿轮受力的概念包括齿面接触力和齿根弯曲力。齿面接触力是由齿面间的压力引起的，而齿根弯曲力是由轮齿弯曲变形引起的。垂直方向上的力包括圆周力和径向力。圆周力是指产生齿轮旋转的力，而径向力是指使齿轮产生径向变形的力。水平方向上的力齿轮受力的分类通过受力分析，可以优化齿轮设计，提高齿轮的承载能力和使用寿命。受力分析还能帮助选择合适的材料、润滑方式和热处理工艺，从而降低制造成本和维护成本。正确的齿轮受力分析是确保齿轮正常运转、减少磨损和避免失效的关键。齿轮受力分析的重要性02齿轮的受力分析法向力是指作用在齿轮齿廓上的力，其方向与齿轮的法线方向相同。法向力定义产生原因影响由于齿轮在啮合过程中，主动轮和从动轮的齿廓相互作用，产生沿齿廓方向的力。法向力的大小和方向决定了齿轮的承载能力和传动效率。030201齿轮的法向力切向力是指作用在齿轮切线方向上的力，其方向与齿轮的旋转方向相同。切向力定义由于齿轮在啮合过程中，主动轮和从动轮的齿廓相互作用，产生沿切线方向的力。产生原因切向力的大小和方向决定了齿轮的传动扭矩和传动效率。影响齿轮的切向力03影响径向力的大小和方向决定了齿轮的弯曲强度和稳定性。01径向力定义径向力是指作用在齿轮径线方向上的力，其方向垂直于齿轮的旋转轴线。02产生原因由于齿轮在啮合过程中，主动轮和从动轮的齿廓相互作用，产生沿径线方向的力。齿轮的径向力轴向力定义轴向力是指作用在齿轮轴线方向上的力，其方向平行于齿轮的旋转轴线。产生原因由于齿轮在啮合过程中，主动轮和从动轮的齿廓相互作用，产生沿轴线方向的力。影响轴向力的大小和方向决定了齿轮的轴向稳定性以及齿面磨损情况。齿轮的轴向力03齿轮受力计算方法解析法是一种基于数学解析公式来计算齿轮受力的方法。通过建立齿轮的力学模型，利用力学定理和数学公式推导出齿轮受力的解析表达式。解析法具有精度高、理论性强等优点，但计算过程较为复杂，需要较高的数学水平。解析法有限元法的计算量较大，需要借助计算机进行数值计算。有限元法是一种数值计算方法，通过将连续的几何体离散成有限个小的单元体，对每个单元体进行受力分析，再综合所有单元体的受力情况得到整体的受力分布。有限元法可以处理复杂的几何形状和非线性问题，具有较高的计算精度和灵活性。有限元法实验法是通过实验测试来测量齿轮的受力情况。通过在实验条件下对齿轮加载一定载荷，测量齿轮的变形、位移等参数，从而推算出齿轮的实际受力情况。实验法具有直观、可靠等优点，但实验条件和测试设备的精度对结果影响较大，且实验成本较高。实验法04齿轮受力计算实例直齿圆柱齿轮受力计算计算方法根据齿轮的工作条件、材料、热处理和加工精度等因素，选择合适的公式或图表进行计算。受力分析直齿圆柱齿轮在传动过程中主要受到正压力、摩擦力、径向力和轴向力等作用。强度校核根据计算出的受力值，结合齿轮的转速、传递的功率和齿数等参数，进行强度校核，确保齿轮的安全可靠性。受力分析斜齿圆柱齿轮在传动过程中除了受到正压力、摩擦力、径向力和轴向力等作用外，还受到附加的惯性力。强度校核在进行斜齿圆柱齿轮受力计算时，需要考虑齿轮的几何参数、转速、传递的功率和齿数等参数，进行强度校核。计算方法与直齿圆柱齿轮类似，根据具体情况选择合适的公式或图表进行计算。斜齿圆柱齿轮受力计算圆锥齿轮受力计算方法与直齿圆柱齿轮和斜齿圆柱齿轮类似，根据具体情况选择合适的公式或图表进行计算。计算方法圆锥齿轮在传动过程中主要受到正压力、摩擦力、径向力和轴向力等作用，其中轴向力是圆锥齿轮所特有的。受力分析在进行圆锥齿轮受力计算时，需要考虑齿轮的几何参数、转速、传递的功率和齿数等参数，进行强...
