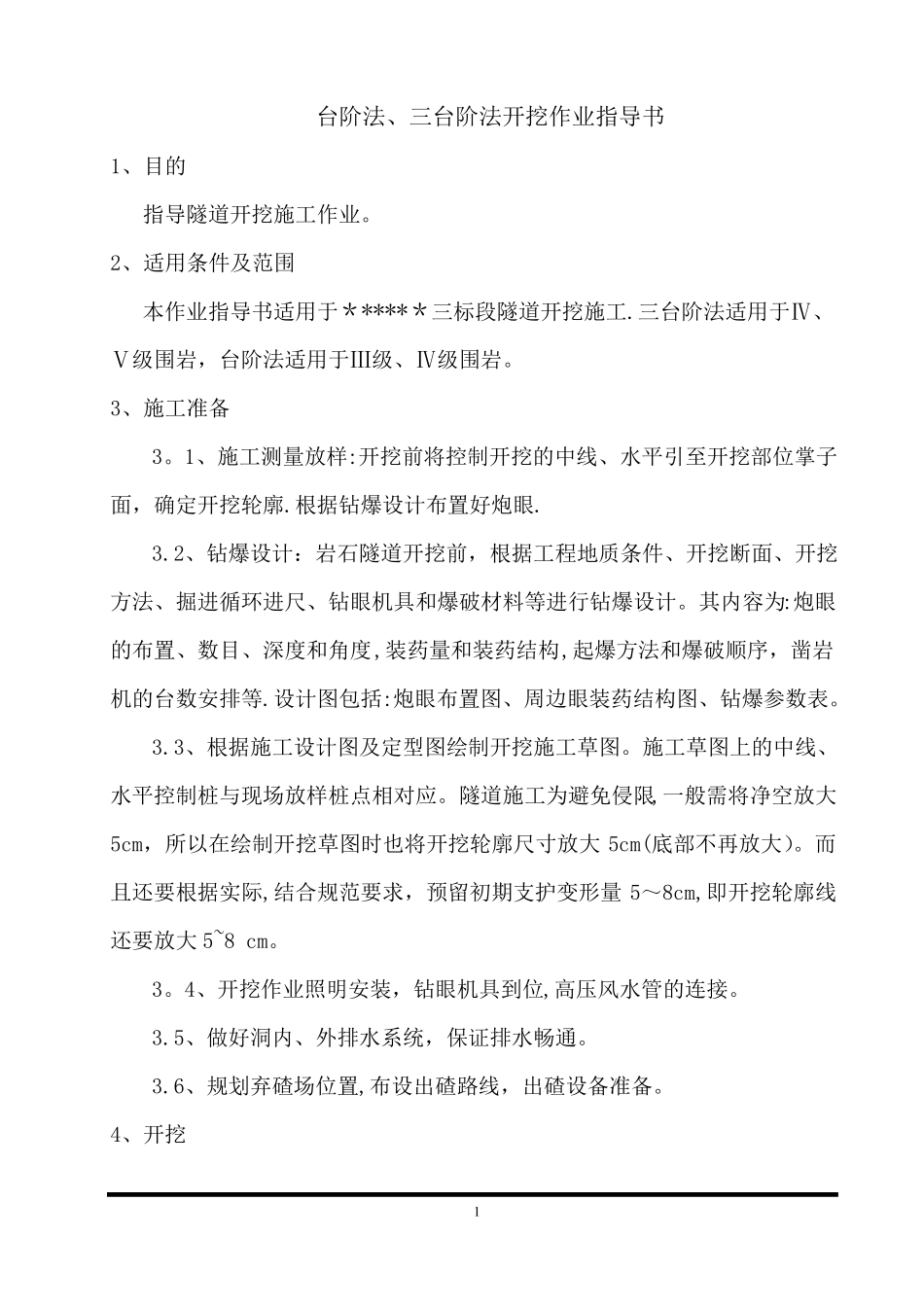

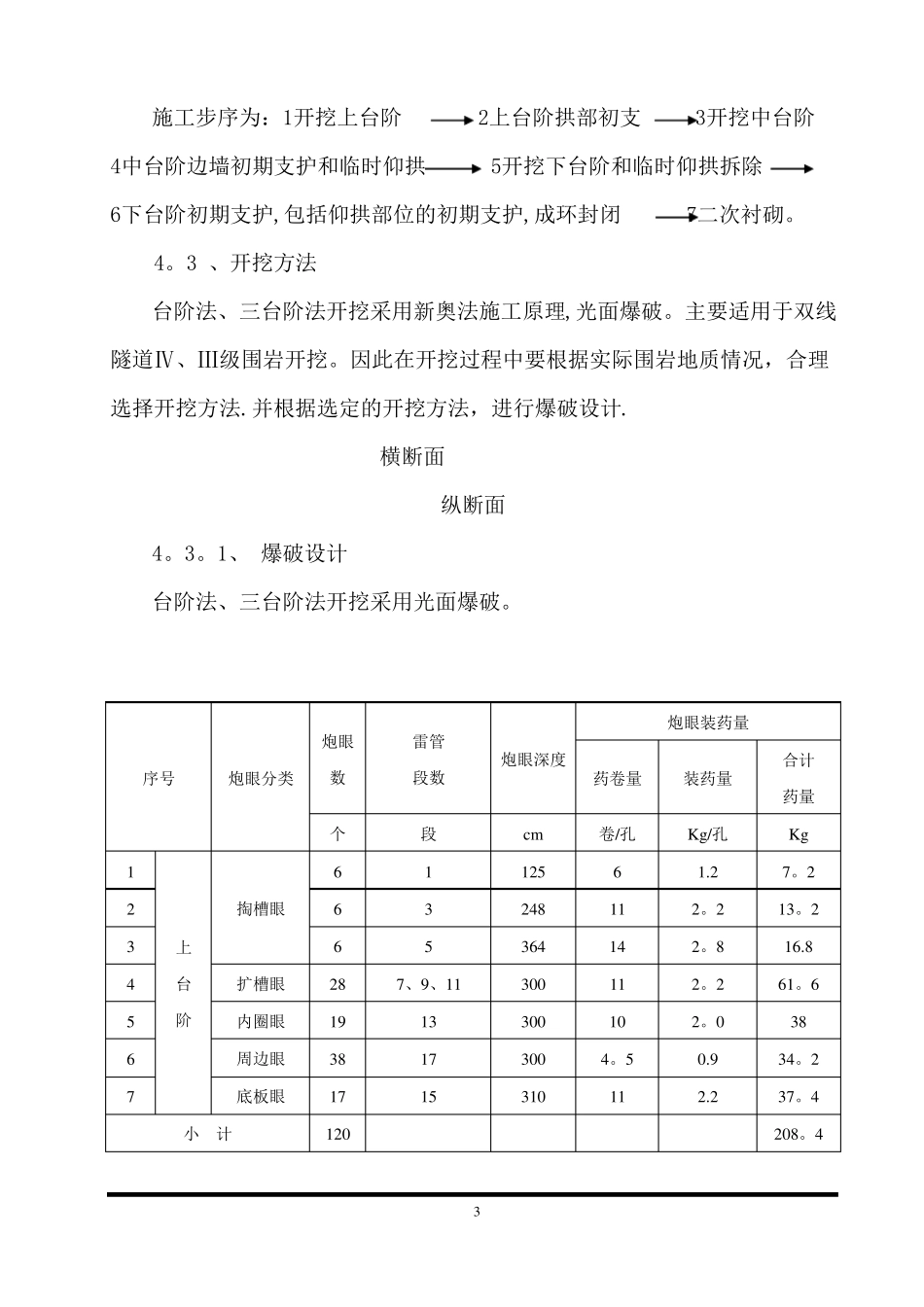

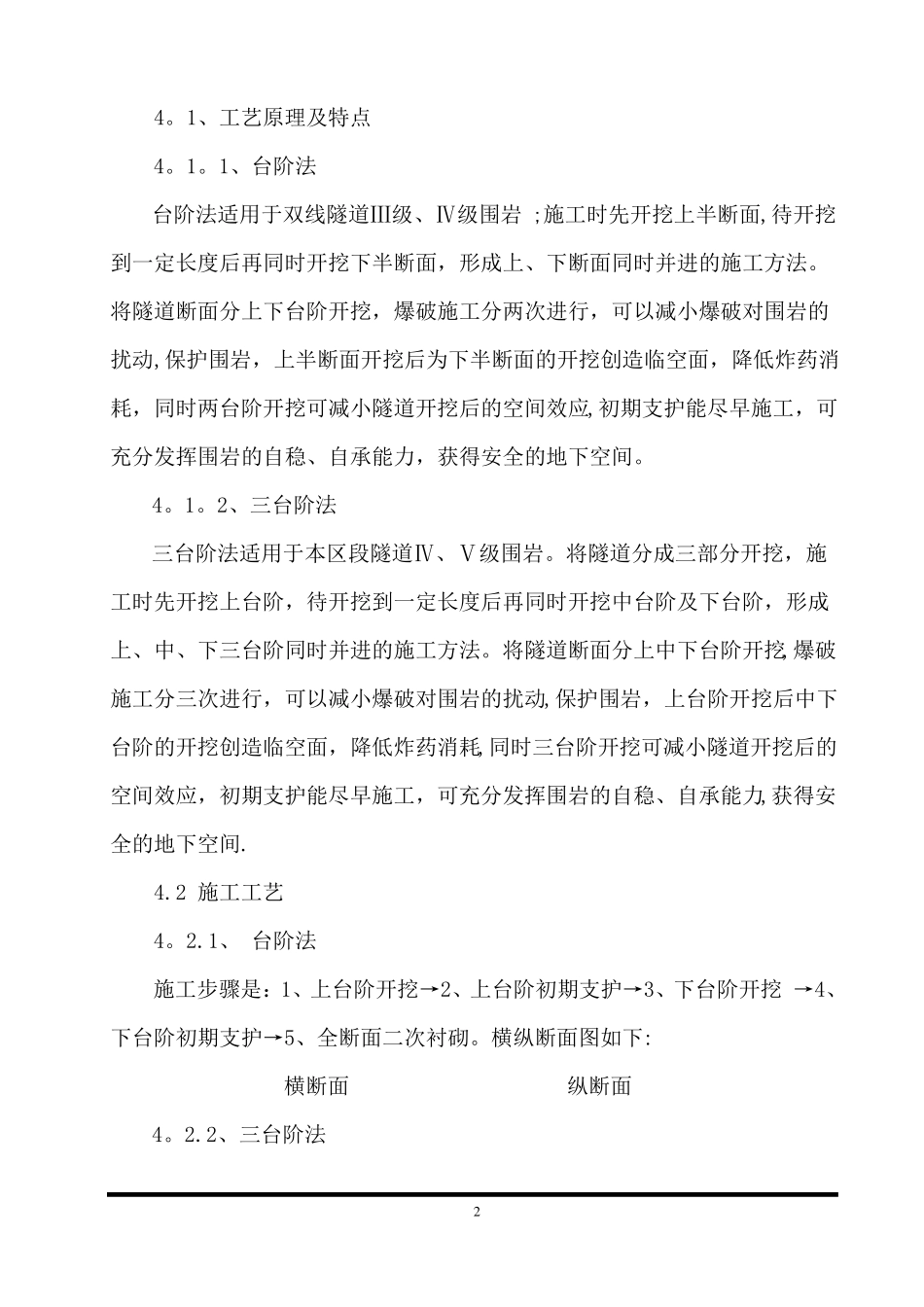

台阶法、三台阶法开挖作业指导书1、目的指导隧道开挖施工作业。2、适用条件及范围本作业指导书适用于＊****＊三标段隧道开挖施工.三台阶法适用于Ⅳ、Ⅴ级围岩，台阶法适用于Ⅲ级、Ⅳ级围岩。3、施工准备3。1、施工测量放样:开挖前将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓.根据钻爆设计布置好炮眼.3.2、钻爆设计：岩石隧道开挖前，根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。其内容为:炮眼的布置、数目、深度和角度,装药量和装药结构,起爆方法和爆破顺序，凿岩机的台数安排等.设计图包括:炮眼布置图、周边眼装药结构图、钻爆参数表。3.3、根据施工设计图及定型图绘制开挖施工草图。施工草图上的中线、水平控制桩与现场放样桩点相对应。隧道施工为避免侵限,一般需将净空放大5cm，所以在绘制开挖草图时也将开挖轮廓尺寸放大5cm(底部不再放大）。而且还要根据实际,结合规范要求，预留初期支护变形量5～8cm,即开挖轮廓线还要放大5~8cm。3。4、开挖作业照明安装，钻眼机具到位,高压风水管的连接。3.5、做好洞内、外排水系统，保证排水畅通。3.6、规划弃碴场位置,布设出碴路线，出碴设备准备。4、开挖14。1、工艺原理及特点4。1。1、台阶法台阶法适用于双线隧道Ⅲ级、Ⅳ级围岩;施工时先开挖上半断面,待开挖到一定长度后再同时开挖下半断面，形成上、下断面同时并进的施工方法。将隧道断面分上下台阶开挖，爆破施工分两次进行，可以减小爆破对围岩的扰动,保护围岩，上半断面开挖后为下半断面的开挖创造临空面，降低炸药消耗，同时两台阶开挖可减小隧道开挖后的空间效应,初期支护能尽早施工，可充分发挥围岩的自稳、自承能力，获得安全的地下空间。4。1。2、三台阶法三台阶法适用于本区段隧道Ⅳ、Ⅴ级围岩。将隧道分成三部分开挖，施工时先开挖上台阶，待开挖到一定长度后再同时开挖中台阶及下台阶，形成上、中、下三台阶同时并进的施工方法。将隧道断面分上中下台阶开挖,爆破施工分三次进行，可以减小爆破对围岩的扰动,保护围岩，上台阶开挖后中下台阶的开挖创造临空面，降低炸药消耗,同时三台阶开挖可减小隧道开挖后的空间效应，初期支护能尽早施工，可充分发挥围岩的自稳、自承能力,获得安全的地下空间.4.2施工工艺4。2.1、台阶法施工步骤是：1、上台阶开挖→2、上台阶初期支护→3、下台阶开挖→4、下台阶初期支护→5、全断面二次衬砌。横纵断面图如下:横断面纵断面4。2.2、三台阶法2施工步序为：1开挖上台阶2上台阶拱部初支3开挖中台阶4中台阶边墙初期支护和临时仰拱5开挖下台阶和临时仰拱拆除6下台阶初期支护,包括仰拱部位的初期支护,成环封闭7二次衬砌。4。3、开挖方法台阶法、三台阶法开挖采用新奥法施工原理,光面爆破。主要适用于双线隧道Ⅳ、Ⅲ级围岩开挖。因此在开挖过程中要根据实际围岩地质情况，合理选择开挖方法.并根据选定的开挖方法，进行爆破设计.横断面纵断面4。3。1、爆破设计台阶法、三台阶法开挖采用光面爆破。炮眼装药量炮眼序号炮眼分类数个1234567小计上台阶扩槽眼内圈眼周边眼底板眼掏槽眼66628193817120雷管炮眼深度段数段1357、9、11131715cm125248364300300300310药卷量卷/孔6111411104。511装药量药量Kg/孔1.22。22。82。22。00.92.2Kg7。213。216.861。63834。237。4208。4合计31，2、389阶10小计合计底板眼2296216931081。635.2181.2389。6下台周边眼14730051。014掘进眼604、5300122.2132循环设计进尺：3.0m总钻孔量:642。12m开挖量：430.65m3炸药单耗：0.90kg/m3Ⅲ级围岩台阶法光面爆破参数表Ⅳ级围岩三台阶法光面爆破参数表炮眼装药量炮眼雷管段数序号炮眼分类数量个1234上台阶567小计扩槽眼内圈眼周边眼底板眼掏槽眼66618183120105段1235,7，91115131，3,58中台阶910小计周边眼底板眼1816841191701801。550。31。05。41671。4掘进眼50717051。050cm207158103170170170180卷/孔863651。55Kg/孔1。61。20。61.21。00。31.0Kg9.67。23.621.6189.32089。3炮眼深度药卷装药量合计药量411下台阶12小计合计掘进眼周边眼5134852741，2，3，57170170351。51。00.335110。261。2221.9循环设计进尺：...
