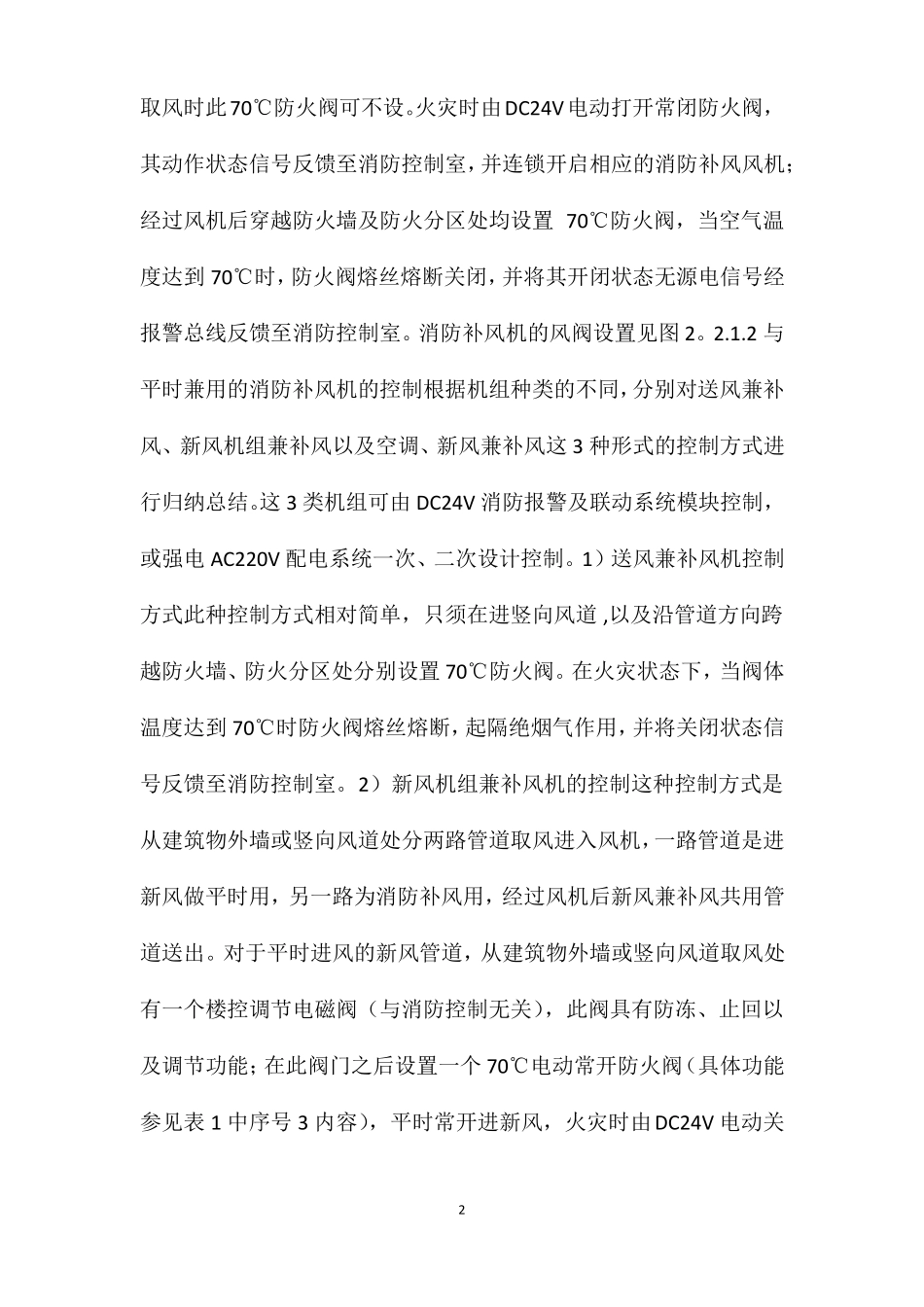

常见防火阀的种类功能及与消防的联动控制关系1常见防火阀的种类及功能根据防火阀易熔片熔断的火焰或者烟气温度（通常分为70℃、150℃和280℃三种），表1结合暖通专业对民用公共建筑通风系统常见的几种防火阀及防、排烟阀（口）的分类和功能进行了介绍。▼（点击图片查看高清大图）上述所列防火阀、电动阀及排烟口等执行机构所需的联动控制模块接线方式见图1。2不同系统风阀的设置与消防的联动控制关系2.1消防补风及兼消防补风风机的控制消防补风风机一般用于大型地下车库内部自然补风不足的防烟分区，以保证排烟时该排烟分区内空气的补充，避免因补风不足导致排烟效果下降。根据其风机的用途可分为：专用消防补风风机、与平时兼用的消防补风风机。其中兼用的消防补风机又可分为：送风兼补风、新风机组兼补风以及空调、新风兼补风3种形式。2.1.1专用消防补风机的控制专用消防补风机平时不工作，只在火灾时才用于消防状态补风。设置消防补风机风阀时，需从竖向风道进风管处分别设置一个70℃防火阀和一个电动常闭防火阀（具体功能参见表1中序号2内容），此处70℃防火阀的作用是防止风道内温度过高而将烟气引入，当从建筑物外墙1取风时此70℃防火阀可不设。火灾时由DC24V电动打开常闭防火阀，其动作状态信号反馈至消防控制室，并连锁开启相应的消防补风风机；经过风机后穿越防火墙及防火分区处均设置70℃防火阀，当空气温度达到70℃时，防火阀熔丝熔断关闭，并将其开闭状态无源电信号经报警总线反馈至消防控制室。消防补风机的风阀设置见图2。2.1.2与平时兼用的消防补风机的控制根据机组种类的不同，分别对送风兼补风、新风机组兼补风以及空调、新风兼补风这3种形式的控制方式进行归纳总结。这3类机组可由DC24V消防报警及联动系统模块控制，或强电AC220V配电系统一次、二次设计控制。1）送风兼补风机控制方式此种控制方式相对简单，只须在进竖向风道,以及沿管道方向跨越防火墙、防火分区处分别设置70℃防火阀。在火灾状态下，当阀体温度达到70℃时防火阀熔丝熔断，起隔绝烟气作用，并将关闭状态信号反馈至消防控制室。2）新风机组兼补风机的控制这种控制方式是从建筑物外墙或竖向风道处分两路管道取风进入风机，一路管道是进新风做平时用，另一路为消防补风用，经过风机后新风兼补风共用管道送出。对于平时进风的新风管道，从建筑物外墙或竖向风道取风处有一个楼控调节电磁阀（与消防控制无关），此阀具有防冻、止回以及调节功能；在此阀门之后设置一个70℃电动常开防火阀（具体功能参见表1中序号3内容），平时常开进新风，火灾时由DC24V电动关2闭，此时此管道封闭不再进新风；而另一路消防补风管道，与专用消防补风机前端设置相同的防火阀，即为一个70℃防火阀和一个电动常闭防火阀，火灾时DC24V电动打开，用于消防补风。经风机机组后设置的70℃防火阀，位置及作用同送风兼补风机。3）空调、新风机组兼补风机的控制与新风机组兼补风机在从建筑物外或竖向井道取风处到风机处所设风阀及控制形式完全相同，空调、新风兼补风机的控制同样分为平时进新风以及消防补风两路管道；所不同的是空调、新风兼补风机在经风机后依然分为两路管道，其中一路管道为回风风道，在出机房区设置一个70℃电动常开防火阀（具体功能参见表1中序号3内容），此管道平时用于回风，火灾时DC24V电动关闭和70℃熔断关闭，使回风管路关闭；同时另一路管道为送风兼补风管道，在其出机房处设置一个70℃防火阀，平时正常送风、消防时补风，只有当火灾时空气温度到达70℃时熔断关闭。所有这些防火阀输出的开闭状态无源电信号均反馈至消防控制室。对于上述3种兼用补风机风阀的设置，其强电控制方式从竖向进风入口处分别设置一个70℃防火阀，以及一个由AC220V供电的电动阀（具体功能参见表1中序号12内容）组成，当采用送风兼补风机组时该AC220V电动开关风阀功能参见表1中序号12内容；当采用新风兼补风机组时该AC220V电动开关风阀功能参见表1中序号13内容，此电动阀与风机连锁启停。3经过风机后其余各处70℃防火阀的设置及动作反馈，同消防报警及联动系统控制方式。2.2排烟系统及排风兼排烟系统的风阀控制在火灾发生的过程中...
