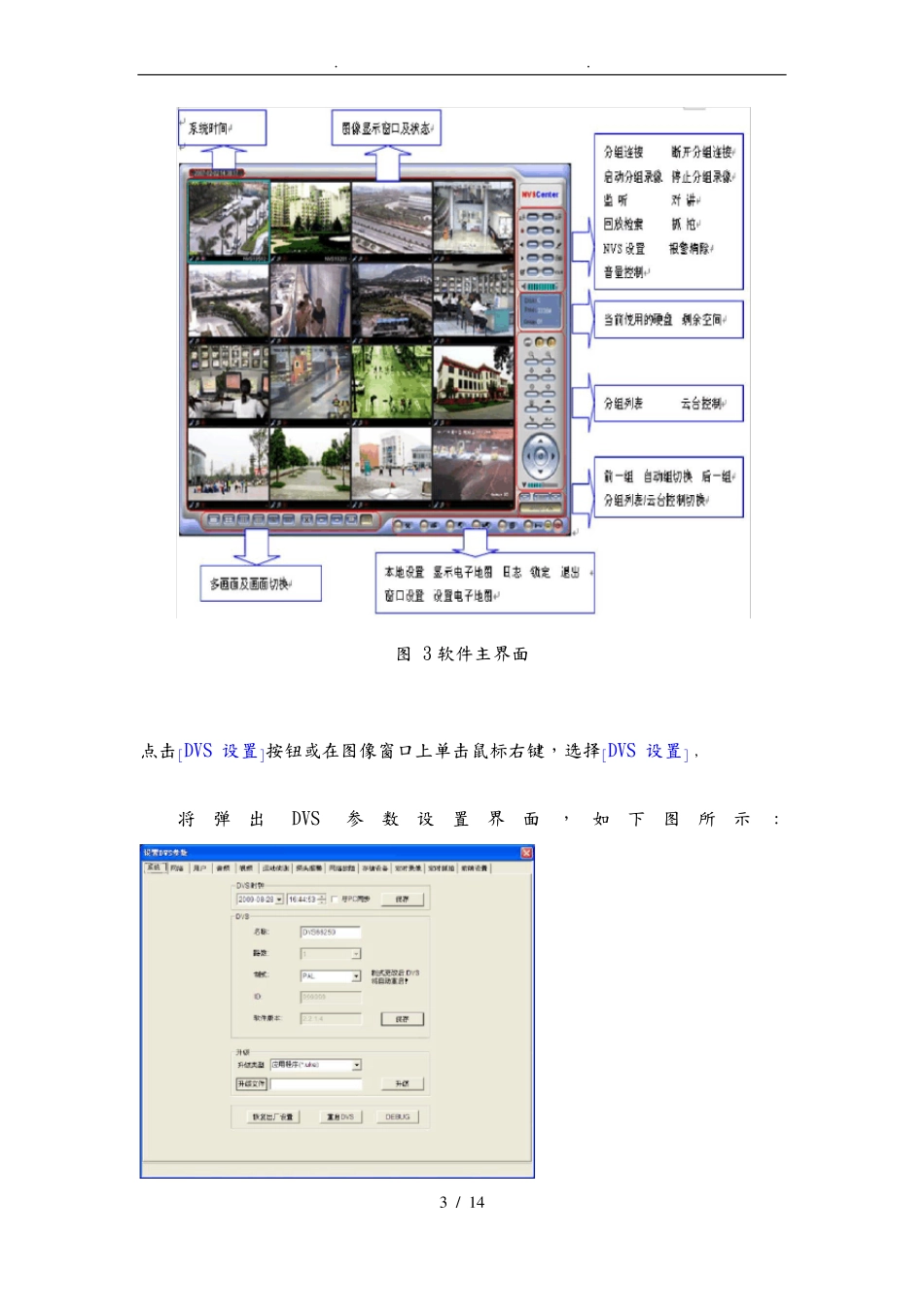

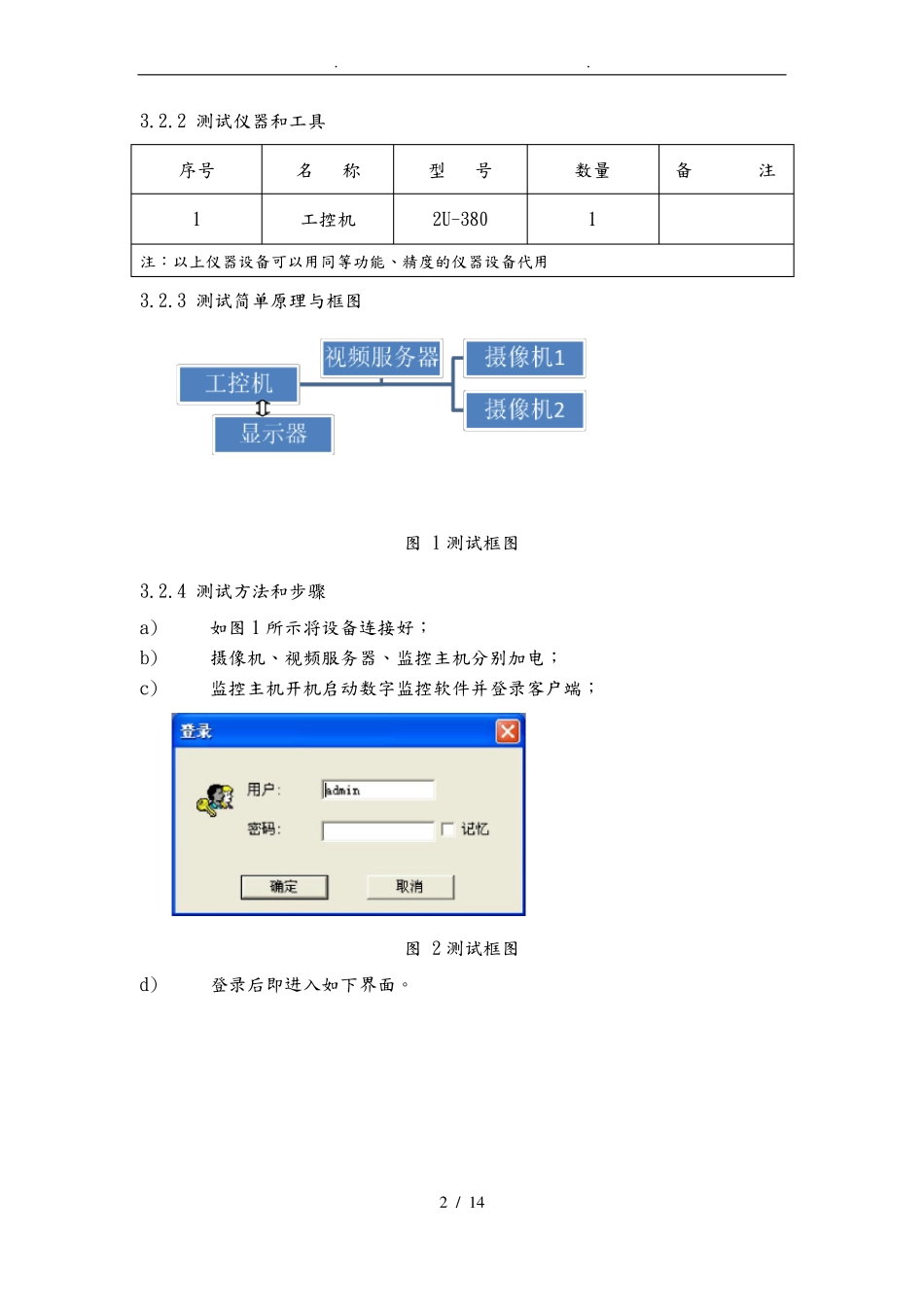

..图像模块测试报告1概述XX系统图像模块主要实时采集舱外设备的视频图像，集中在视频监视主机监视器显示并存储监视画面，是确保设备安全运行的一种辅助手段。图像模块包括摄像头、视频网关、工控机等单元。2测试依据技术指标测试需要按照《XX系统数字监控设备技术协议》。3测试项目和技术指标3.1安装IE插件打开随机光盘里名为IEPlugin的文件夹，然后双击里面的xdview文件。在弹出的画面上点击“install”按钮，将会出现如下图示：点击“close”或者直接关掉此对话框完成安装。3.2制式和帧率与其调用方式3.2.1技术指标本软件可采用PAL和NTSC两种制式，建议采用PAL制式。帧率为每秒25帧。1/14..3.2.2测试仪器和工具序号1名称工控机型号2U-380数量1备注注：以上仪器设备可以用同等功能、精度的仪器设备代用3.2.3测试简单原理与框图图1测试框图3.2.4测试方法和步骤a)b)c)如图1所示将设备连接好；摄像机、视频服务器、监控主机分别加电；监控主机开机启动数字监控软件并登录客户端；图2测试框图d)登录后即进入如下界面。2/14..图3软件主界面点击[DVS设置]按钮或在图像窗口上单击鼠标右键，选择[DVS设置]，将弹出DVS参数设置界面，如下图所示3/14：..图4DVS参数设置界面[DVS时钟]可以设置DVS的日期和时间，点击“与PC同步”，则DVS的日期和时间会自动与电脑的日期和时间同步。[DVS]可设置DVS的名称和制式，查看DVS的路数，设备ID，软件版本等。[制式]提供PAL和NTSC两种视频格式。3.3视频图像采集测试3.3.1技术指标实时采集舱外设备的视频图像，集中在视频监视主机监视器显示。3.3.2测试仪器和工具表1测试工具和仪器序号1名称显示器型号DELL数量1备注注：以上仪器设备可以用同等功能、精度的仪器设备代用3.3.3测试简单原理与框图图4测试框图3.3.4测试方法和步骤a)b)c)如图1所示将设备连接好；摄像机、视频服务器、监控主机分别加电；监控主机开机启动数字监控软件并登录客户端；4/14..图5登录界面d)登录后进入即可显示视频画面。图6监控软件主菜单3.4视频图像切换3.4.1技术指标5/14..对两个摄像机监视的画面进行切换。3.4.2测试仪器和工具表2测试工具和仪器序号1名称工控机型号2U-380数量1备注注：以上仪器设备可以用同等功能、精度的仪器设备代用3.4.3测试简单原理与框图图7测试框图3.4.4测试方法和步骤a)b)c)d)3.5视频图像存储3.5.1技术指标对监视画面进行存储6/14如图4所示将设备连接好；摄像机、视频服务器、监控主机分别加电；监控主机开机启动数字监控软件并登录客户端见图2；在图3所示的界面上双击任一画面即可放大该画面，实现切换功能。..3.5.2测试仪器和工具表3测试工具和仪器序号1名称工控机型号2U-380数量1备注注：以上仪器设备可以用同等功能、精度的仪器设备代用3.5.3测试简单原理与框图图8测试框图3.5.4测试方法和步骤a)b)c)d)如图5所示将设备连接好；摄像机、视频服务器、监控主机分别加电；监控主机开机启动数字监控软件并登录客户端见图2；录像参数设置：点击[本地设置]，将弹出本地设置界面，如下图所示:7/14..图9本地设置界面1)点击录像/回放，将弹出录像/回放设置界面，如下图所示。图10存储设置界面[设置录像存储目录]录像文件存储的全路径为：用户指定目录\录像日期\DVSIP地址_DVS名称\DVS通道\[添加]向“目录列表”添加“用户指定目录”。[删除]删除“目录列表”中的“用户指定目录”，如果在“用户指定目录”下存在录像文件，该“用户指定目录”不能被删除。[打�]当“用户指定目录”被打�8/14后，才有..效；同一硬盘分区下只能有一个“用户指定目录”被打。[设置录像文件打包时间]可以选择打包时间，也可设置任意打包时间，以分为单位。[录像硬盘满时，自动删除旧文件]设置是否启用自动删除旧文件。自动删除旧文件：先一次性把最早一天的文件删除，如果空间还不够，再删除倒数第2天的，依次类推。如果录像文件是当天的，就按小时来删除，即先删除最早一小时的。但是不会删除当前小时的录像文件，即如果在一个小时录像文件存储满时，设备将停止录像和抓拍。但该小时时段结束后系统将删除前一时段的录像文件，并继续启动录像和抓拍。[回放服务地址]设置录像回放...
