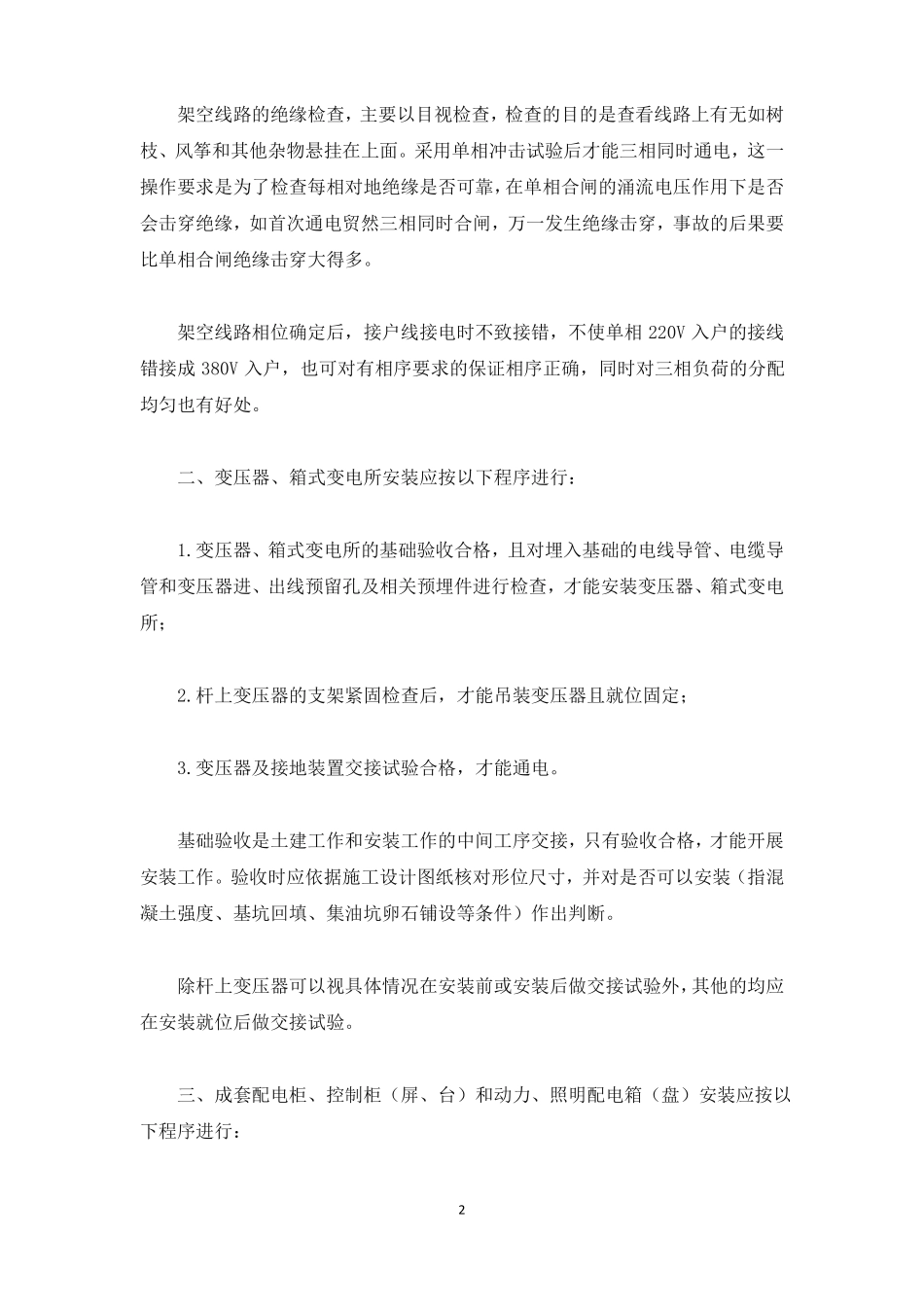

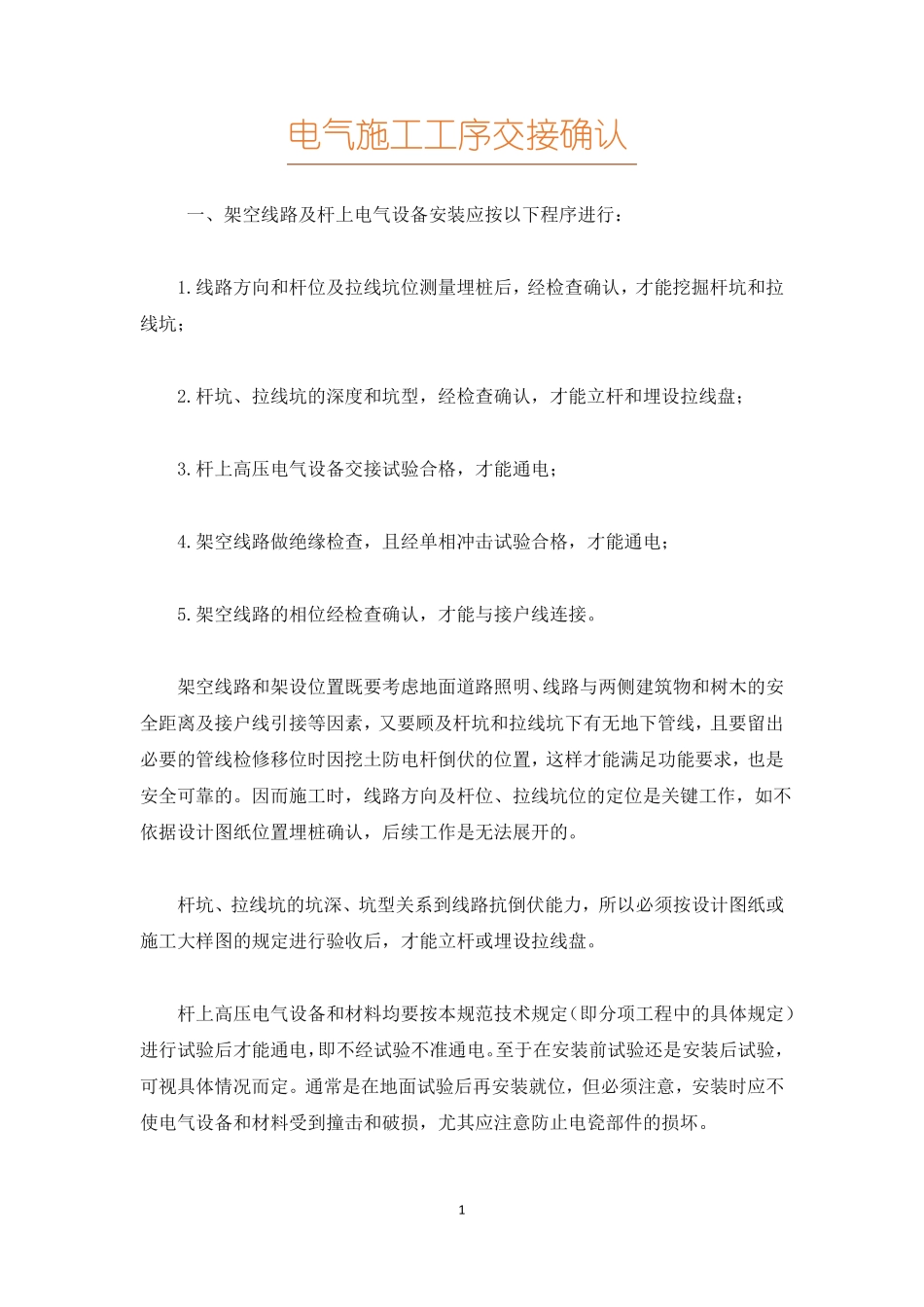

电气施工工序交接确认一、架空线路及杆上电气设备安装应按以下程序进行：1.线路方向和杆位及拉线坑位测量埋桩后，经检查确认，才能挖掘杆坑和拉线坑；2.杆坑、拉线坑的深度和坑型，经检查确认，才能立杆和埋设拉线盘；3.杆上高压电气设备交接试验合格，才能通电；4.架空线路做绝缘检查，且经单相冲击试验合格，才能通电；5.架空线路的相位经检查确认，才能与接户线连接。架空线路和架设位置既要考虑地面道路照明、线路与两侧建筑物和树木的安全距离及接户线引接等因素，又要顾及杆坑和拉线坑下有无地下管线，且要留出必要的管线检修移位时因挖土防电杆倒伏的位置，这样才能满足功能要求，也是安全可靠的。因而施工时，线路方向及杆位、拉线坑位的定位是关键工作，如不依据设计图纸位置埋桩确认，后续工作是无法展开的。杆坑、拉线坑的坑深、坑型关系到线路抗倒伏能力，所以必须按设计图纸或施工大样图的规定进行验收后，才能立杆或埋设拉线盘。杆上高压电气设备和材料均要按本规范技术规定（即分项工程中的具体规定）进行试验后才能通电，即不经试验不准通电。至于在安装前试验还是安装后试验，可视具体情况而定。通常是在地面试验后再安装就位，但必须注意，安装时应不使电气设备和材料受到撞击和破损，尤其应注意防止电瓷部件的损坏。1架空线路的绝缘检查，主要以目视检查，检查的目的是查看线路上有无如树枝、风筝和其他杂物悬挂在上面。采用单相冲击试验后才能三相同时通电，这一操作要求是为了检查每相对地绝缘是否可靠，在单相合闸的涌流电压作用下是否会击穿绝缘，如首次通电贸然三相同时合闸，万一发生绝缘击穿，事故的后果要比单相合闸绝缘击穿大得多。架空线路相位确定后，接户线接电时不致接错，不使单相220V入户的接线错接成380V入户，也可对有相序要求的保证相序正确，同时对三相负荷的分配均匀也有好处。二、变压器、箱式变电所安装应按以下程序进行：1.变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2.杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3.变压器及接地装置交接试验合格，才能通电。基础验收是土建工作和安装工作的中间工序交接，只有验收合格，才能开展安装工作。验收时应依据施工设计图纸核对形位尺寸，并对是否可以安装（指混凝土强度、基坑回填、集油坑卵石铺设等条件）作出判断。除杆上变压器可以视具体情况在安装前或安装后做交接试验外，其他的均应在安装就位后做交接试验。三、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装应按以下程序进行：21.埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台；2.室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查，才能安装箱体；3.墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）；4.接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规定、型号，且交接试验合格，才能投入试运行。四、低压电动机、电加热器及电动执行机构应与机械设备完成连接，绝缘电阻测试合格，经手动操作符合工艺要求，才能接线。这是操作工序，要十分注意电气设备的动作方向符合建筑设备的工艺要求。如电动机正转打开阀门，反转关闭阀门；温度控制器接通，电加热器通电加温，反之断电停止加温。若与工艺要求不一致，轻则不能达到预期功能要求，重则损坏电气设备或其他建筑设备，也可能给智能化系统联动调校带来麻烦。五、柴油发电机组安装应按以下程序进行：1.基础验收合格，才能安装机组；2.地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序；安放式的机组将底部垫实；33.油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施安装完成；按设计要求配置的消防器材齐全到位；发电机静态试验、随机配电盘控制柜接线检查合格，才能空载试运行；...
