生成树协议要点课件VIP免费

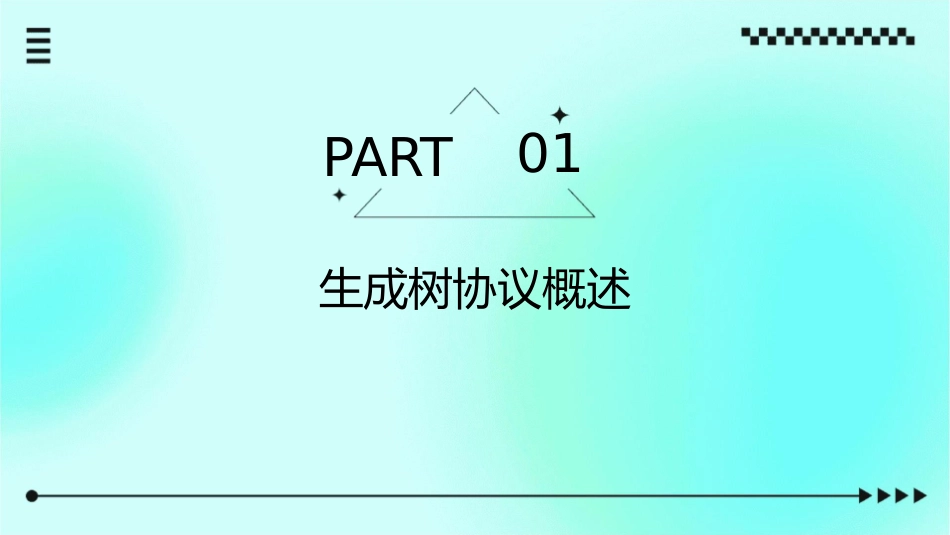

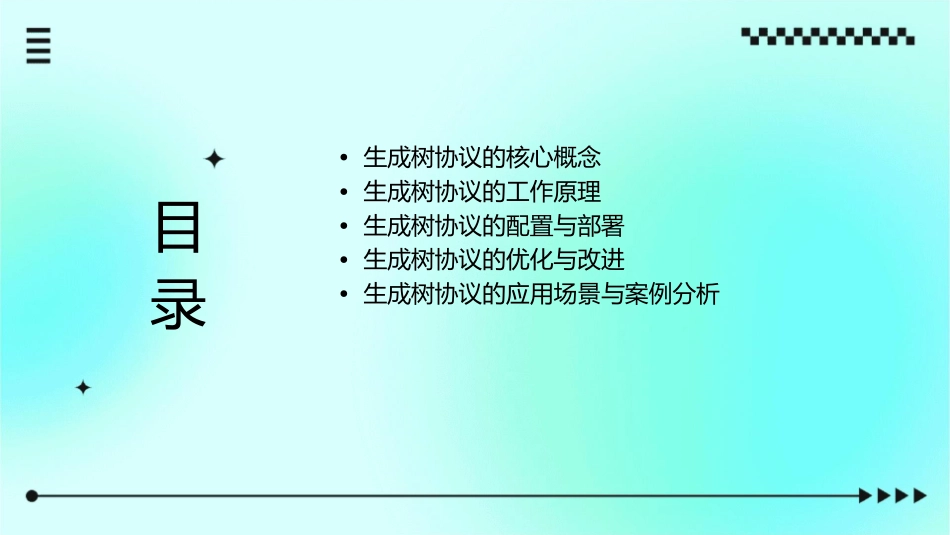

ONEKEEPVIEW生成树协议要点课件•生成树协议的核心概念•生成树协议的工作原理目•生成树协议的配置与部署•生成树协议的优化与改进•生成树协议的应用场景与案例分析录01PART生成树协议概述定义与特点定义生成树协议是一种网络协议，用于在局域网中消除环路，防止广播风暴，并确定网络中的最佳路径。特点生成树协议具有自适应、灵活性和可靠性等优点，能够根据网络拓扑的变化自动调整生成树结构，提高网络的稳定性和可靠性。协议的重要性消除环路提高网络可靠性在局域网中，如果存在环路，会导致广播风暴和网络性能下降。生成树协议能够消除环路，避免广播风暴的发生。生成树协议能够在网络出现故障时快速切换到备用路径，提高网络的可靠性和稳定性。优化网络性能通过确定最佳路径，生成树协议能够优化网络性能，提高数据传输的效率。协议的历史与发展历史生成树协议最早由IBM公司提出，称为IBMSpanningTreeProtocol（STP）。后来，IEEE制定了标准802.1D，成为现在广泛使用的生成树协议标准。发展随着网络技术的发展，生成树协议也在不断发展和改进。例如，快速生成树协议（RSTP）和多生成树协议（MSTP）等改进型协议的出现，提高了生成树协议的性能和适应性。02PART生成树协议的核心概念桥接器桥接器是生成树协议中的基本元素，负责连接不同的网段，实现数据包的转发。桥接器具有学习、转发和过滤数据包的功能，能够自动构建生成树，防止网络环路的产生。桥接器根据数据包的MAC地址进行转发表的构建，实现数据包的快速转发。网段网段是网络中的一段，在生成树协议中，网段的概念用于描述桥接器之间的连接关系。可以是一个局域网或一个子网。网段中的设备通过桥接器连接，形成一个统一的网络。路径开销路径开销是生成树协议中的一个重要概念，用于衡量从一个网段到另一个网段的代价。路径开销通常根据实际网络环境进行配置，如带宽、延迟等。在生成树协议中，路径开销用于选择最佳路径，避免环路的产生。生成树生成树是根据桥接器和网段的连接关系自动构建的网络结构。生成树协议通过选择最佳路径和阻塞多余的连接来构建生成树。生成树的目标是确保所有网段都能连通，同时避免环路的产生。转发端口和阻塞端口转发端口是指能够转发数据包的桥接器端口，负责连接不同的网段。阻塞端口是指被阻塞的桥接器端口，不转发数据包，以避免环路的产生。在生成树协议中，通过选择转发端口和阻塞端口来构建生成树，确保网络的连通性和避免环路。03PART生成树协议的工作原理选举根桥根桥是生成树协议中的核心概念，它是一个桥接设备，负责将所有其他桥接设备连接起来。在一个网络中，根桥是通过比较桥ID来选举的，桥ID由优先级和MAC地址组成。优先级较低的设备会被选举为根桥，如果优先级相同，则MAC地址较小的设备会被选举为根桥。确定路径开销路径开销是生成树协议中的另一个重要概念，它表示从根桥到各个终端节点的总开销。路径开销是通过比较端口开销来确定的，端口开销由端口优先级和端口成本组成。优先级较低的端口会被选择为路径开销较小的端口，如果优先级相同，则端口成本较小的端口会被选择。阻塞多余端口当一个端口被确定为多余端口时，它将被阻塞，以防止环路的产生。在生成树协议中，为了防止环路的产生，需要阻塞多在网络发生变化时，生成树协议会自动重新计算生成树，并阻塞或打开相应的端口。余的端口。重新计算生成树当网络发生变化时，生成树协议需要重新计算生成树。重新计算生成树的过程是通过重新选举在重新计算生成树的过程中，一些端口根桥和重新确定路径开销来实现的。的阻塞状态可能会发生变化，以防止环路的产生。04PART生成树协议的配置与部署配置交换机端口配置端口模式将端口设置为Access或Trunk模式，以匹配网络拓扑和VLAN需求。配置端口速率和双工模式设置端口速率为10M/100M/1G等，以及双工模式为全双工或半双工。启用端口通过命令行界面启用端口，使其能够传输数据。选择合适的网段类型根据网络规模和拓扑结构选择STP模式如快速生成树协议(RSTP)或更高级的协议。配置网段类型根据实际需求选择STP网段类型，如PVST+、MSTP等。配置路径开销值计算路径开销值根据...
