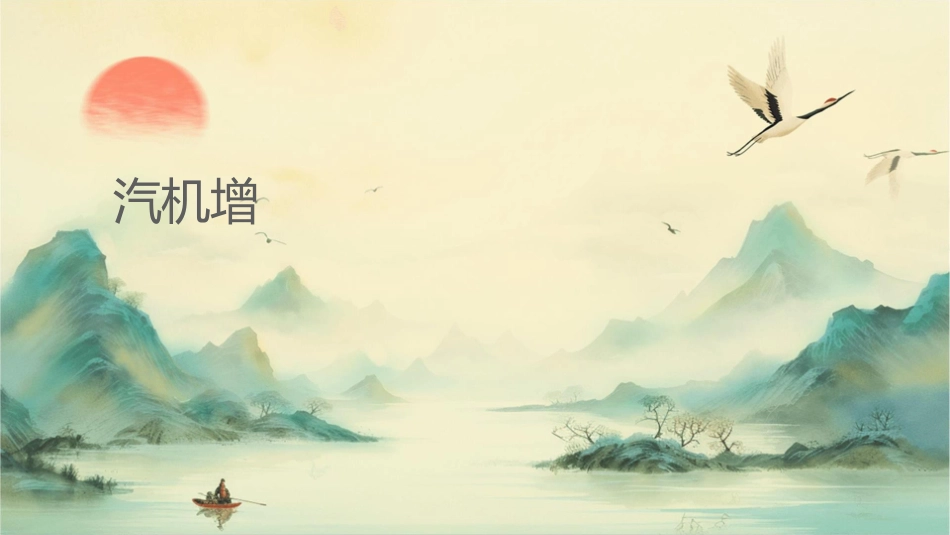

汽车发动机增压课件VIP专享VIP免费

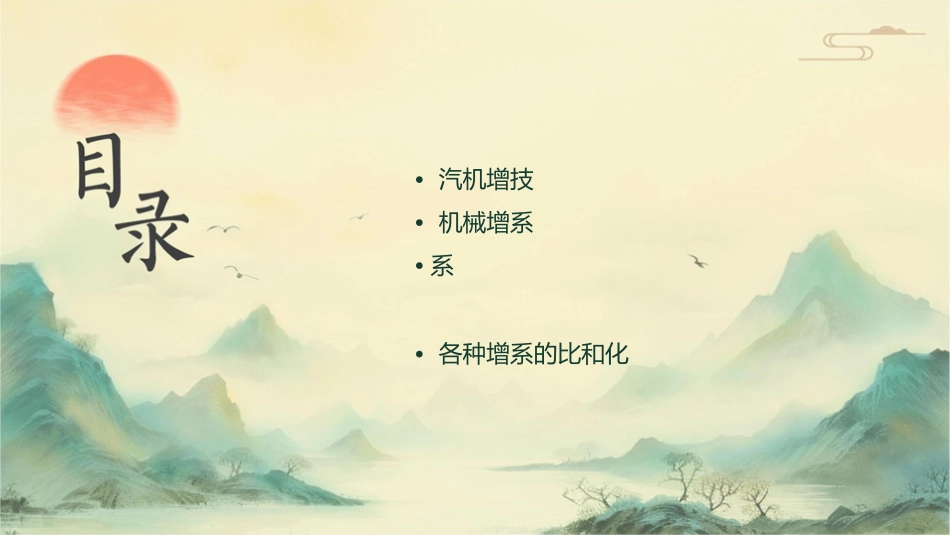

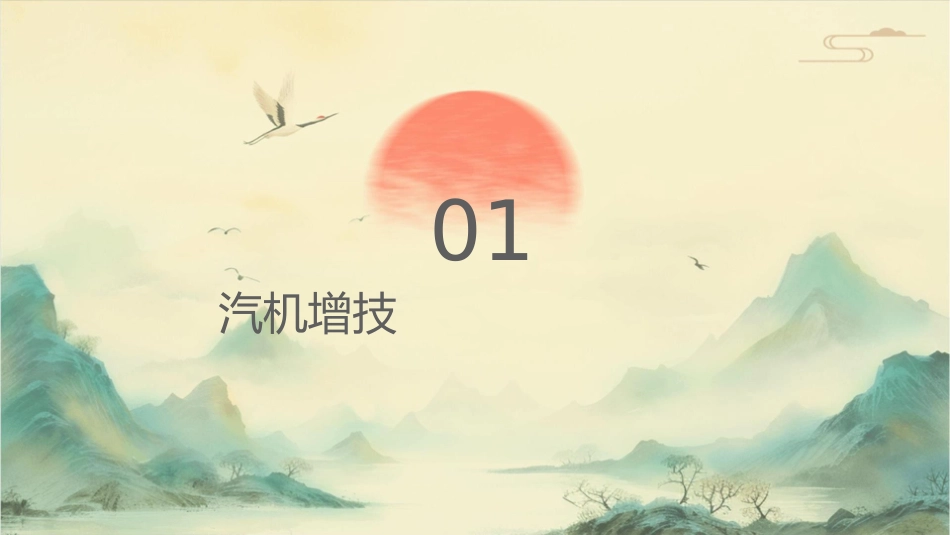

汽机增•汽机增技•机械增系•系•各种增系的比和化01汽机增技发动机增压技术的定义01发动机增压技术是指通过提高进气压力来增加进入气缸的空气量，以提高发动机的功率和扭矩。02增压技术可以通过机械、涡轮或电动等方式实现。发动机增压技术的种类涡轮增压通过发动机排出的废气来驱动一个涡轮增压器，从而增加进气压力。机械增压通过发动机的曲轴或凸轮轴来驱动一个机械增压器，从而增加进气压力。电动增压通过一个独立的电动泵来增加进气压力。发动机增压技术的意义提高发动机的功率和扭矩通过增加进入气缸的空气量，可以提高发动机的燃烧效率，从而增加功率和扭矩。降低油耗由于增压技术可以提高发动机的燃烧效率，因此可以降低油耗。减少排放由于增压技术可以提高发动机的燃烧效率，因此可以减少有害气体的排放。02机械增系机械增压器的种类及特点机械增压器按照结构型式主要分为离心式机械增压的特点是涡轮式机械增压的特点是螺杆式机械增压的特点是离心式机械增压、涡轮式机械增压和螺杆式机械增压。结构简单、易于制造、运转可靠、效率较高。结构紧凑、体积小、质量轻、响应快、功率范围广。结构简单、体积小、质量轻、效率高、易于维护。机械增压器的工作原理机械增压器是一种通过发动机的曲轴或传动轴驱动的空气压缩机，可以将空气压缩后送入发动机气缸。机械增压器的工作原理是：通过机械增压器的主要部件包括：转子、涡轮壳、进气管、排气管、润滑系统等。转子上的叶片将空气吸入，在压缩腔内将空气压缩，并经过涡轮壳将压缩后的空气排出。机械增压器与发动机的匹配机械增压器的匹配需要考虑发动机的功率、转速、气缸数、排量等因素。匹配过程中需要考虑增压器的增匹配过程中还需要考虑增压器与发动机的连接方式、管道布置等因素，以确保系统的可靠性和稳定性。压压力、压缩比、进气温度等因素，以确保发动机的性能得到提升。03增系涡轮增压器的种类及特点机械增压器废气涡轮增压器复合增压系统机械增压器通常由发动机曲轴通过皮带驱动，这种增压方式可以充分利用发动机的动力。废气涡轮增压器利用发动机排出的废气能量来驱动涡轮，从而实现增压。复合增压系统结合了机械增压器和废气涡轮增压器的优点，在低速时提供较好的增压效果，而在高速时则能够提供更高的动力输出。涡轮增压器的工作原理涡轮增压器的组成涡轮增压器主要由涡轮、压缩机和中间体三部分组成。工作流程当发动机排气通过涡轮时，排气能量驱动涡轮旋转，从而带动同轴的压缩机旋转。压缩机将空气吸入并压缩后，将其送入发动机气缸内，实现增压。增压效果通过涡轮增压器，发动机的进气量增加，从而提高了发动机的功率和扭矩。涡轮增压器与发动机的匹配匹配原则01涡轮增压器的选择需要与发动机的排量和型号相匹配。一般来说，小排量发动机选择小尺寸的涡轮增压器，大排量发动机则选择更大尺寸的涡轮增压器。改装注意事项02在改装涡轮增压器时，需要注意管路设计和发动机的耐久性，并确保发动机的冷却系统和压缩机的润滑系统能够满足要求。维护保养03涡轮增压器在使用过程中需要注意维护保养，定期更换机油和空气滤清器等易损件，以确保其正常运转。04助增系电辅助增压器的种类及特点机械增压器010203通过机械方式将空气压缩到进气歧管中，具有增压效果稳定、结构简单、可靠性高等特点。涡轮增压器利用废气能量推动涡轮旋转，从而带动同轴的压气机将空气压缩，具有增压效果显著、动力输出线性等优点。电辅助增压器利用电动机驱动空气压缩机，具有低噪音、低振动、低油耗等特点。电辅助增压器的工作原理电动机驱动空气压缩机电辅助增压器由电动机和空气压缩机组成，电动机通过减速器驱动空气压缩机旋转，从而将空气压缩到进气歧管中。电子控制系统电辅助增压器配备电子控制系统，该系统通过传感器采集发动机转速、进气压力等信号，并控制电动机的转速和工作时间，以实现最佳的增压效果。电辅助增压器与发动机的匹配发动机类型电辅助增压器适用于自然吸气和涡轮增压发动机，可提高发动机的动力输出、燃油经济性和排放性能。匹配性电辅助增压器的匹配性对发动机的性能至关重要，需要选择适合发动机型号、排量、...
