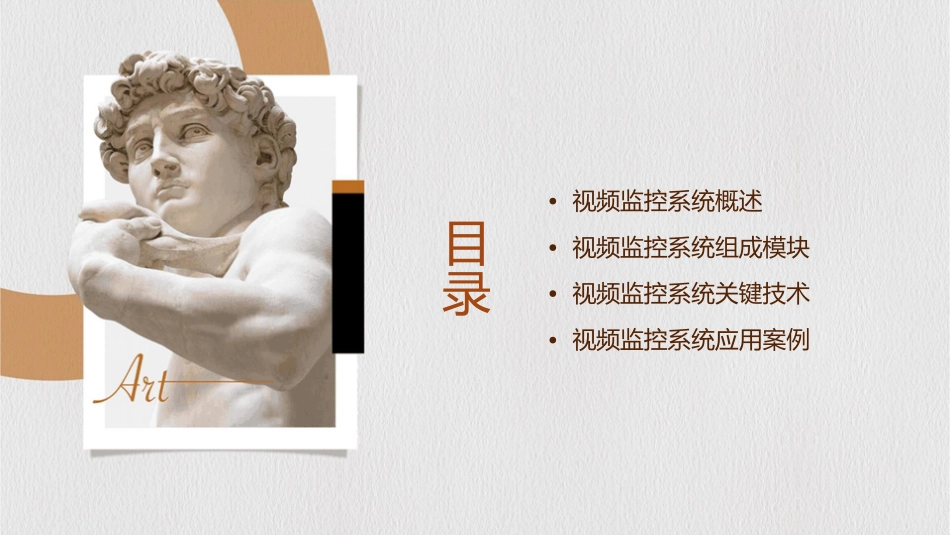

视频监控系统组成模块分析课件•视频监控系统概述目录•视频监控系统组成模块•视频监控系统关键技术•视频监控系统应用案例01视频监控系统概述视频监控系统的定义与功能定义视频监控系统是一种利用视频技术对特定区域进行实时监控和录像的系统。功能实时监控、录像与回放、报警联动、智能分析等。视频监控系统的应用领域010203安全监控工业自动化智能家居广泛应用于公共场所、道路交通、银行、商场等，提高安全防范能力。在生产线、仓库等场景，实现无人值守、自动化监控。用于家庭安全监控、智能控制等，提高居住安全与便利性。视频监控系统的发展趋势01020304高清化网络化智能化集成化随着技术的发展，视频监控的分辨率不断提高，提供更清晰的画面。基于IP技术的网络化监控系统逐渐成为主流，便于远程管理和信息共享。通过AI技术实现目标检测、行为分析等智能功能，提高监控效率和预警能力。将视频监控与其他安防系统集成，形成一体化安防解决方案。02视频监控系统组成模块视频采集模块摄像头防护罩和支架保护摄像头免受恶劣环境和人为破坏的影响。不同类型的摄像头（如枪机、球机、红外摄像头等）用于不同场景的监控。镜头和云台用于调整焦距和监控角度，实现大范围监控。视频传输模块同轴电缆网络传输光纤传输用于传输模拟信号，适用于短距离传输。通过IP网络（如局域网或互联网）传输数字信号，适用于长距离和大规模监控系统。利用光纤传输带宽大、损耗低的特点，适用于长距离、高质量的视频传输。视频存储模块存储介质如硬盘、光盘等，用于长期保存视频数据。视频存储设备如硬盘录像机（DVR）、网络录像机（NVR）等，用于存储视频数据。存储协议如H.264、H.265等，用于压缩视频数据，节省存储空间。视频显示与控制模块监视器用于实时显示监控画面。控制设备如矩阵、控制台等，用于切换不同监控画面和控制摄像头的动作（如旋转、变焦等）。显示设备如大屏显示器、拼接屏等，用于多画面显示和集中控制。视频分析模块视频分析算法如目标检测、行为分析、人脸识别等，用于提取视频中的有用信息。事件触发与报警根据分析结果触发报警，及时发现异常情况。数据挖掘与决策支持对大量视频数据进行挖掘和分析，为决策提供支持。03视频监控系统关键技术H.264视频编码技术总结词H.264，也称为MPEG-4AVC，是一种高效的视频压缩标准，广泛应用于视频监控系统。详细描述H.264通过更先进的编码技术，如空间预测、运动补偿、变换编码等，实现了更高的视频压缩效率，从而在相同的视频质量下，降低了视频数据的大小，节省了存储空间和传输带宽。PTZ控制技术总结词PTZ控制技术用于远程控制摄像机的旋转、倾斜、变焦等动作，实现全方位的监控。详细描述PTZ控制技术通过云台和变速电机等设备，实现了摄像机的远程操控，使用户可以在任何时间、任何地点对监控区域进行全方位的观察。DVR/NVR技术总结词DVR/NVR技术用于视频监控系统的数字录像和存储，提供了可靠的视频数据保存和管理方式。详细描述DVR/NVR技术通过将视频数据数字化并存储在硬盘上，实现了视频数据的长期保存和随时回放。同时，通过检索和备份等功能，提高了视频数据的可管理性和安全性。智能分析技术总结词智能分析技术利用计算机视觉和人工智能技术，对视频数据进行自动分析和处理，提供预警和报警功能。详细描述智能分析技术能够检测出监控区域内的异常情况，如入侵、火灾、交通事故等，并及时发出警报，帮助用户快速响应和处理。同时，智能分析技术还可以对视频数据进行深度挖掘，提供有价值的信息和数据。04视频监控系统应用案例平安城市项目总结词大规模、全方位的监控网络详细描述平安城市项目通常覆盖一个城市的各个角落，通过在公共场所、道路、桥梁等关键节点安装视频监控设备，实现对城市安全的全天候监控。智能交通项目总结词实时监控、智能分析详细描述智能交通项目利用视频监控系统实时监测交通状况，通过分析视频数据，实现交通流量的智能调度和违规行为的自动检测，提高道路通行效率和交通安全。银行监控项目总结词高清晰度、安全性强详细描述银行监控项目要求高清晰度和高安全性，通常采用高清摄像头和专业的视频分...
