常用低压电器和电动机课件VIP免费

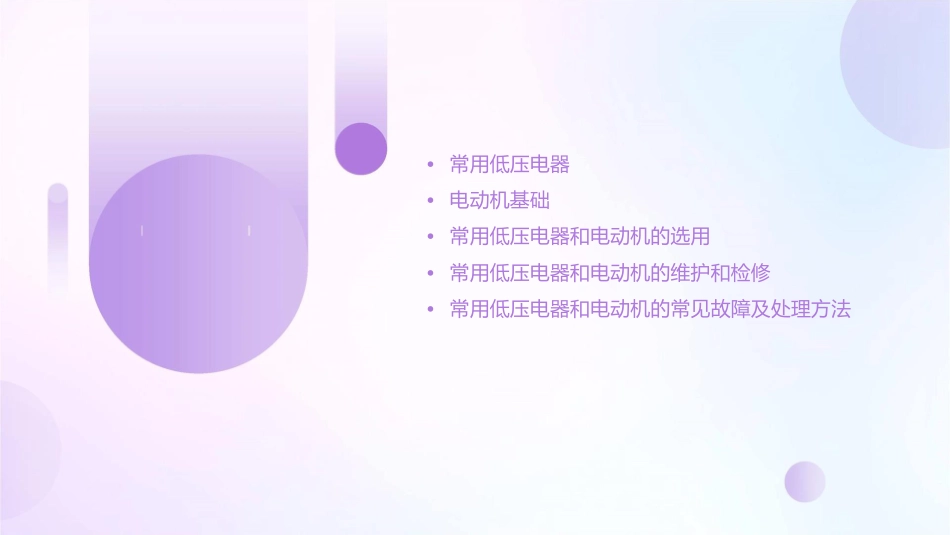

常用低压电器和电动机课件•常用低压电器•电动机基础•常用低压电器和电动机的选用•常用低压电器和电动机的维护和检修•常用低压电器和电动机的常见故障及处理方法01常用低压电器刀开关总结词一种手动操作的控制电器，主要用于不频繁接通和断开电源。详细描述刀开关是低压电路中常用的一种开关电器，主要用于不频繁接通和断开电源。它由操作手柄、触点座、熔断器及绝缘外壳等组成。刀开关有单极、双极和三极三种类型，其额定电压通常为交流220V或380V，额定电流一般为10A至100A之间。刀开关操作时需配用合适的熔断器以保护电路。熔断器总结词详细描述一种保护电器，当电路发生过载或短路时，熔断器会断开电路起到保护作用。熔断器是一种保护电器，广泛应用于低压电路中。当电路发生过载或短路时，熔断器会断开电路以保护其他电器设备免受损坏。熔断器主要由熔体、绝缘管、底座和插座等组成。根据保护对象的不同，熔断器可分为保险丝、保险管、保险座等几种类型。熔断器的额定电压和电流应与电路相匹配。断路器总结词一种自动控制开关，可切断电路的过载、短路和欠电压等情况。详细描述断路器是一种自动控制开关，具有过载保护、短路保护和欠电压保护等功能。它由触点、弹簧、电磁铁和脱扣器等组成。当电路发生过载或短路时，断路器会自动切断电路以保护其他电器设备免受损坏。断路器一般安装在配电箱内，方便对电路进行控制和保护。接触器要点一要点二总结词详细描述一种控制电器，可频繁接通和断开电源，适用于远距离控制电动机的起动、停止和正反转。接触器是一种控制电器，广泛应用于电力系统中。它可频繁接通和断开电源，适用于远距离控制电动机的起动、停止和正反转等操作。接触器主要由触点、线圈、弹簧、传动机构和灭弧装置等组成。接触器的额定电压和电流应与被控制的电动机相匹配。使用接触器时需配用适当的热继电器以保护电动机免受过载电流的损坏。热继电器总结词详细描述一种过载保护电器，当电动机过载时会自动切断电源以保护电动机。热继电器是一种过载保护电器，主要用于电动机的过载保护。它由加热元件、双金属片、触点和弹簧等组成。当电动机过载时，双金属片会因受热而弯曲，推动触点动作从而切断电源以保护电动机免受损坏。热继电器的动作时间与负载电流成正比，因此需要根据电动机的额定电流来选择合适的热继电器。使用热继电器时应注意与接触器配合使用以确保安全可靠地控制电动机的运行。02电动机基础电动机的分类和特点直流电动机交流电动机具有调速性能好、起动转矩大、调速范围广等优点，但结构复杂，维护要求高，一般用于大功率、控制系统要求较高的设备中。具有结构简单、运行可靠、使用维护方便等优点，但调速性能较差，起动转矩相对较小，一般用于中小功率设备中。伺服电动机步进电动机具有高响应、大惯量、宽调速等优点，适用于位置控制和速度控制等要求较高的系统中。具有响应快、定位精度高、无累积误差等优点，适用于开环控制系统和闭环控制系统中。电动机的铭牌和型号电动机的铭牌标明电动机的型号、额定功率、额定电压、额定电流、额定转速、生产厂家等参数。电动机的型号根据不同的使用场合和性能要求，选用不同的型号。电动机的结构和原理电动机的结构主要由定子（静止部分）和转子（旋转部分）组成。定子包括机座、铁心和绕组等，转子包括轴、转子铁心和转子绕组等。电动机的原理基于电磁感应原理，通过定子绕组接收电源电流，产生磁场，使转子绕组切割磁力线，产生转矩，驱动转子旋转。03常用低压电器和电动机的选用根据用途和场合选择低压电器和电动机010203保护电器控制电器开关电器根据电路需要选择合适的开关电器，如断路器、接触器等。根据负载特性和使用环境选择合适的保护电器，如热继电器、熔断器等。根据控制要求选择合适的控制电器，如控制器、继电器等。根据负荷和电压选择低压电器和电动机负荷类型电压等级功率因数根据负载类型选择合适的电动机，如鼠笼型异步电动机、同步电动机等。根据电源电压选择合适的电动机，如220V、380V等。根据负载功率因数选择合适的电动机，以确保电源的合理利用。根据环境和条件选择低压电器和...
