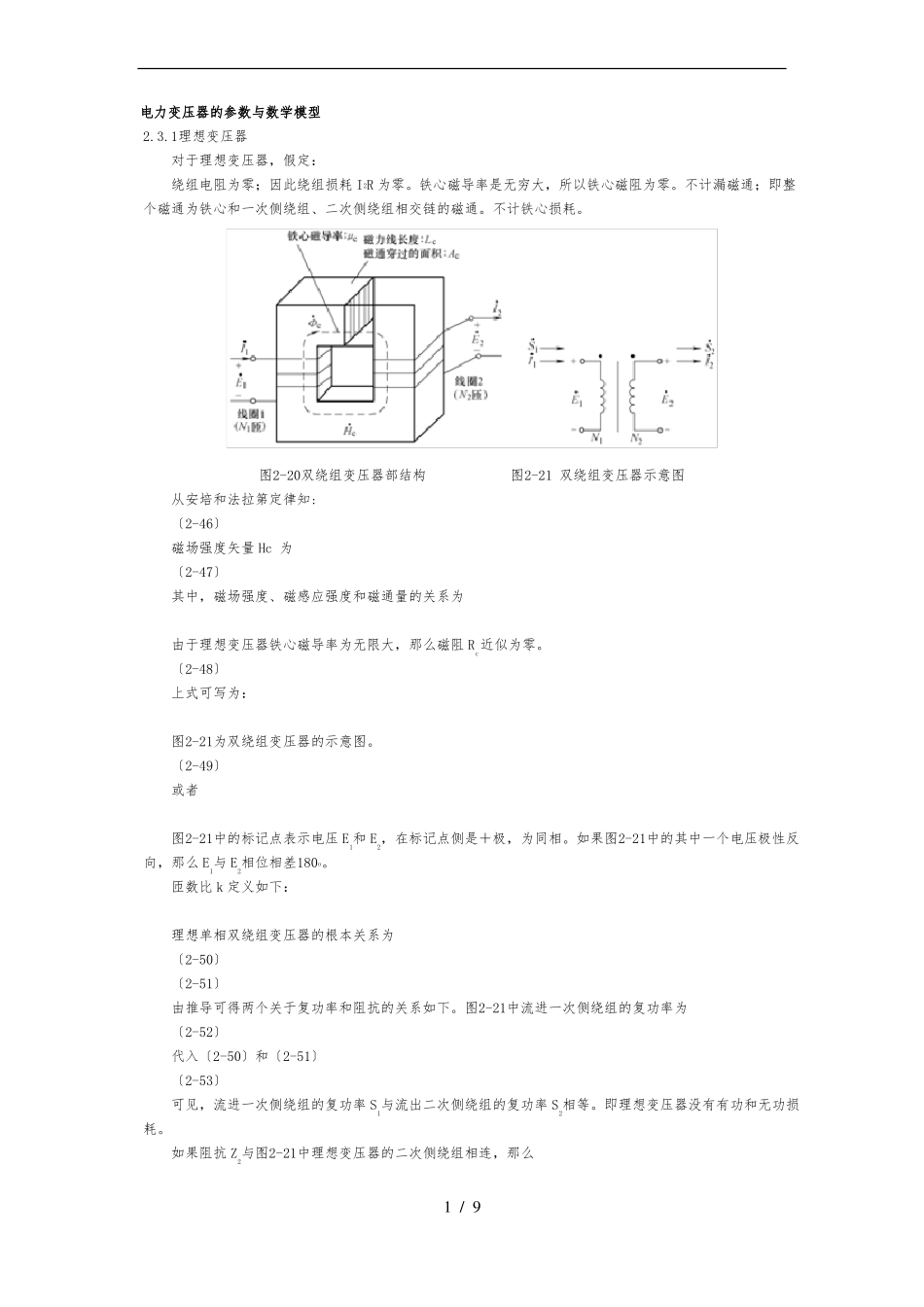

电力变压器的参数与数学模型2.3.1理想变压器对于理想变压器，假定：绕组电阻为零；因此绕组损耗IR为零。铁心磁导率是无穷大，所以铁心磁阻为零。不计漏磁通；即整个磁通为铁心和一次侧绕组、二次侧绕组相交链的磁通。不计铁心损耗。2图2-20双绕组变压器部结构图2-21双绕组变压器示意图从安培和法拉第定律知:〔2-46〕磁场强度矢量Hc为〔2-47〕其中，磁场强度、磁感应强度和磁通量的关系为由于理想变压器铁心磁导率为无限大，那么磁阻Rc近似为零。〔2-48〕上式可写为：图2-21为双绕组变压器的示意图。〔2-49〕或者图2-21中的标记点表示电压E1和E2，在标记点侧是＋极，为同相。如果图2-21中的其中一个电压极性反向，那么E1与E2相位相差180。匝数比k定义如下：理想单相双绕组变压器的根本关系为〔2-50〕〔2-51〕由推导可得两个关于复功率和阻抗的关系如下。图2-21中流进一次侧绕组的复功率为〔2-52〕代入〔2-50〕和〔2-51〕〔2-53〕可见，流进一次侧绕组的复功率S1与流出二次侧绕组的复功率S2相等。即理想变压器没有有功和无功损耗。如果阻抗Z2与图2-21中理想变压器的二次侧绕组相连，那么o1/9〔2-54〕这个阻抗，当折算到一次侧时，为〔2-55〕因此，与二次侧绕组相连的阻抗Z2折算到一次侧，需将Z2乘以匝数比的平方k。2.3.2实际双绕组变压器1.简化条件实际单相双绕组变压器，与理想变压器的区别如下：计与绕组电阻；铁心磁导率为有限值；磁通不完全由铁心构成；计与铁心有功和无功损耗。2图2-22实际单相双绕组变压器的等效电路图电阻串联于图中一次侧绕组，用于计与该绕组损耗IR。电抗为一次绕组的漏电抗，串联于一次绕组用于计与一次绕组的漏磁通。这个漏磁通是仅与一次绕组交链的磁通的组成局部，它引起电压降落，对应且超前。漏电抗引起无功损耗。类似的，二次绕组中串联了电阻和电抗。由于变压器铁心磁导率为有限值，式〔2-48〕中磁阻为非零。除以，化简后得到，〔2-56〕2定义等式〔2-56〕右侧项为，称为磁化电流，相位滞后，可以通过并联电感元件－电纳描述西。另外，实际上还有另外一个并联支路，通过电阻器－电导西描述，输送电流为铁心损耗电流。与同相位。当包含铁心损耗电流时，上式变为〔2-57〕图2-22中的等效电路，包括并联导纳。注意当二次绕组开路〔〕，一次绕组输入为正弦电压，I1包括两个局部：铁心损耗电流和磁化电流。与相关联的有功损耗W，有功损耗为铁心损耗，包括磁滞和涡流两个局部。磁滞损耗的产生是因为铁心中磁通变化一个循环需要消耗热能。采用高品质的钢合金作为铁心材料可以减少磁滞损耗。涡流的产生是因为磁铁心的感应电流〔涡流〕与磁通正交。同样可以通过采用合金钢薄片作为铁心使涡流损耗降低。与相关联的无功损耗为var。这个无功功率用于磁化铁心。向量和称为励磁电流。2/9〔a〕二次侧的电阻和漏电抗归算到一次侧；(b)忽略并联支路；〔c〕忽略励磁电流和阻图2-23变压器等值电路图〔2-23〕为工程中单相双绕组变压器的三种等效电路。图〔2-23〕(a)，二次侧的电阻和漏电抗归算到一次侧后的等值电路。图〔2-23〕(b)忽略并联支路，即忽略励磁电流。因为励磁电流通常低于额定电流的5％，在系统研究中不计励磁电流，除非特殊考虑到变压器效率或者励磁现象。对于额定容量超过500kVA的大型电力变压器，绕组电阻比漏电抗小，可忽略，见图〔2-23〕(c)。因此，工程变压器运行在正弦稳态状态，等效电路由一个理想变压器、外部阻抗和导纳支路构成。2.参数计算1〕阻抗计算在电力系统中，变压器短路试验中所测得的短路损耗Pk近似等于额定电流流过变压器时绕组中的总铜损Pcu，即Pk≈Pcu而铜耗与电阻之间有如下关系：〔2-58〕即得：〔2-59〕式中，RT为变压器每相绕组的总电阻，IN、SN、UN分别为变压器的额定电流、额定功率和额定线电压。其中SN、UN、以VA、V为单位，Pk以W为单位。如果Pk改以kW，SN、UN改以MVA、kV为单位，那么上式可写成在短路计算实验中，短路电压等于变压器阻抗在额定电流下产生的压降，即〔2-60〕大容量变压器电抗值接近阻抗值，式中XT为变压器绕组漏抗归算到UN侧的电抗值，通常下式关系：〔2-61〕3/9式中，SN单位为MVA，UN单位为kV。2〕导纳计算在电...
