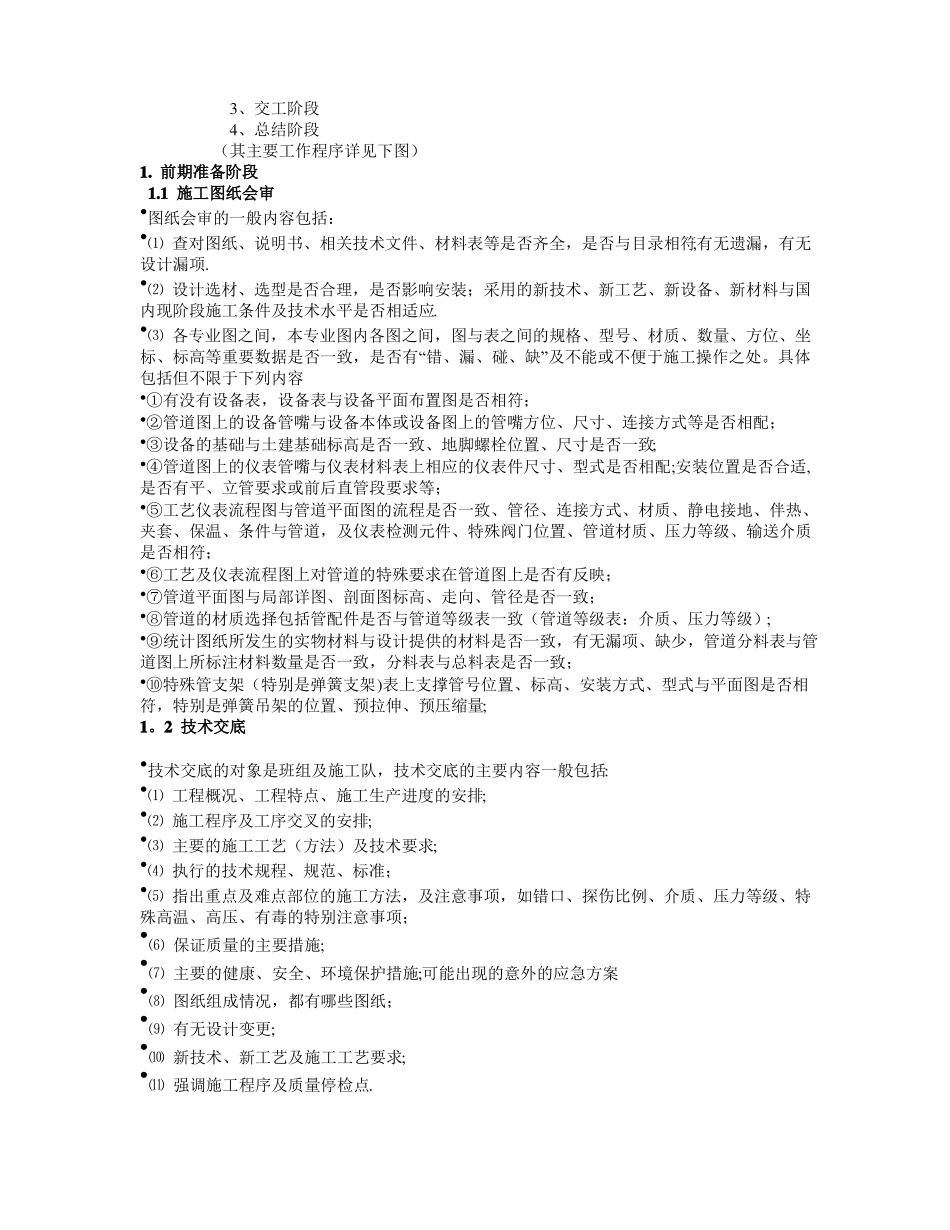

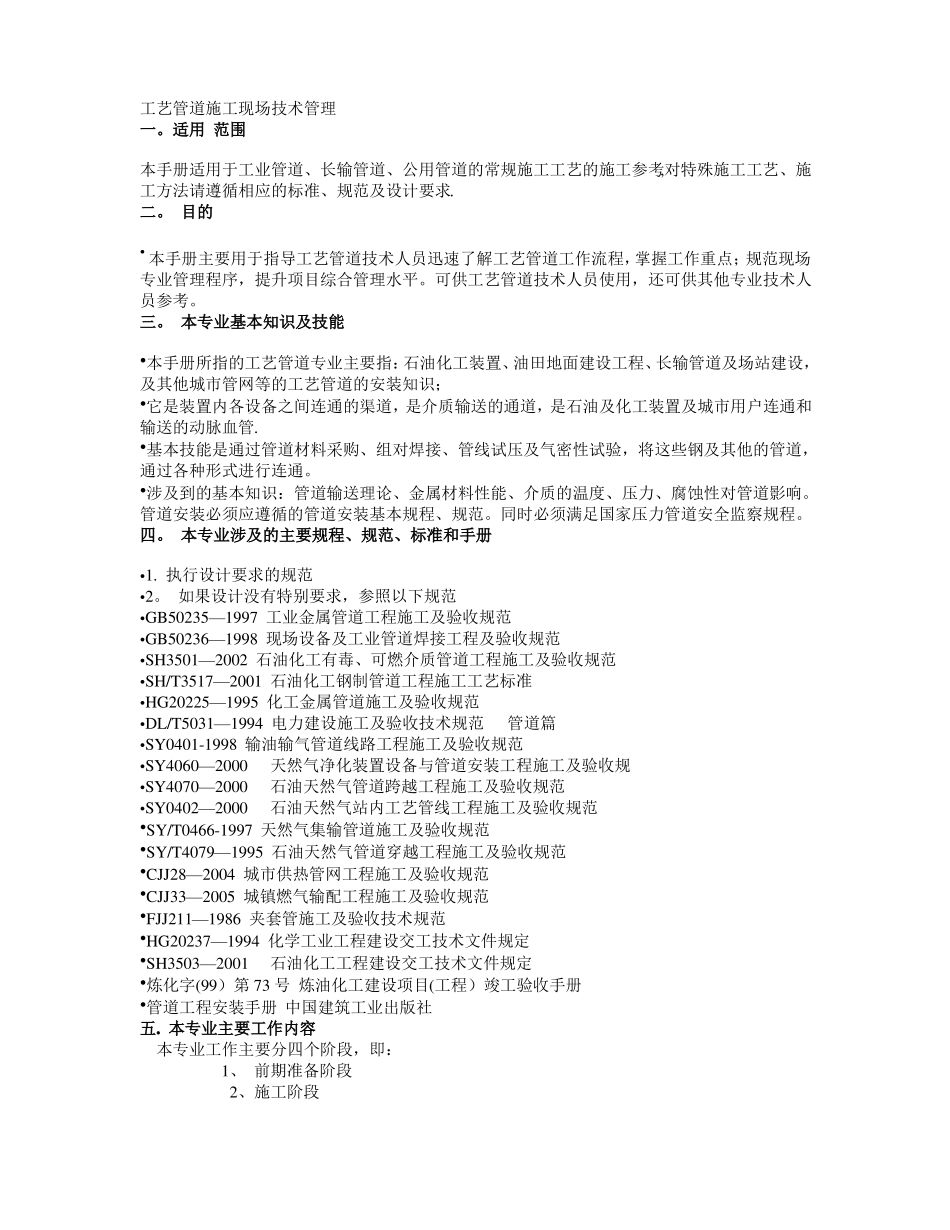

工艺管道施工现场技术管理一。适用范围本手册适用于工业管道、长输管道、公用管道的常规施工工艺的施工参考,对特殊施工工艺、施工方法请遵循相应的标准、规范及设计要求.二。目的•本手册主要用于指导工艺管道技术人员迅速了解工艺管道工作流程，掌握工作重点；规范现场专业管理程序，提升项目综合管理水平。可供工艺管道技术人员使用，还可供其他专业技术人员参考。三。本专业基本知识及技能•本手册所指的工艺管道专业主要指：石油化工装置、油田地面建设工程、长输管道及场站建设，及其他城市管网等的工艺管道的安装知识；•它是装置内各设备之间连通的渠道，是介质输送的通道，是石油及化工装置及城市用户连通和输送的动脉血管.•基本技能是通过管道材料采购、组对焊接、管线试压及气密性试验，将这些钢及其他的管道，通过各种形式进行连通。•涉及到的基本知识：管道输送理论、金属材料性能、介质的温度、压力、腐蚀性对管道影响。管道安装必须应遵循的管道安装基本规程、规范。同时必须满足国家压力管道安全监察规程。四。本专业涉及的主要规程、规范、标准和手册•1.执行设计要求的规范•2。如果设计没有特别要求，参照以下规范•GB50235—1997工业金属管道工程施工及验收规范•GB50236—1998现场设备及工业管道焊接工程及验收规范•SH3501—2002石油化工有毒、可燃介质管道工程施工及验收规范•SH/T3517—2001石油化工钢制管道工程施工工艺标准•HG20225—1995化工金属管道施工及验收规范•DL/T5031—1994电力建设施工及验收技术规范管道篇•SY0401-1998输油输气管道线路工程施工及验收规范•SY4060—2000天然气净化装置设备与管道安装工程施工及验收规•SY4070—2000石油天然气管道跨越工程施工及验收规范•SY0402—2000石油天然气站内工艺管线工程施工及验收规范•SY/T0466-1997天然气集输管道施工及验收规范•SY/T4079—1995石油天然气管道穿越工程施工及验收规范•CJJ28—2004城市供热管网工程施工及验收规范•CJJ33—2005城镇燃气输配工程施工及验收规范•FJJ211—1986夹套管施工及验收技术规范•HG20237—1994化学工业工程建设交工技术文件规定•SH3503—2001石油化工工程建设交工技术文件规定•炼化字(99）第73号炼油化工建设项目(工程）竣工验收手册•管道工程安装手册中国建筑工业出版社五.本专业主要工作内容本专业工作主要分四个阶段，即：1、前期准备阶段2、施工阶段3、交工阶段4、总结阶段（其主要工作程序详见下图）1.前期准备阶段1.1施工图纸会审•图纸会审的一般内容包括：•⑴查对图纸、说明书、相关技术文件、材料表等是否齐全，是否与目录相符,有无遗漏，有无设计漏项.•⑵设计选材、选型是否合理，是否影响安装；采用的新技术、新工艺、新设备、新材料与国内现阶段施工条件及技术水平是否相适应.•⑶各专业图之间，本专业图内各图之间，图与表之间的规格、型号、材质、数量、方位、坐标、标高等重要数据是否一致，是否有“错、漏、碰、缺”及不能或不便于施工操作之处。具体包括但不限于下列内容•①有没有设备表，设备表与设备平面布置图是否相符；•②管道图上的设备管嘴与设备本体或设备图上的管嘴方位、尺寸、连接方式等是否相配；•③设备的基础与土建基础标高是否一致、地脚螺栓位置、尺寸是否一致;•④管道图上的仪表管嘴与仪表材料表上相应的仪表件尺寸、型式是否相配;安装位置是否合适,是否有平、立管要求或前后直管段要求等；•⑤工艺仪表流程图与管道平面图的流程是否一致、管径、连接方式、材质、静电接地、伴热、夹套、保温、条件与管道，及仪表检测元件、特殊阀门位置、管道材质、压力等级、输送介质是否相符；•⑥工艺及仪表流程图上对管道的特殊要求在管道图上是否有反映；•⑦管道平面图与局部详图、剖面图标高、走向、管径是否一致；•⑧管道的材质选择包括管配件是否与管道等级表一致（管道等级表：介质、压力等级）;•⑨统计图纸所发生的实物材料与设计提供的材料是否一致，有无漏项、缺少，管道分料表与管道图上所标注材料数量是否一致，分料表与总料表是否一致；•⑩特殊管支架（特别是弹簧支架)表上支撑管号位置、标高、安装方...
