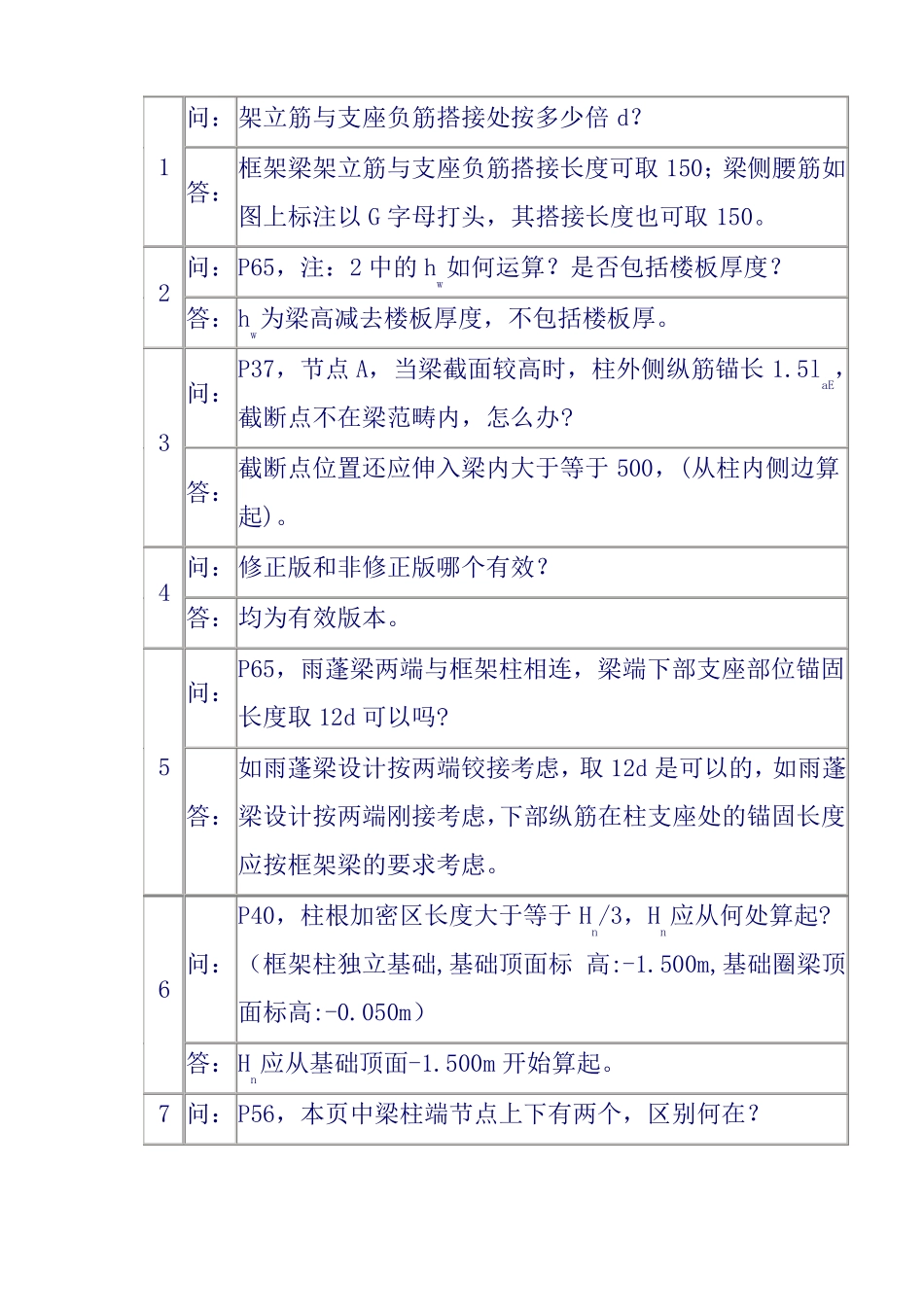

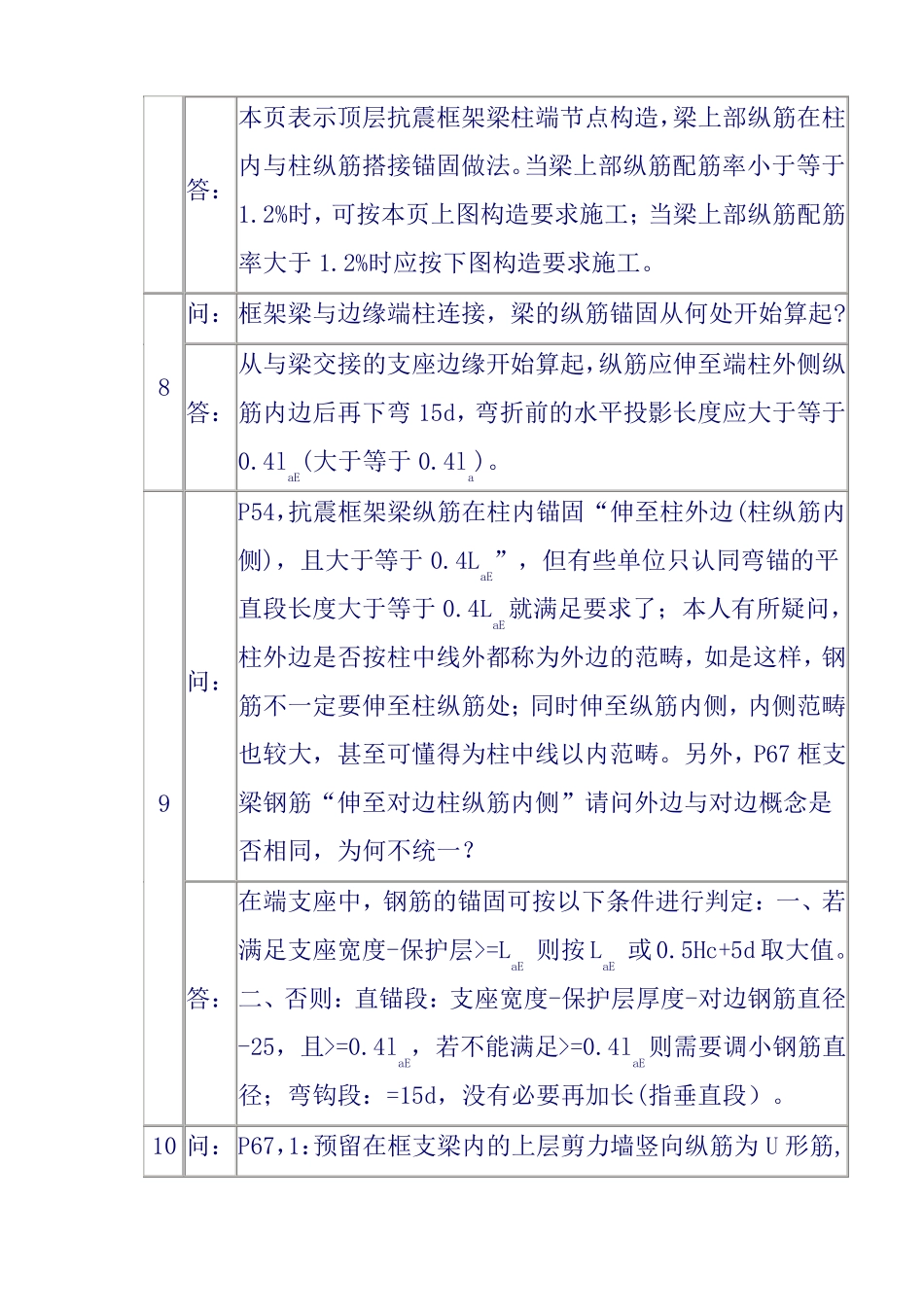

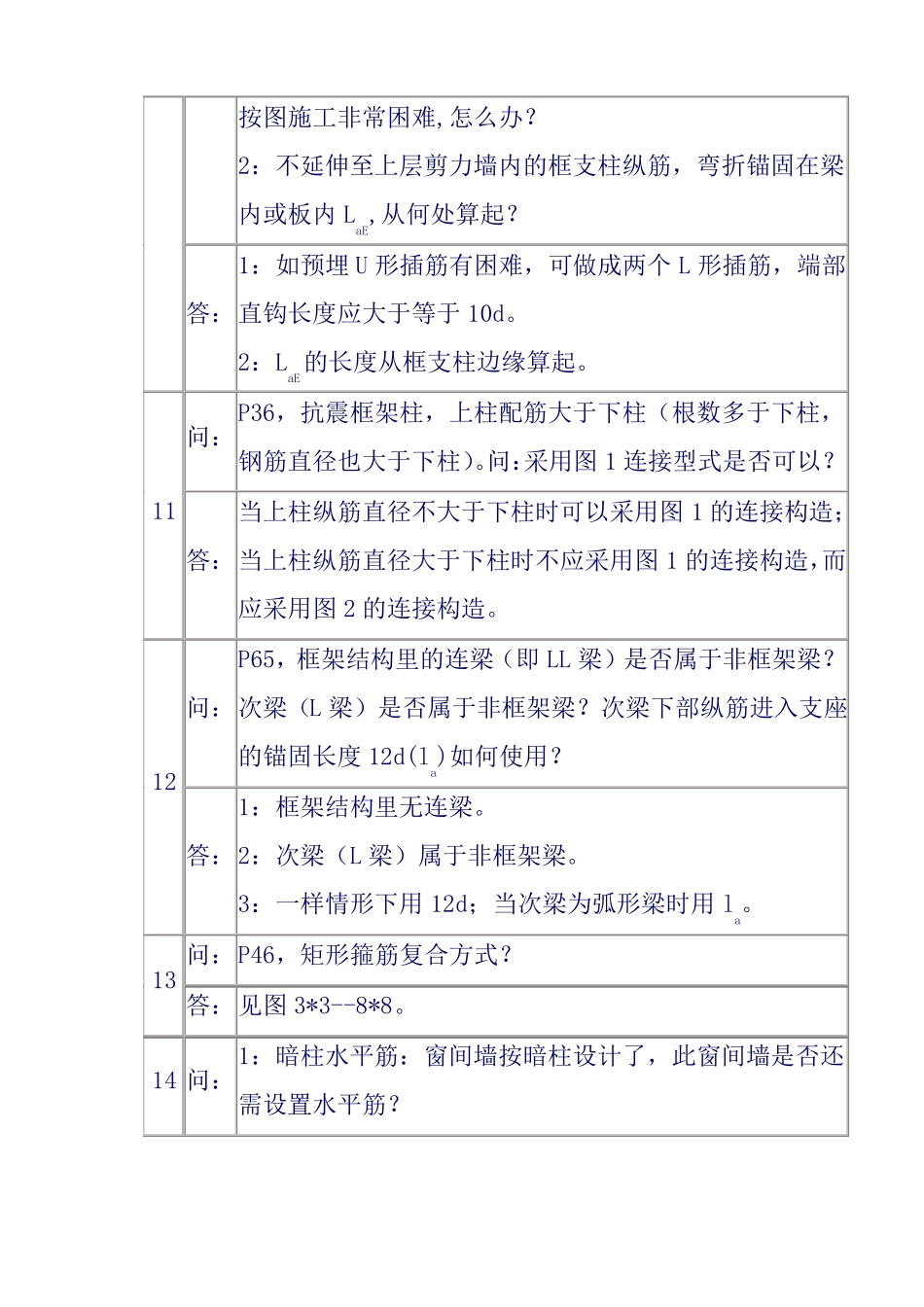

问：架立筋与支座负筋搭接处按多少倍d？1框架梁架立筋与支座负筋搭接长度可取150；梁侧腰筋如答：图上标注以G字母打头，其搭接长度也可取150。问：P65，注：2中的hw如何运算？是否包括楼板厚度？2答：hw为梁高减去楼板厚度，不包括楼板厚。P37，节点A，当梁截面较高时，柱外侧纵筋锚长1.5laE，问：截断点不在梁范畴内，怎么办?3截断点位置还应伸入梁内大于等于500，(从柱内侧边算答：起)。问：修正版和非修正版哪个有效？4答：均为有效版本。P65，雨蓬梁两端与框架柱相连，梁端下部支座部位锚固问：长度取12d可以吗?5如雨蓬梁设计按两端铰接考虑，取12d是可以的，如雨蓬答：梁设计按两端刚接考虑，下部纵筋在柱支座处的锚固长度应按框架梁的要求考虑。P40，柱根加密区长度大于等于Hn/3，Hn应从何处算起?问：（框架柱独立基础,基础顶面标高:-1.500m,基础圈梁顶6面标高:-0.050m）答：Hn应从基础顶面-1.500m开始算起。7问：P56，本页中梁柱端节点上下有两个，区别何在？本页表示顶层抗震框架梁柱端节点构造，梁上部纵筋在柱内与柱纵筋搭接锚固做法。当梁上部纵筋配筋率小于等于答：1.2%时，可按本页上图构造要求施工；当梁上部纵筋配筋率大于1.2%时应按下图构造要求施工。问：框架梁与边缘端柱连接，梁的纵筋锚固从何处开始算起?8从与梁交接的支座边缘开始算起，纵筋应伸至端柱外侧纵答：筋内边后再下弯15d，弯折前的水平投影长度应大于等于0.4laE(大于等于0.4la)。P54，抗震框架梁纵筋在柱内锚固“伸至柱外边(柱纵筋内侧)，且大于等于0.4LaE”，但有些单位只认同弯锚的平直段长度大于等于0.4LaE就满足要求了；本人有所疑问，柱外边是否按柱中线外都称为外边的范畴，如是这样，钢问：筋不一定要伸至柱纵筋处；同时伸至纵筋内侧，内侧范畴也较大，甚至可懂得为柱中线以内范畴。另外，P67框支9梁钢筋“伸至对边柱纵筋内侧”请问外边与对边概念是否相同，为何不统一？在端支座中，钢筋的锚固可按以下条件进行判定：一、若满足支座宽度-保护层>=LaE则按LaE或0.5Hc+5d取大值。答：二、否则：直锚段：支座宽度-保护层厚度-对边钢筋直径-25，且>=0.4laE，若不能满足>=0.4laE则需要调小钢筋直径；弯钩段：=15d，没有必要再加长(指垂直段）。10问：P67，1：预留在框支梁内的上层剪力墙竖向纵筋为U形筋,按图施工非常困难,怎么办？2：不延伸至上层剪力墙内的框支柱纵筋，弯折锚固在梁内或板内LaE,从何处算起？1：如预埋U形插筋有困难，可做成两个L形插筋，端部答：直钩长度应大于等于10d。2：LaE的长度从框支柱边缘算起。P36，抗震框架柱，上柱配筋大于下柱（根数多于下柱，问：钢筋直径也大于下柱）。问：采用图1连接型式是否可以？11当上柱纵筋直径不大于下柱时可以采用图1的连接构造；答：当上柱纵筋直径大于下柱时不应采用图1的连接构造，而应采用图2的连接构造。P65，框架结构里的连梁（即LL梁）是否属于非框架梁？问：次梁（L梁）是否属于非框架梁？次梁下部纵筋进入支座的锚固长度12d(la)如何使用？121：框架结构里无连梁。答：2：次梁（L梁）属于非框架梁。3：一样情形下用12d；当次梁为弧形梁时用la。问：P46，矩形箍筋复合方式？13答：见图3*3--8*8。1：暗柱水平筋：窗间墙按暗柱设计了，此窗间墙是否还14问：需设置水平筋？2：P40，注2：要求加密箍筋，怎么懂得？3：请说明墙肢长度hw?1：按暗柱设计了，已考虑了箍筋，就无需再放水平筋了。2：搭接长度范畴内箍筋间距按5d（d为搭接钢筋较小直答：径）和100中的较小值取用。3：hw为剪力墙墙肢截面长度，为边到边的长度（整体小开口墙不考虑孔的影响）。问：剪力墙水平筋分布位置与暗柱竖向纵筋的关系？15答：水平筋应布置在暗柱纵筋的外侧。P65，主次梁交接处，次梁进入主梁部位，需要设置次梁问：箍筋吗？16答：不需要。次梁在该处第一个箍筋距主梁边50mm开始设置。转换梁框肢梁加翼，梁上部钢筋弯入柱内锚固laE（从梁问：底起算），加翼框肢梁底从哪儿起算？17答：从加翼梁支座根部（柱边）起算。P51，1：连梁与暗梁的纵筋交叉时怎么处理？2：端柱纵筋位于剪力墙内（有3根），剪力墙水平筋锚问：固长度怎么算起？183：剪力墙水平筋可...
