配电房预防性试验方案VIP免费

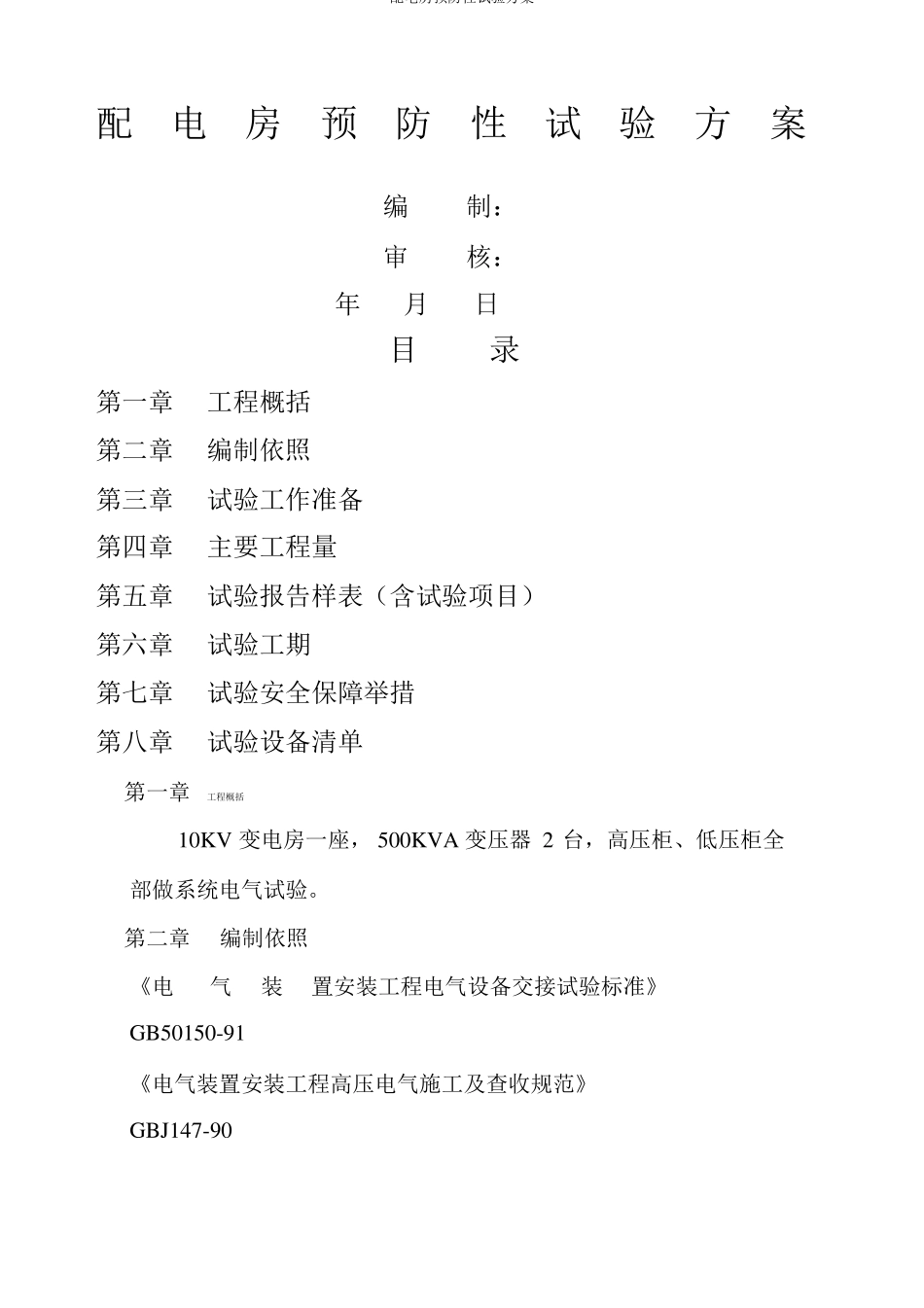

配电房预防性试验方案_第1页
1/17

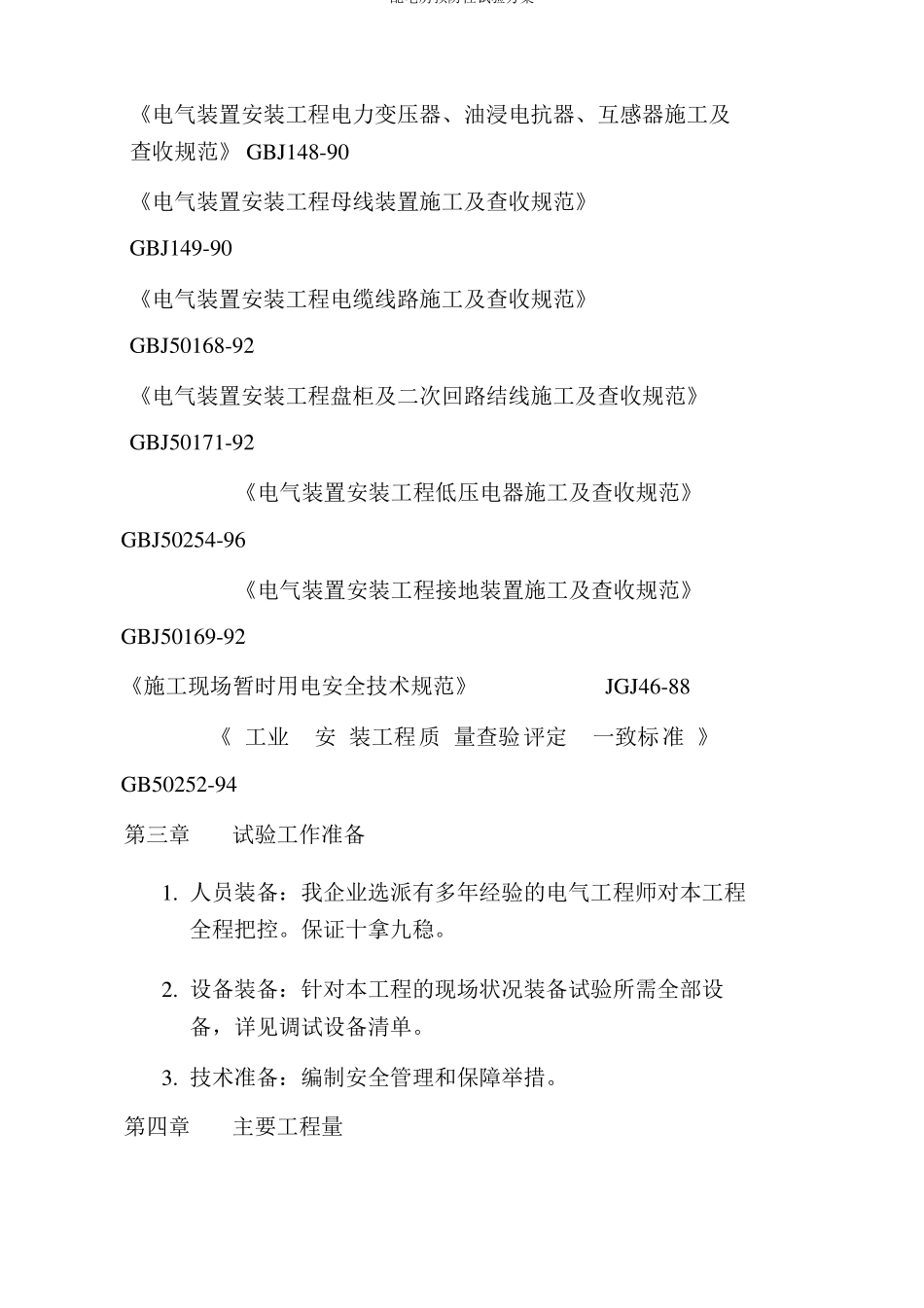

配电房预防性试验方案_第2页
2/17

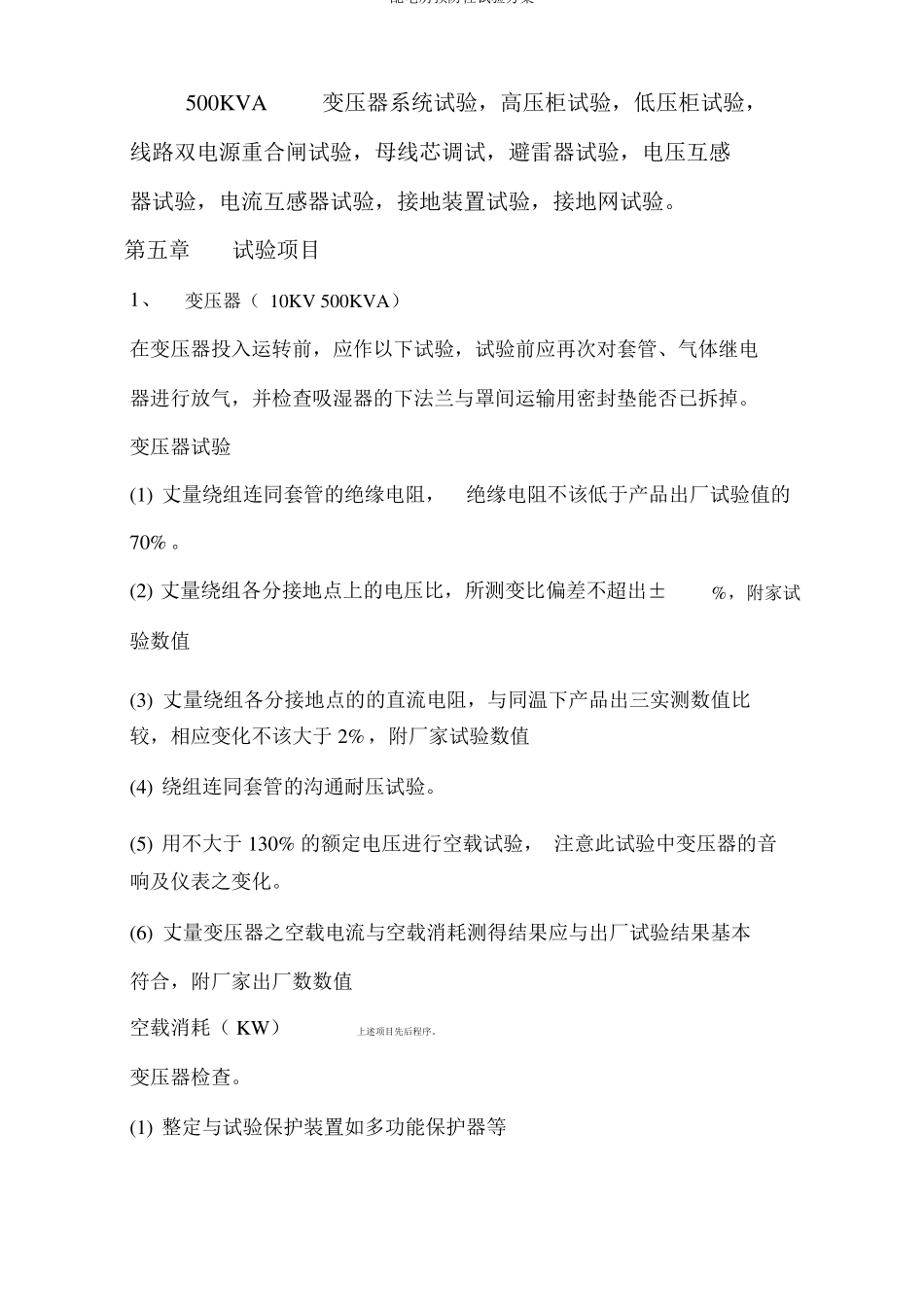

配电房预防性试验方案_第3页
3/17
配电房预防性试验方案配电房预防性试验编制:审核:年月日目录第一章工程概括第二章编制依照第三章试验工作准备第四章主要工程量第五章试验报告样表(含试验项目)第六章试验工期第七章试验安全保障举措第八章试验设备清单第一章工程概括10KV变电房一座,500KVA变压器2台,高压柜、低压柜全部做系统电气试验。第二章编制依照《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程高压电气施工及查收规范》GBJ147-90方案配电房预防性试验方案《电气装置安装工程电力变压器、油浸电抗器、互感器施工及查收规范》GBJ148-90《电气装置安装工程母线装置施工及查收规范》GBJ149-90《电气装置安装工程电缆线路施工及查收规范》GBJ50168-92《电气装置安装工程盘柜及二次回路结线施工及查收规范》GBJ50171-92《电气装置安装工程低压电器施工及查收规范》GBJ50254-96《电气装置安装工程接地装置施工及查收规范》GBJ50169-92《施工现场暂时用电安全技术规范》JGJ46-88《工业安装工程质量查验评定一致标准》GB50252-94第三章试验工作准备1.人员装备:我企业选派有多年经验的电气工程师对本工程全程把控。保证十拿九稳。2.设备装备:针对本工程的现场状况装备试验所需全部设备,详见调试设备清单。3.技术准备:编制安全管理和保障举措。第四章主要工程量配电房预防性试验方案500KVA变压器系统试验,高压柜试验,低压柜试验,线路双电源重合闸试验,母线芯调试,避雷器试验,电压互感器试验,电流互感器试验,接地装置试验,接地网试验。第五章试验项目1、变压器(10KV500KVA)在变压器投入运转前,应作以下试验,试验前应再次对套管、气体继电器进行放气,并检查吸湿器的下法兰与罩间运输用密封垫能否已拆掉。变压器试验(1)丈量绕组连同套管的绝缘电阻,绝缘电阻不该低于产品出厂试验值的70%。(2)丈量绕组各分接地点上的电压比,所测变比偏差不超出±验数值%,附家试(3)丈量绕组各分接地点的的直流电阻,与同温下产品出三实测数值比较,相应变化不该大于2%,附厂家试验数值(4)绕组连同套管的沟通耐压试验。(5)用不大于130%的额定电压进行空载试验,注意此试验中变压器的音响及仪表之变化。(6)丈量变压器之空载电流与空载消耗测得结果应与出厂试验结果基本符合,附厂家出厂数数值空载消耗(KW)上述项目先后程序。变压器检查。(1)整定与试验保护装置如多功能保护器等配电房预防性试验方案(2)试验断路器的传动机构与联锁装置之动作(3)检查储油柜油面,储油柜与变压器连结之连管活门必定要开通(4)校验温度计之读数电气调试方案(5)检查变压器各处能否有其余不相关的东西存在(6)相色标记正确、危险部位警示牌齐备(7)配电屏试验调整合格(8)所有接线经检查正确无误。(9)通讯联系畅达。(10)油箱接地能否优秀(11)能否漏油(12)装有多功能保护器的变压器,在试投入运转时,先将多功能保护器的轻瓦斯信号接至变压器的电流跳闸回路,过电流保护时限整定为瞬时动作;而后变压器接入额定电压,历时30min,聆听变压器音响,若有可能变压器接入的电压由零渐升,以便初期发现故障(13)变压器应由供电侧接入电源,由于变压器的保护装置多装在该侧,如产生不正常状况能实时切断电源。(14)试验完成后,切断电源,从头调整过电流保护整定值,并将多功能保护器的轻瓦斯信号接至报警回路,跳闸触头接至多功能保护器之跳闸回路,再使变压器在额定电压下空载合闸3~5次,以常查察各个密封处有无漏油。(15)如变压器接入电源的试验结果优秀,即可采纳负荷,投入运转。配电房预防性试验方案(16)变压器在运转中,应常常检查各温度指示及油面指示等装置和保护装置(如多功能保护器等)以保护其动作靠谱,常常查察各个密封处有无漏油。(17)相位检查,一定与电网相位一致2、干式变压器变压器试验(1)丈量绕组连同套管的绝缘电阻,绝缘电阻不该低于产品出厂试验值的70%。(2)丈量绕组各分接地点上的电压比,所测变比偏差不超出±数值%,附厂家(3)丈量绕组各分接地点的的直流电阻,与同温下产品出三实测数值比较,相应变化不该大于2%,附厂家试验数值(4)绕组连同套管的沟通耐压试验。耐受电压标准以下,历时1min(5)用不大...
