2022中考复习学案电学基础VIP专享VIP免费

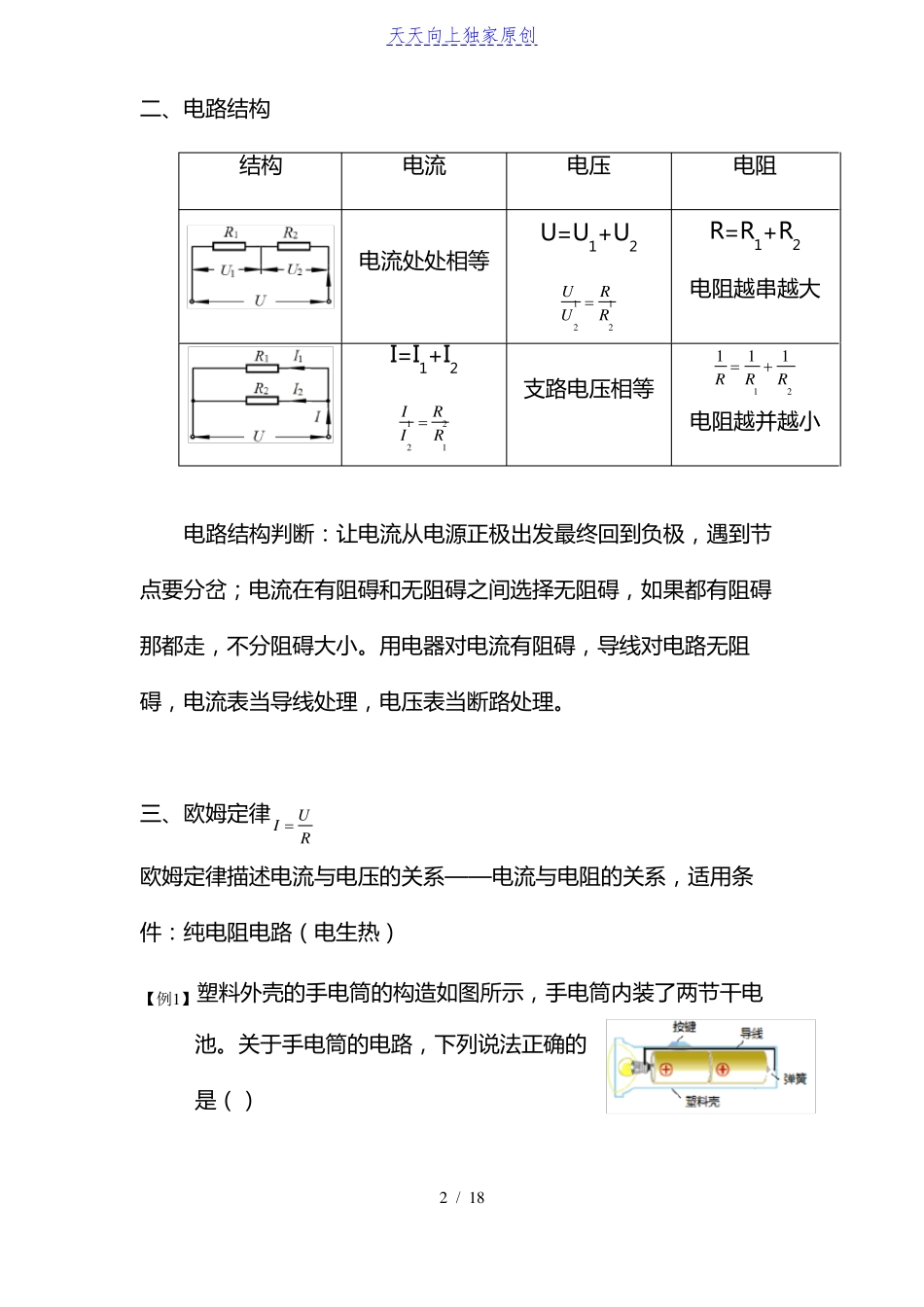

天天向上独家原创第三讲电学基础一、电流、电压和电阻1．电流：单位时间通过导体横截面的电荷量，即I=Q，单位A（安t培），1A=1C/s．自由电荷定向移动形成电流，规定正电荷定向移动的方向为电流方向。负电荷定向移动的方向与电流方向相反．金属导体中是自由电子的定向移动形成的电流．2．电压是驱动自由电荷定向移动形成电流的原因，符号U，单位V（伏特）．3．电阻是描述导体对电流阻碍作用的大小的物理量，RU，单位IΩ（欧姆）．1Ω=1V/A．电阻是导体的属性，与电压电流无关，只与自身的材料，长度横截面积和环境温度有关。滑动变阻器是通过移动滑片改变接入电路中电阻丝的长度，来改变连入电路中的阻值的，起到分压限流的作用．1/18CADB天天向上独家原创二、电路结构结构电流电压电阻电流处处相等U=U1+U2U1R1U2R2R=R1+R2电阻越串越大111RR1R2I=I1+I2I1R2I2R1支路电压相等电阻越并越小电路结构判断：让电流从电源正极出发最终回到负极，遇到节点要分岔；电流在有阻碍和无阻碍之间选择无阻碍，如果都有阻碍那都走，不分阻碍大小。用电器对电流有阻碍，导线对电路无阻碍，电流表当导线处理，电压表当断路处理。三、欧姆定律IUR欧姆定律描述电流与电压的关系——电流与电阻的关系，适用条件：纯电阻电路（电生热）【例1】塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（）2/18天天向上独家原创A．灯泡发光时，将电能转化为化学能B．干电池为电源，按键为电路开关C．金属弹簧为绝缘体，不属于电路的一部分D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的E．电流的方向与导线中自由电荷定向移动的方向相反2】硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（）A．橡胶棒的一些电子转移到毛皮上B．毛皮的一些电子转移到橡胶棒上C．橡胶棒的一些质子转移到毛皮上D．毛皮的一些质子转移到橡胶棒上3】甲、乙两金属球，甲不带电，乙带正电荷，用导线再将甲、乙连接起来时，下面说法中正确的是（）A．电流方向从乙到甲，自由电子运动方向从乙到甲B．电流方向从乙到甲，自由电子运动方向从甲到乙C．电流方向从甲到乙，自由电子运动方向从甲到乙D．电流方向从甲到乙，自由电子运动方向从乙到甲3/18【例【例天天向上独家原创【例4】下列说法中正确的是（）A．导体两端的电压越高，通过这段导体的电流就越大B．通过导体的电流越大，这段导体的电阻就越小C．导体的电阻越大，这段导体两端的电压就越高D．导体的电阻与电压成正比，与电流成反比【例5】为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．引起这种电线不符合规格的主要原因是（）A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大4/18天天向上独家原创【例6】如图是小娟家电吹风的简化电路图。其中R1、R2是发热电阻1S1S2234～220V丝，M是电动机，S2为三档旋钮开关。开关S1闭合后，S2与不同触点连接，可以使MR2SR1电吹风处于冷风档、温风档、热风档三种不同工作状态。则下列判断正确的是（）A．开关S1闭合，S2接1、2时，是温风档B．开关S1闭合，S2接2、3时，是冷风档C．开关S1闭合，S2接3、4时，是热风档D．开关S1闭合，S2接2、3时，是热风档【例7】击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于图中“S乙”闭合），甲方指示灯L甲亮。在如图所示的四个电路中，可能实现上述功能的是（）5/18S甲L甲AS乙L乙S甲L乙CL甲S乙L乙BL甲S乙L甲S甲DS乙L乙S甲天天向上独家原创【例8】如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到．已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联，请写出你的判断方法：．L1L2S【例9】如图所示的电路，关于灯L1与L2的连接方式和表与表示数大小的比较，下列说法正确的是（）A．灯L1和L2串联，V1表的示数较大B．灯L1和L2串联...
