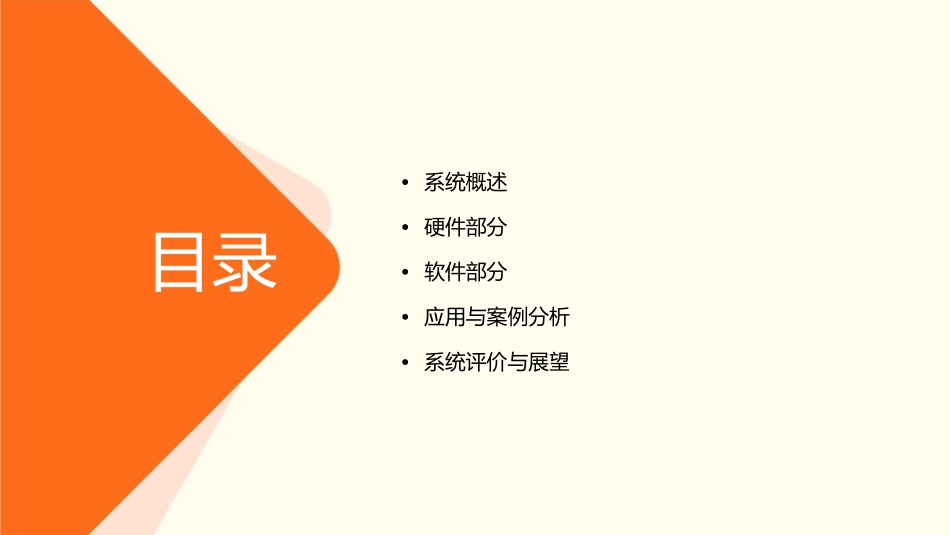

•系统概述•硬件部分目录•软件部分•应用与案例分析•系统评价与展望01系统概述定义与功能定义车道偏离预警装置是一种辅助驾驶系统,用于提醒周边行人或车辆保障安全。功能当车辆在未打转向灯的情况下偏离原车道时,该装置会通过声音、灯光等方式向驾驶员发出警告,以降低因车道偏离而引发的交通事故风险。工作原理简介工作原理车道偏离预警装置主要依赖于车辆上的摄像头和传感器来监测车辆与车道线的相对位置。当车辆偏离车道时,系统通过图像处理和算法分析,判断是否需要发出警告。工作流程车辆在行驶过程中,摄像头会实时采集前方道路图像,并将图像数据传输给处理模块。处理模块运用算法对图像进行分析,检测车道线并判断车辆是否偏离车道。一旦检测到偏离,系统会立即触发警告模块,通过声音、灯光等方式提醒驾驶员。系统组成与模块摄像头处理模块采集道路图像,获取车道线信息。对图像和传感器数据进行处理和分析,判断车辆是否偏离车道。系统组成传感器警告模块根据处理模块的判断结果,通过声音、灯光等方式向驾驶员发出警告。车道偏离预警装置主要由摄像头、传感器、处理模块、警告模块等部分组成。监测车辆状态,提供车辆速度、方向盘角度等信息。02硬件部分传感器传感器类型01车道偏离预警装置通常使用图像传感器和毫米波雷达传感器来检测车辆与车道线的相对位置和距离。传感器工作原理02图像传感器通过捕捉车道线图像,分析图像特征来判断车辆是否偏离车道;毫米波雷达传感器则通过发射和接收毫米波信号来测量车辆与障碍物的距离和速度。传感器性能要求03传感器需要具备高精度、高稳定性和低延迟的特点,以确保车道偏离预警装置的准确性和可靠性。控制器控制器硬件组成控制器通常由微处理器、存储器、输入输出接口等部分组成,用于实现数据处理、控制和通信等功能。控制器功能控制器是车道偏离预警装置的核心部件,负责处理传感器输入的数据,进行算法运算,并控制执行器作出相应动作。控制器软件算法软件算法是实现车道偏离预警的关键,包括图像处理算法和决策控制算法等,用于识别车道线、判断车辆位置和决策控制。执行器执行器类型执行器性能要求执行器是车道偏离预警装置的输出部分,用于将控制器的决策转化为实际动作,通常包括声光电报警装置和方向盘震动装置等。执行器需要具备快速响应、高可靠性和低功耗等特点,以确保车道偏离预警装置的有效性和可靠性。执行器工作原理当车辆偏离车道时,控制器通过执行器发出警告信号,提醒周边行人或驾驶员保障安全。03软件部分算法设计核心逻辑车道偏离预警装置的核心算法设计,包括但不限于车道识别、车辆位置确定、预警逻辑判断等。软件开发环境开发工具与平台介绍用于开发车道偏离预警装置软件的环境,包括操作系统、编程语言、开发工具等。软件测试与验证质量保障措施详述软件测试的目的、方法、过程和结果,以及如何通过实际道路测试验证软件的准确性和可靠性。04应用与案例分析实际应用场景高速公路在高速公路上行驶时,车道偏离预警装置能够实时监测车辆是否偏离车道,并通过声光报警等方式提醒驾驶员,降低因车道偏离引发的事故风险。城市道路在城市道路中,由于车道狭窄、交通流量大,驾驶员容易因为疏忽或疲劳等原因偏离车道。车道偏离预警装置能够及时提醒周边行人或车辆保障安全。山区道路在曲折蜿蜒的山路驾驶时,驾驶员容易因为弯道或视野受限等原因偏离车道。此时,车道偏离预警装置的实时监测和报警功能尤为重要。案例一:高速公路车道偏离预警案例描述一辆轿车在高速公路上行驶时,由于驾驶员疲劳驾驶,车辆逐渐偏离了正常车道。此时,车道偏离预警装置及时发出声光报警,提醒驾驶员回归正常车道。案例分析该案例展示了在高速公路上行驶时,车道偏离预警装置的重要作用。通过实时监测和及时报警,有效降低了因车道偏离引发事故的风险。案例二:城市道路车道偏离预警案例描述在城市某繁忙路口,一辆货车因转弯过快而偏离了正常车道。此时,车道偏离预警装置迅速发出警告,提醒周边行人和其他车辆保障安全。案例分析该案例强调了在城市道路中,由于交通流量大、车速较快,驾驶员容易因为疏忽或操作不当...
