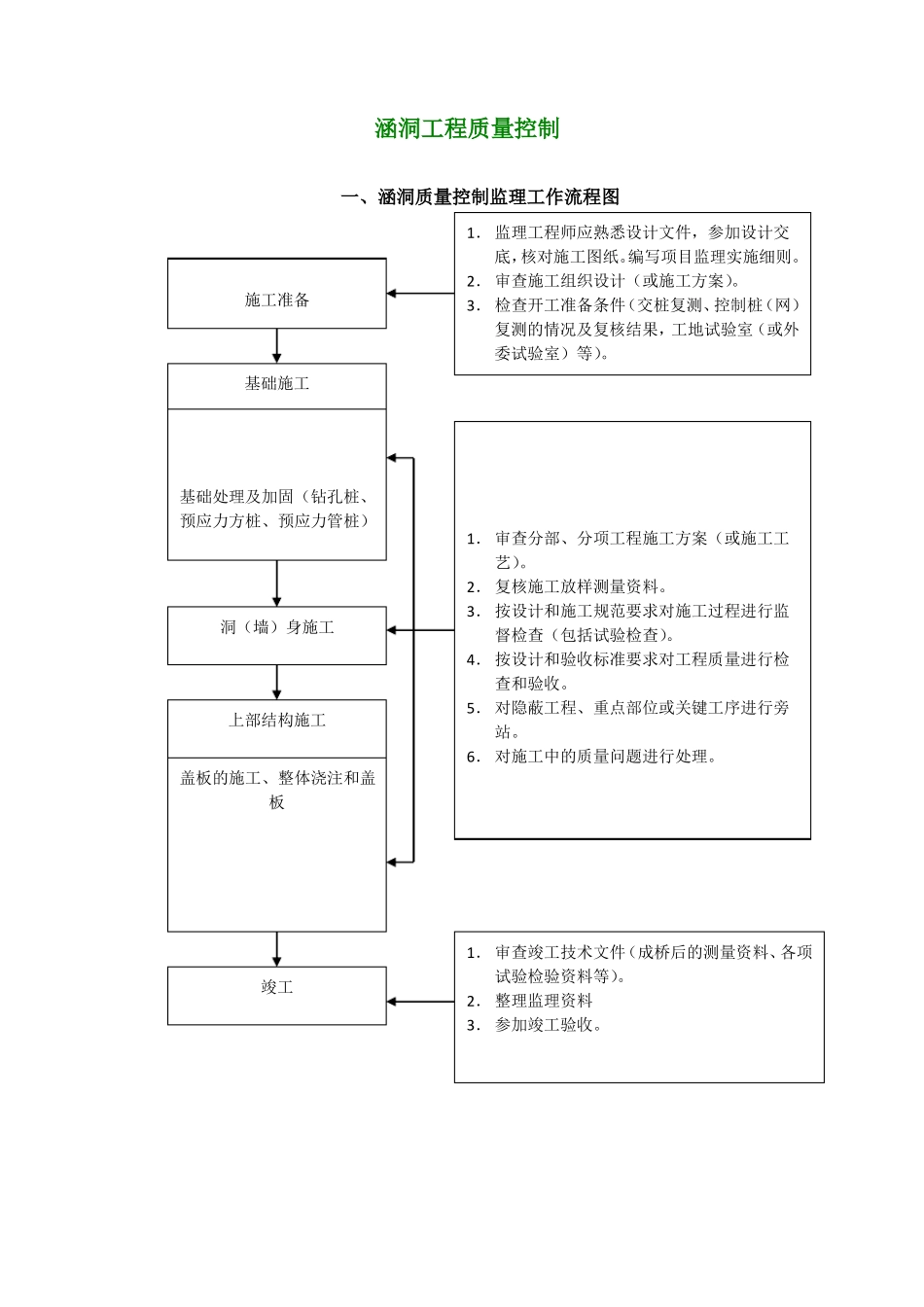

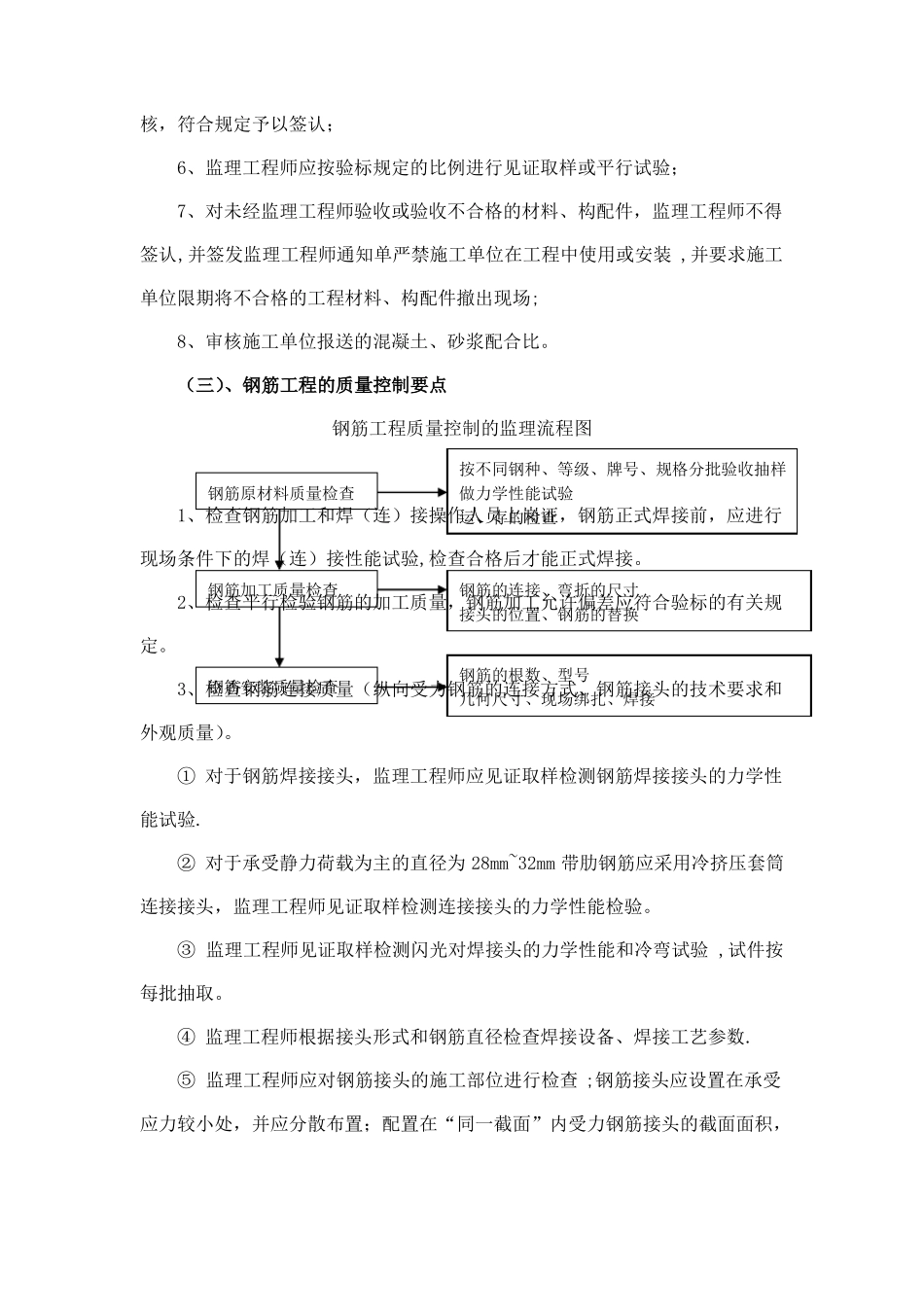

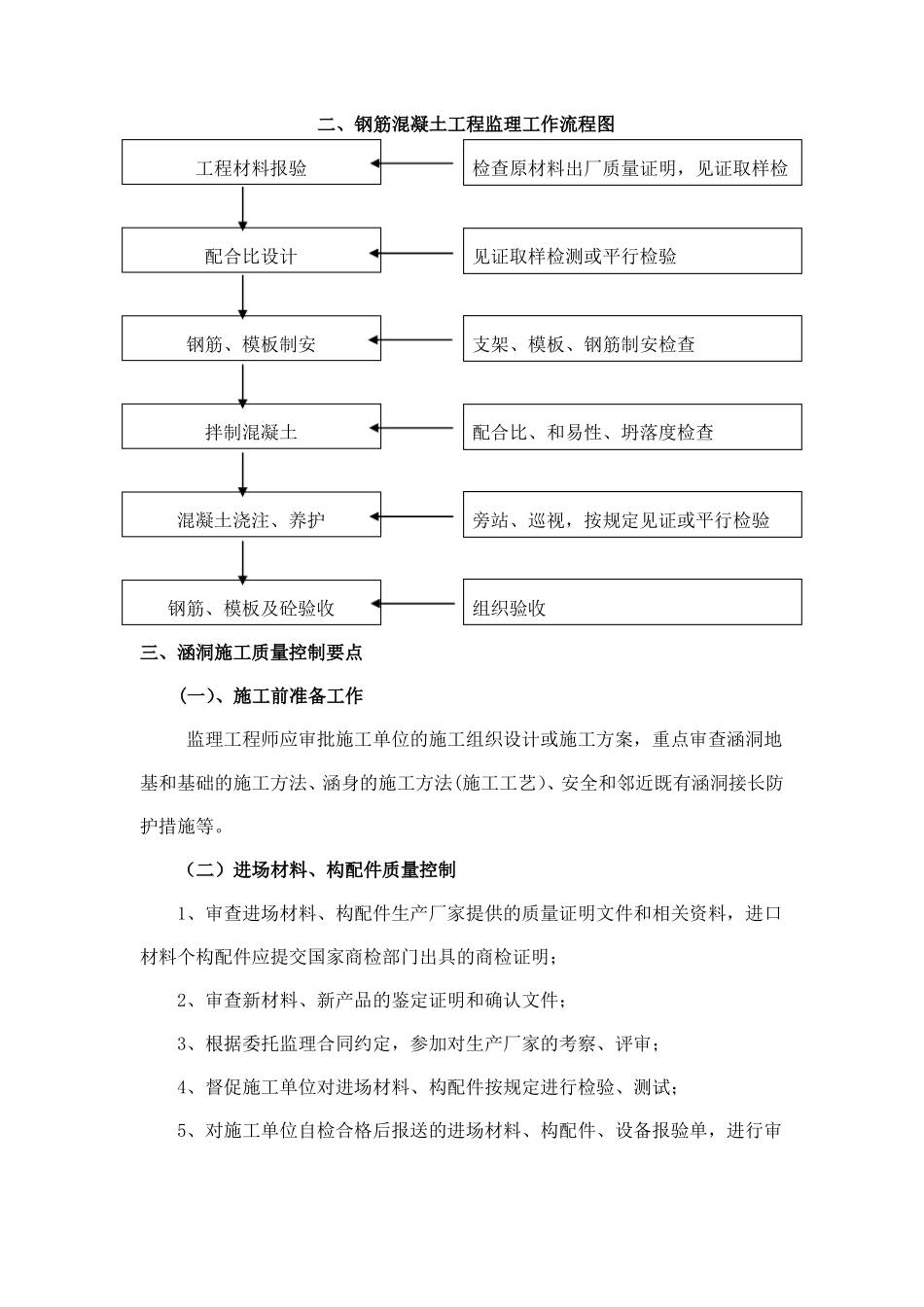

涵洞工程质量控制一、涵洞质量控制监理工作流程图施工准备1.监理工程师应熟悉设计文件,参加设计交底,核对施工图纸。编写项目监理实施细则。2.审查施工组织设计(或施工方案)。3.检查开工准备条件(交桩复测、控制桩(网)复测的情况及复核结果,工地试验室(或外委试验室)等)。基础施工基础处理及加固(钻孔桩、预应力方桩、预应力管桩)洞(墙)身施工上部结构施工1.审查分部、分项工程施工方案(或施工工艺)。2.复核施工放样测量资料。3.按设计和施工规范要求对施工过程进行监督检查(包括试验检查)。4.按设计和验收标准要求对工程质量进行检查和验收。5.对隐蔽工程、重点部位或关键工序进行旁站。6.对施工中的质量问题进行处理。盖板的施工、整体浇注和盖板竣工1.审查竣工技术文件(成桥后的测量资料、各项试验检验资料等)。2.整理监理资料3.参加竣工验收。二、钢筋混凝土工程监理工作流程图工程材料报验配合比设计钢筋、模板制安拌制混凝土混凝土浇注、养护钢筋、模板及砼验收三、涵洞施工质量控制要点(一)、施工前准备工作监理工程师应审批施工单位的施工组织设计或施工方案,重点审查涵洞地基和基础的施工方法、涵身的施工方法(施工工艺)、安全和邻近既有涵洞接长防护措施等。(二)进场材料、构配件质量控制1、审查进场材料、构配件生产厂家提供的质量证明文件和相关资料,进口材料个构配件应提交国家商检部门出具的商检证明;2、审查新材料、新产品的鉴定证明和确认文件;3、根据委托监理合同约定,参加对生产厂家的考察、评审;4、督促施工单位对进场材料、构配件按规定进行检验、测试;5、对施工单位自检合格后报送的进场材料、构配件、设备报验单,进行审组织验收旁站、巡视,按规定见证或平行检验配合比、和易性、坍落度检查支架、模板、钢筋制安检查见证取样检测或平行检验检查原材料出厂质量证明,见证取样检核,符合规定予以签认;6、监理工程师应按验标规定的比例进行见证取样或平行试验;7、对未经监理工程师验收或验收不合格的材料、构配件,监理工程师不得签认,并签发监理工程师通知单严禁施工单位在工程中使用或安装,并要求施工单位限期将不合格的工程材料、构配件撤出现场;8、审核施工单位报送的混凝土、砂浆配合比。(三)、钢筋工程的质量控制要点钢筋工程质量控制的监理流程图按不同钢种、等级、牌号、规格分批验收抽样钢筋原材料质量检查做力学性能试验运、存的检查1、检查钢筋加工和焊(连)接操作人员上岗证,钢筋正式焊接前,应进行现场条件下的焊(连)接性能试验,检查合格后才能正式焊接。2、检查平行检验钢筋的加工质量,钢筋加工允许偏差应符合验标的有关规定。钢筋的根数、型号钢筋安装质量检查3、检查钢筋连接质量(纵向受力钢筋的连接方式、钢筋接头的技术要求和几何尺寸、现场绑扎、焊接钢筋加工质量检查钢筋的连接、弯折的尺寸接头的位置、钢筋的替换外观质量)。①对于钢筋焊接接头,监理工程师应见证取样检测钢筋焊接接头的力学性能试验.②对于承受静力荷载为主的直径为28mm~32mm带肋钢筋应采用冷挤压套筒连接接头,监理工程师见证取样检测连接接头的力学性能检验。③监理工程师见证取样检测闪光对焊接头的力学性能和冷弯试验,试件按每批抽取。④监理工程师根据接头形式和钢筋直径检查焊接设备、焊接工艺参数.⑤监理工程师应对钢筋接头的施工部位进行检查;钢筋接头应设置在承受应力较小处,并应分散布置;配置在“同一截面”内受力钢筋接头的截面面积,占受力钢筋总面面积的百分率,应符合验标和设计要求。4、钢筋安装质量控制要点①检查安装的钢筋品种、级别、规格和数量.②检查钢筋骨架的几何尺寸、连接位置、钢筋间距,弯起钢筋位置、绑扎质量、钢筋保护层厚度。③多层钢筋之间应用短钢筋或使用特别的钢筋支架支撑,并且支撑不得直接支撑在模板上.(四)、装配式涵洞的质量控制要点1、施工前,监理工程师应查验装配式混凝土涵洞涵节的产品合格证及验收记录,并进行现场检查:①质量、规格。钢筋混凝土矩形涵节,检查长度、宽度、高度、顶底版厚度。②内外壁表面质量.应光滑圆顺,端面平齐。如有蜂窝麻面,每处面积不...
