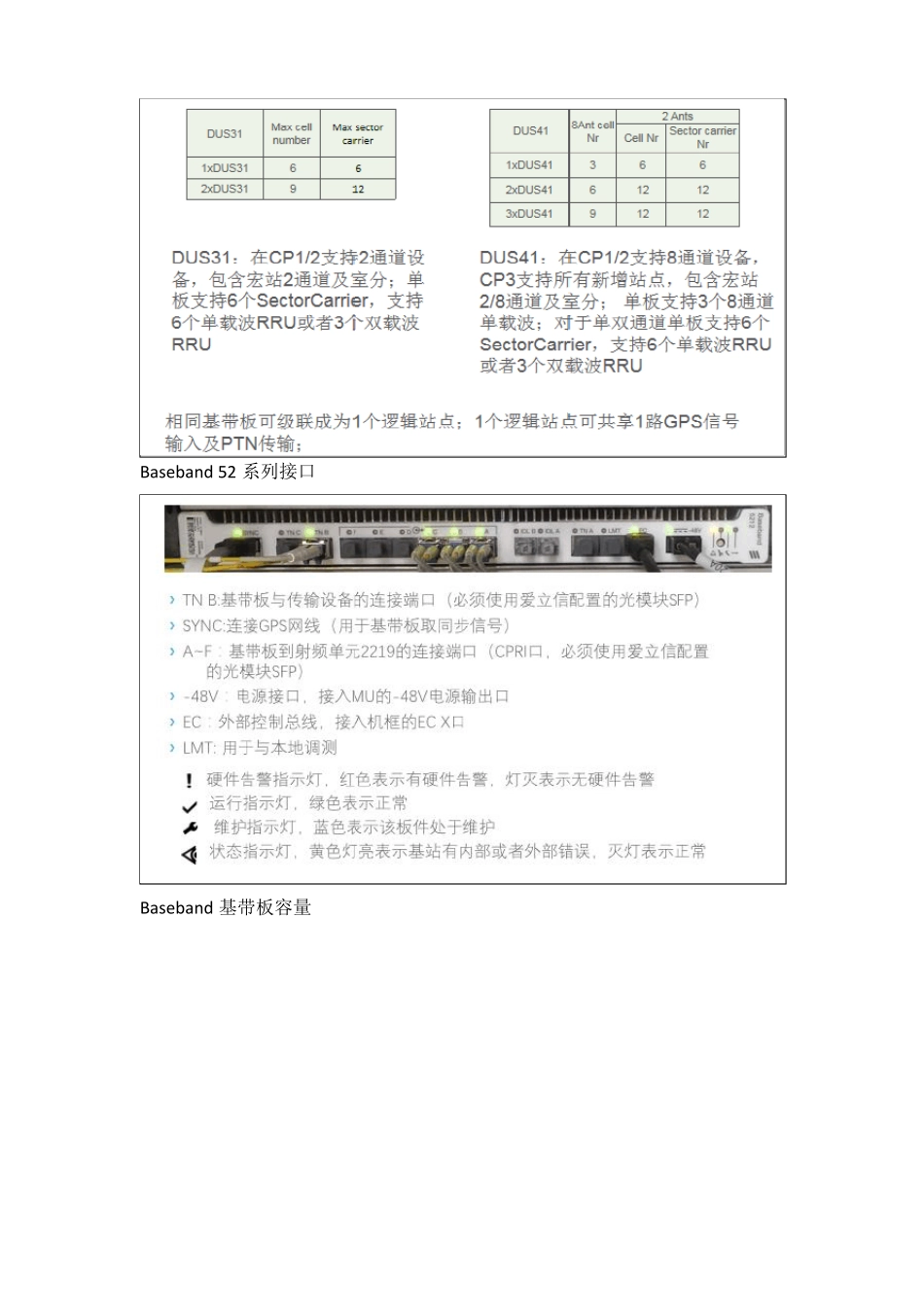

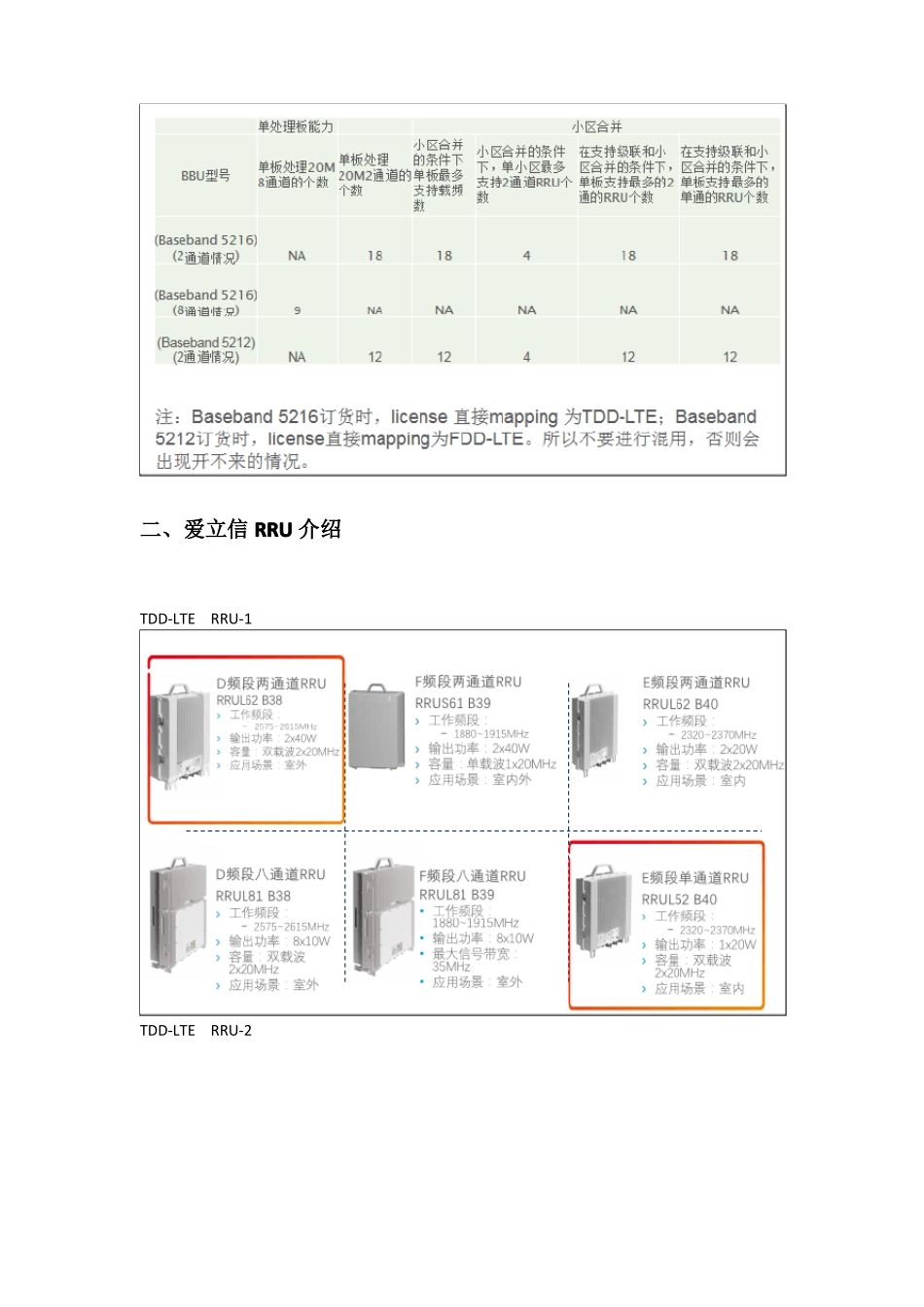

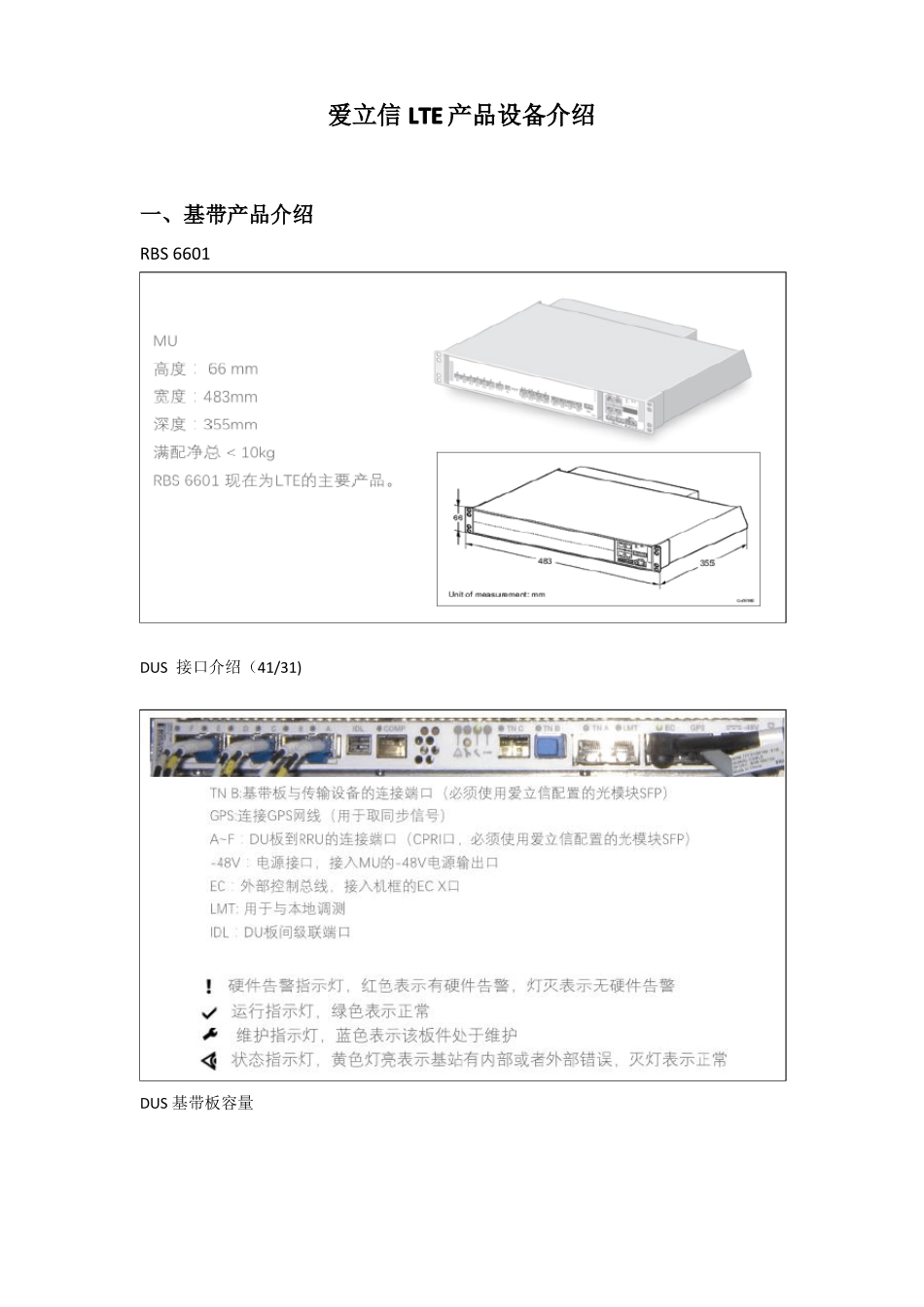

爱立信LTE产品设备介绍一、基带产品介绍RBS6601DUS接口介绍（41/31)DUS基带板容量Baseband52系列接口Baseband基带板容量二、爱立信RRU介绍TDD-LTERRU-1TDD-LTERRU-2TDD-LTERRU-3FDD-LTERRU-1FDD-LTERRU-2FDD-LTERRU-3FDD-LTERRU-4FDD-LTERRU-5三、载波的配置原则3.1室分场景双载频扩容室分场景扩容思路小区合并主要适用于TD-LTE建网初期覆盖受限的场景；为了适应话务的发展，站点需要扩容，建议首先解除小区合并，最大化单载频的话务吸收能力；然后在此基础上进行双载波扩容；DUS31/41室分应用原则单板支持6个SectorCarrier，即3个双载频RRU或2个三载频RRU，超过正常扩展基带板卡；1个逻辑站点支持两块基带级联2*DUS31支持9个小区/12个SectorCarrier，支持4个双载波的RRU，3个三载波的RRU；2*DUS41支持12个小区/12个SectorCarrier，支持6个双载波的RRU，4个三载波的RRU；单载频RRU级联最多4级，双载频RRU级联最多2级，因此容量场景建议采用星型连接，减少容量扩展过程避免室分系统的光路调整；Baseband5216室分应用原则单板支持18个SectorCarrier，即6个3载波RRU（只能是双通道）。单载频RRU级联最多4级，双载频RRU级联最多2级，因此容量场景建议采用星型连接，减少容量扩展过程避免室分系统的光路调整；3.2、室分场景DUS双载频扩容示例3.3室分场景DUS三载频扩容示例3.4室分场景BB三载频扩容示例爱立信RDS系统IRU2242室内射频单元接口介绍RemoteIRU2242机壳介绍RemoteIRU2242机壳接口介绍IRU
