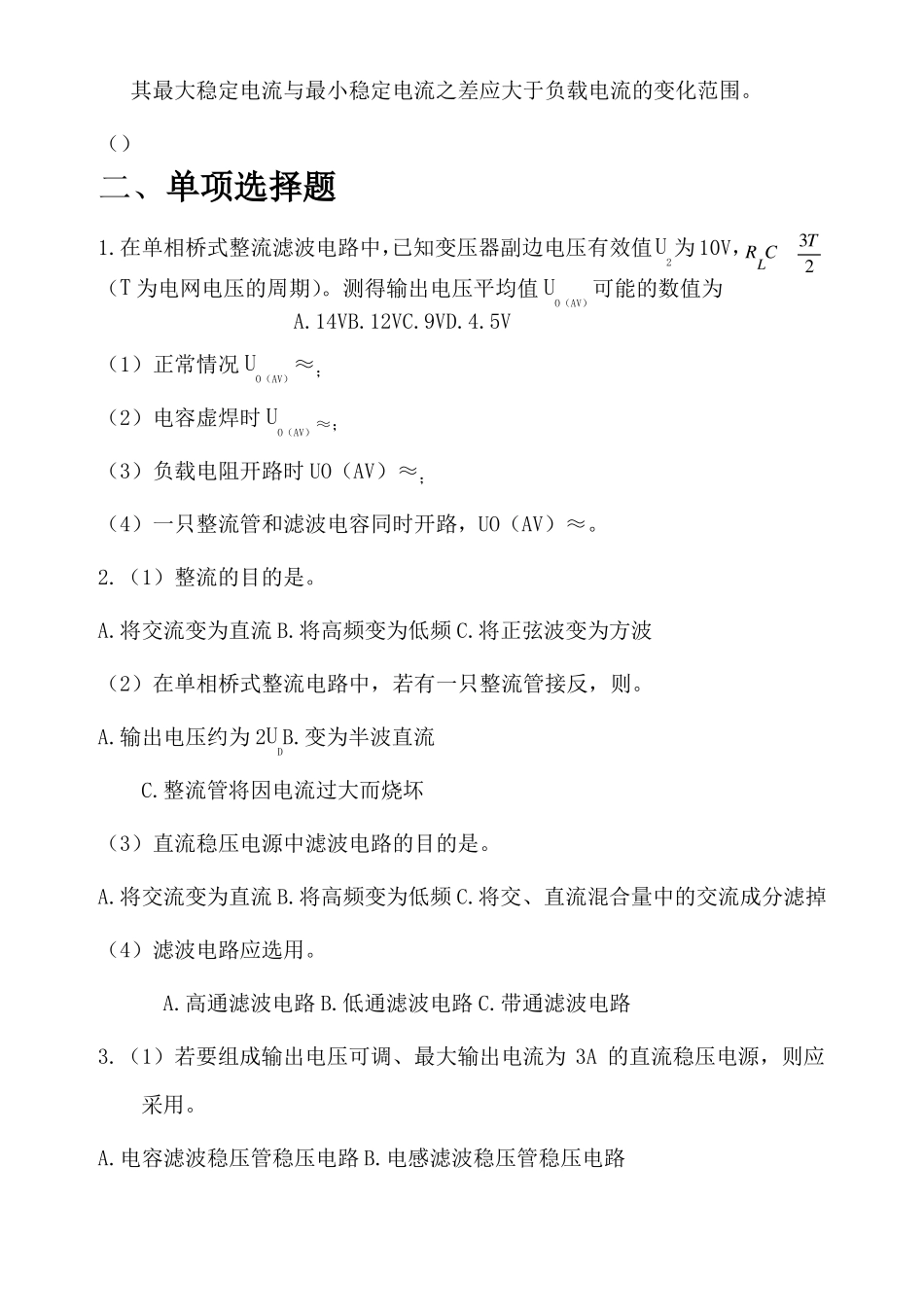

直流稳压电源课堂练习一、判断题1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。（）2.单相桥式整流电路在输入交流电的每个半周内都有两只二极管导通。()3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。因此，它们的整流管的平均电流比值为2:1。（）4.若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为2U2。（）5.当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。（）6.一般情况下，开关型稳压电路比线性稳压电路效率高。（）7.整流电路可将正弦电压变为脉动的直流电压。（）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。（）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。（）10.线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。（）11.因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。（）12.在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。（）二、单项选择题1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U2为10V，RLC（T为电网电压的周期）。测得输出电压平均值UO（AV）可能的数值为A.14VB.12VC.9VD.4.5V（1）正常情况UO（AV）≈；（2）电容虚焊时UO（AV）≈；（3）负载电阻开路时UO（AV）≈；（4）一只整流管和滤波电容同时开路，UO（AV）≈。2.（1）整流的目的是。A.将交流变为直流B.将高频变为低频C.将正弦波变为方波（2）在单相桥式整流电路中，若有一只整流管接反，则。A.输出电压约为2UDB.变为半波直流C.整流管将因电流过大而烧坏（3）直流稳压电源中滤波电路的目的是。A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉（4）滤波电路应选用。A.高通滤波电路B.低通滤波电路C.带通滤波电路3.（1）若要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应采用。A.电容滤波稳压管稳压电路B.电感滤波稳压管稳压电路3T2C.电容滤波串联型稳压电路D.电感滤波串联型稳压电路（2）串联型稳压电路中的放大环节所放大的对象是。A.基准电压B.采样电压C.基准电压与采样电压之差（3）开关型直流电源比线性直流电源效率高的原因是。A.调整管工作在开关状态B.输出端有LC滤波电路C.可以不用电源变压器（4）在脉宽调制式串联型开关稳压电路中，为使输出电压增大，对调整管基极控制信号的要求是。A.周期不变，占空比增大B.频率增大，占空比不变C.在一个周期内，高电平时间不变，周期增大三、计算题1.在图1所示稳压电路中，已知稳压管的稳定电压UZ为6V，最小稳定电流IZmin为5mA，最大稳定电流IZmax为40mA；输入电压UI为15V，波动范围为±10％；限流电阻R为200Ω。（1）电路是否能空载？为什么？（2）作为稳压电路的指标，负载电流IL的范围为多少？图12.电路如图2所示。合理连线，构成5V的直流电源。图23.电路如图3所示，变压器副边电压有效值为2U2。（1）画出u2、uD1和uO的波形；（2）求出输出电压平均值UO（AV）和输出电流平均值IL（AV）的表达式；（3）二极管的平均电流ID（AV）和所承受的最大反向电压URmax的表达式。图34.电路如图4所示，变压器副边电压有效值U21＝50V，U22＝20V。试问：（1）输出电压平均值UO1（AV）和UO2（AV）各为多少？（2）各二极管承受的最大反向电压为多少？图45.分别判断图5所示各电路能否作为滤波电路，简述理由。图56.电路如图8所示，已知稳压管的稳定电压UZ＝6V，晶体管的UBE＝0.7V，R1＝R2＝R3＝300Ω，UI＝24V。判断出现下列现象时，分别因为电路产生什么故障（即哪个元件开路或短路）。（1）UO≈24V；（2）UO≈23.3V；（3）UO≈12V且不可调；（4）UO≈6V且不可调；图6直流稳压电源课堂练习参考答案一、判断题1×2√3√×4√5×6√7√8√9×10√11√12×√二、选择题1.（1）B（2）C（3）A（4）D2.（1）A（2）C（3）C（4）B3.（1）D（2）C（3）A（4）A三、计算题1.解：（1）由于空载...
