新型外墙复合保温一体化外模板施工技术VIP专享VIP免费

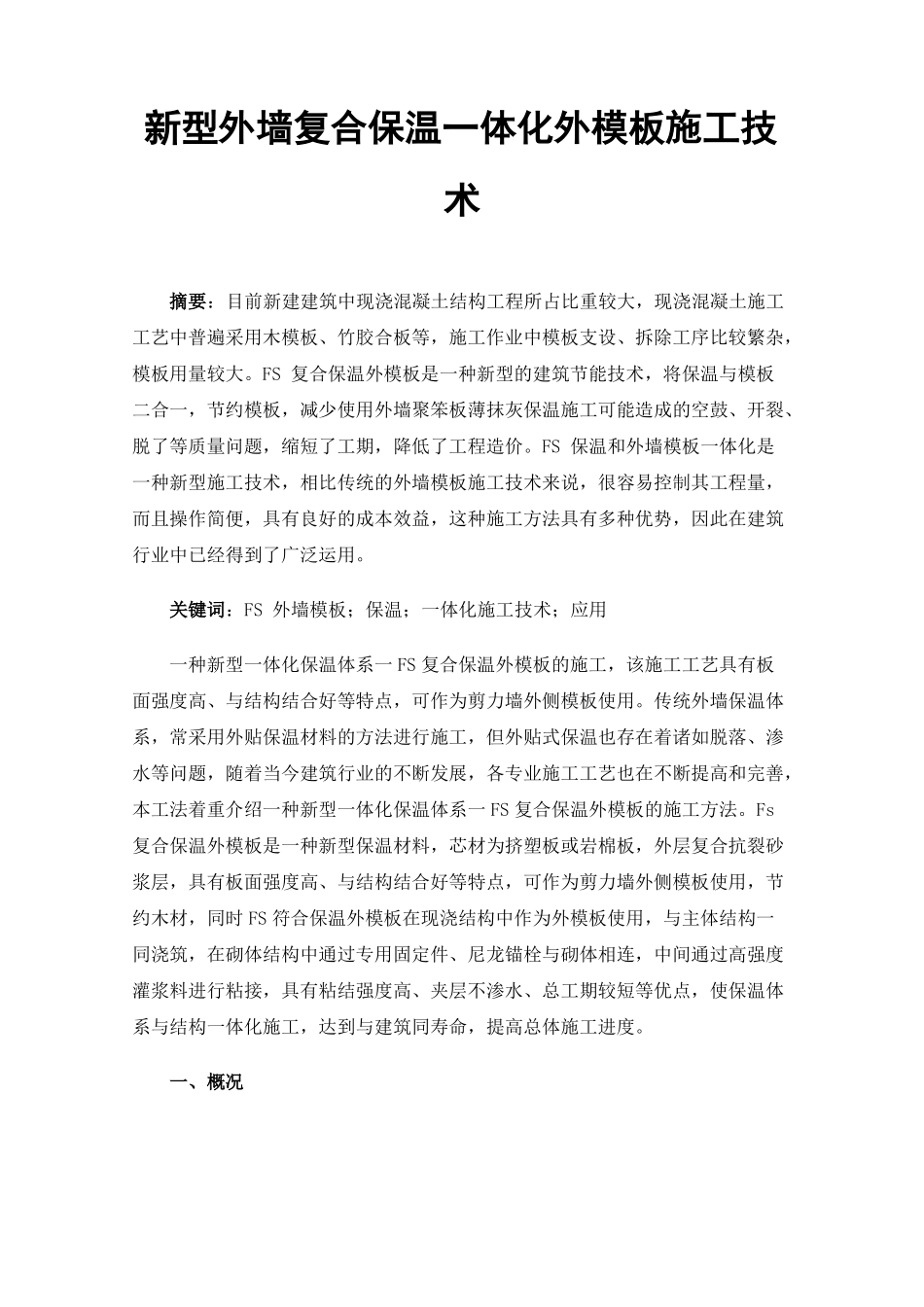

新型外墙复合保温一体化外模板施工技术摘要：目前新建建筑中现浇混凝土结构工程所占比重较大，现浇混凝土施工工艺中普遍采用木模板、竹胶合板等，施工作业中模板支设、拆除工序比较繁杂，模板用量较大。FS复合保温外模板是一种新型的建筑节能技术，将保温与模板二合一，节约模板，减少使用外墙聚笨板薄抹灰保温施工可能造成的空鼓、开裂、脱了等质量问题，缩短了工期，降低了工程造价。FS保温和外墙模板一体化是一种新型施工技术，相比传统的外墙模板施工技术来说，很容易控制其工程量，而且操作简便，具有良好的成本效益，这种施工方法具有多种优势，因此在建筑行业中已经得到了广泛运用。关键词：FS外墙模板；保温；一体化施工技术；应用一种新型一体化保温体系一FS复合保温外模板的施工，该施工工艺具有板面强度高、与结构结合好等特点，可作为剪力墙外侧模板使用。传统外墙保温体系，常采用外贴保温材料的方法进行施工，但外贴式保温也存在着诸如脱落、渗水等问题，随着当今建筑行业的不断发展，各专业施工工艺也在不断提高和完善，本工法着重介绍一种新型一体化保温体系一FS复合保温外模板的施工方法。Fs复合保温外模板是一种新型保温材料，芯材为挤塑板或岩棉板，外层复合抗裂砂浆层，具有板面强度高、与结构结合好等特点，可作为剪力墙外侧模板使用，节约木材，同时FS符合保温外模板在现浇结构中作为外模板使用，与主体结构一同浇筑，在砌体结构中通过专用固定件、尼龙锚栓与砌体相连，中间通过高强度灌浆料进行粘接，具有粘结强度高、夹层不渗水、总工期较短等优点，使保温体系与结构一体化施工，达到与建筑同寿命，提高总体施工进度。一、概况某工程项目共152719．19m2，地下二层，地上包含2栋23层，1栋22层、1栋21层、1栋20层1栋3层幼儿园，其中外墙保温体系均采用了FS复合保温外模板，整体效果良好，外墙平整度合格。并经过一个冬季的冻融循环，外贴石材部分未出现脱落现象，满足施工需要。标准层可达到5天一层，满足施工进度要求，外墙仅施工饰面层，相比传统外贴型保温体系，节约工期30多天。施工特点①与结构一同施工，粘接强度高，粘结面密实，不渗水、不脱落。②FS复合保温外模板外侧设置了保温过渡层，避免传统保温体系因温度变化导致的内部应力改变而造成抹灰面层开裂、空鼓等质量通病。③FS复合保温外模板为多层复合材料，主要由保温芯材、加强肋、内侧3mm后粘结加强层，外侧lmm粘结层、8ram保温过渡层、3mm粘结加强层组成，FS复合保温外模板外侧还有20mm的聚合物砂浆找平层，芯材外侧保护层可达30mm以上，较传统外贴式保温体系在芯材不变的情况下，增强了保温体系的防火性能。④材料抗冲击、抗弯荷载性能较传统木模板性能更高，可采用传统木模板加固方式进行加固，不需对工人进行针对性培训，工人适应时间短，上手较快。二、技术原理需做保温的现浇结构在模板加固时，内侧采用传统木模板，外侧采用FS复合保温外模板，加固方式与传统木模板加固方式相同。为提高FS复合保温外模板与主体结构之间的拉结，FS复合保温外模板通过专用尼龙锚栓与现浇结构相连，尼龙锚栓锚入现浇结构内长度不小于50mm。待剪力墙混凝土强度达到5MPa以上(室外温度20℃约20h，以同条件试块强度为准)后方可拆除剪力墙内侧木模板，外侧用于固定FS复合保温外模板的主、次楞可随内侧模板一同拆除，Fs复合保温外模板作为保温体系不需拆除。在砌体结构施工时，先通过专用F型金属固定件将FS复合保温外模板安装就位，然后开始砌体结构施工，砌筑时应主体每皮砖缝内均应压人专用尼龙锚栓，待砌筑完成后，用高强度灌浆料将砌体与FS复合保温外模板之间缝隙灌满，保证FS复合保温外模板与砌体结构之间可靠粘结。三、外墙复合保温施工1、切割FS复合保温外模板。在使用FS复合保温外模板前，要以图纸为基础进行尺寸的设计，从而确定排版的分割方案，之后实现排版图的绘制．为了能够有效降低施工难度，减少拼缝处的开裂，可以使用主规格尺寸实现，如果部分部位不能够使用主规格进行安装，就要在施工过程中使用切割锯进行切割，使其成为能够满足需求的非主规格尺寸150mm以上。2、安装FS复合保温外模板连接件....
