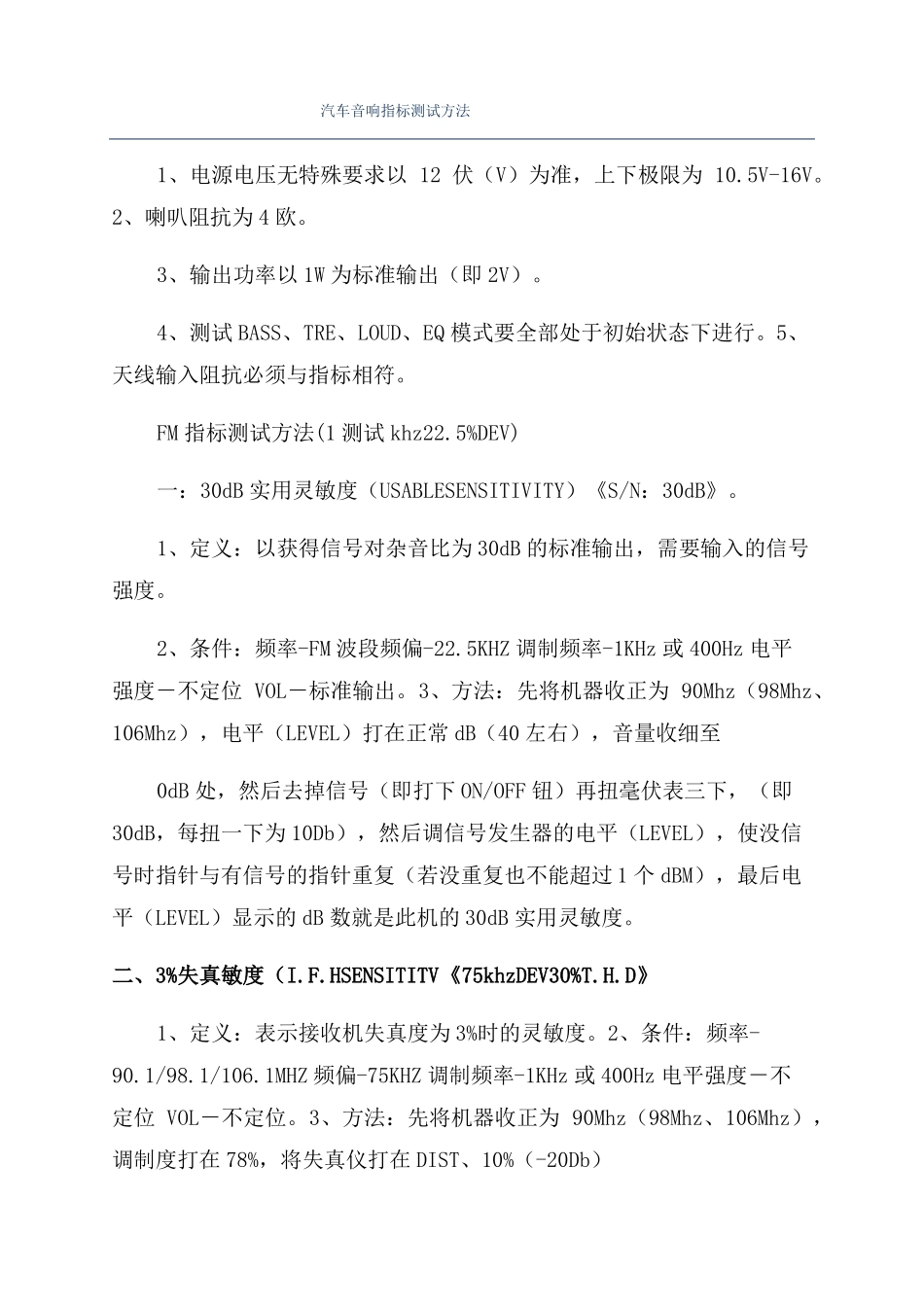

汽车音响指标测试方法1、电源电压无特殊要求以12伏（V）为准，上下极限为10.5V-16V。2、喇叭阻抗为4欧。3、输出功率以1W为标准输出（即2V）。4、测试BASS、TRE、LOUD、EQ模式要全部处于初始状态下进行。5、天线输入阻抗必须与指标相符。FM指标测试方法(1测试khz22.5%DEV)一：30dB实用灵敏度（USABLESENSITIVITY）《S/N：30dB》。1、定义：以获得信号对杂音比为30dB的标准输出，需要输入的信号强度。2、条件：频率-FM波段频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－不定位VOL－标准输出。3、方法：先将机器收正为90Mhz（98Mhz、106Mhz），电平（LEVEL）打在正常dB（40左右），音量收细至0dB处，然后去掉信号（即打下ON/OFF钮）再扭毫伏表三下，（即30dB，每扭一下为10Db），然后调信号发生器的电平（LEVEL），使没信号时指针与有信号的指针重复（若没重复也不能超过1个dBM），最后电平（LEVEL）显示的dB数就是此机的30dB实用灵敏度。二、3%失真敏度（I.F.HSENSITITV《75khzDEV30%T.H.D》1、定义：表示接收机失真度为3%时的灵敏度。2、条件：频率-90.1/98.1/106.1MHZ频偏-75KHZ调制频率-1KHz或400Hz电平强度－不定位VOL－不定位。3、方法：先将机器收正为90Mhz（98Mhz、106Mhz），调制度打在78%，将失真仪打在DIST、10%（-20Db）档，然后分别调整音量电位器和发生器的电平（LEVEL）dB数，使失真仪指针指在3%失真灵敏度（例如：电平（LEVEL）dB数为11，那么3%失真灵敏度就是11）。三、-3dB极限灵敏度（-3dBLIMITINGSENSITIVITY）1、定义：表示输出信号强度值，使输出从完全限制条件下降低3DB。2、条件：频率-98MHZ频偏-75KHZ调制频率-1KHz或400Hz电平强度－60DBVOL－标准输出。3、方法：先将机器收正为98MHz，电平（ELVEL）打在66dB数，音量收细至0dB处，然后减少发生器的电平（LEVEL）dB数，到毫伏表指针减少3个dB时停，此时的电平（LEVEL）dB数就是些时-3dB的极限灵敏度。1、定义：表示信号输出与杂音之比。2、条件：频率-98MHZ频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－60DBVOL－标准输出。3、方法：先将机器比收正为98Mhz，电平（LEVEL）打在66dB，音量收细至0dB处，然后去掉信号（即打下NO/OFF钮）再打毫伏表，每扭一下为10dB，但毫伏表针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的资数（每档为10dB），（例：你一共打了三次指针数为6，那么信噪比就是30+6=36dB）。就是些机的信噪比值。五、中频抑制（IFREJECTION600KHZ）1、定义：测量接收机调谐于低端90MHZ时排除中频干扰的能力。2、条件：频率-90MHZ与中频10.7MHZ频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－最大灵敏度VOL－最大。3、方法：将机器收正为90MHZ，先测出实敏度的dB数，再将FREQ90Mhz转为10.7Mhz(FM中频),然后调节电平(LEVEL)dB数,使指针指在2V时所显的dB减去实用灵敏度的dB数就是中频抑制的值。六、中频频率（INTERMEDIATEFREQUENCY）1、定义：测试接收机10.7MHZ中频频率的偏移状况。2、条件：频率-FM波段频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－不定位（可选用100DB）VOL－不失真最大位置。3、方法：先测出中频抑制，然后微调信号发生器的FUNCTION钮，将波形调到最正（最靓）时，发生器所显的频率就是中频率（例：发生器显示：10.9、那么中频频率就是10.9）。七、假（镜）象抑制（IMAGEREJECTION1）1、定义：当接收机调谐于高端频率（106MHZ）时，排除假象频率（106+2IF=127.4MHZ）的能力。2、条件：频率-106MHZ与127.4MHZ频偏-22.5KHZ调制频率-1KHz或400Hz电平强度－最大灵敏度VOL－最大。3、方法：将机器收正为106.0Mhz(av收1400khz)，先测出实用灵敏度的dB数，然后将信号发生器频率改为127.Mhz（10.7某2+105.9=237.4Mhz；但考虑到106有的地方有电台，所以一般用105.9Mhz；10.7某2+105.9=127.3Mhz）,然后调节电平（LEVEL）dB数，使指针批在2V，再用些dB数减去实用灵敏度的dB数就是假（镜）象抑抑的值。AM应输入0.455某2+1400=2310khz)。八、AM限幅（抑制）；（AMSUPPRESSION）先将机器收正为90Mhz，电平（LEVEL）打在66dB，音量收细至0dB，再将调制度由22.5%改为30%(即MOD由FM22.5转...
