氧传感器波形分析课件VIP免费

氧传感器波形分析课件_第1页
1/22

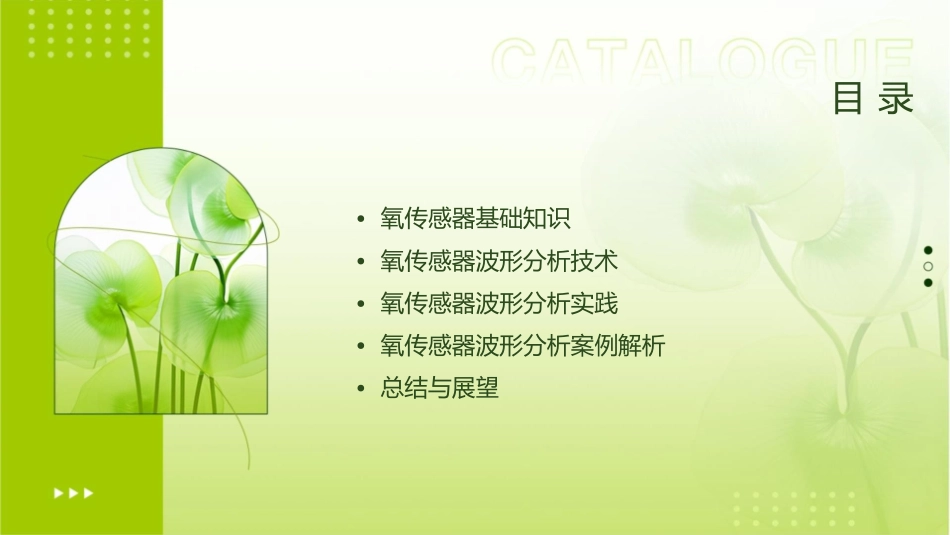

氧传感器波形分析课件_第2页
2/22
氧传感器波形分析课件_第3页
3/22
氧传感器波形分析课件目录•氧传感器基础知识•氧传感器波形分析技术•氧传感器波形分析实践•氧传感器波形分析案例解析•总结与展望PART01氧传感器基础知识氧传感器的构造和工作原理氧传感器的构造通常由一个陶瓷基体、加热元件、测量元件和电极组成。氧传感器的工作原理通过测量元件测量氧离子在陶瓷基体上的电压,从而测量氧气浓度。氧传感器的类型和特点线性型氧传感器输出电压与氧气浓度呈线性关系,测量范围较小。开关型氧传感器输出电压在一定范围内变化,测量范围较大。加热型和非加热型氧传感器加热型具有较快的响应速度和较低的零点漂移,而非加热型则具有较低的成本和功耗。氧传感器的应用场景010203汽车领域环保领域医疗领域用于检测尾气中的氧气含量,控制燃油喷射和燃烧效果。用于检测空气中的氧气含量,评估空气质量。用于呼吸机和麻醉机中,监测病人呼吸情况。PART02氧传感器波形分析技术氧传感器波形的基本概念和参数氧传感器波形的基本概念氧传感器波形是氧传感器输出的电信号,随时间变化而变化。它反映了被测气体中氧气浓度的变化。氧传感器波形的参数包括峰值电压、响应时间、恢复时间等。峰值电压反映了被测气体中氧浓度的最大值;响应时间指氧传感器输出达到峰值电压所需的时间;恢复时间指氧传感器输出从峰值电压恢复到稳定状态所需的时间。氧传感器波形的生成和变化规律氧传感器波形的生成氧传感器波形由氧传感器内部的化学反应产生。当被测气体中的氧气进入氧传感器时,氧气与传感器的敏感材料发生化学反应,产生电信号。氧传感器波形的变化规律在被测气体中氧气浓度变化的情况下,氧传感器波形也会相应地变化。具体来说,当氧气浓度增加时,氧传感器输出的电压也会增加;反之,当氧气浓度减少时,氧传感器输出的电压也会减少。氧传感器波形的分析和解读方法氧传感器波形的分析通过对氧传感器波形进行分析,可以获得被测气体中氧气浓度的实时变化情况。例如,通过观察氧传感器波形的峰值电压,可以得知被测气体中氧浓度的最大值;通过测量氧传感器波形的响应时间和恢复时间,可以评估氧传感器的性能。氧传感器波形的解读方法根据不同的应用场景和目的,解读氧传感器波形的方法也有所不同。例如,在发动机控制系统中,通过对氧传感器波形进行解读,可以控制发动机的空燃比;在环保监测领域中,通过对氧传感器波形进行解读和分析,可以评估大气中污染物的排放情况。PART03氧传感器波形分析实践氧传感器波形的采集和整理采集设备采集方法数据整理采用高精度数据采集设备,确保采集的波形数据准确无误。制定合理的采集方案,包括采集时间、温度、气压等环境因素,以获取全面的波形数据。对采集的波形数据进行整理,包括去噪、平滑处理等,以提高数据质量。氧传感器波形的处理和优化优化算法运用优化算法对波形数据进行优化,提高氧传感器的工作效率和精度。数据处理采用数字信号处理技术对波形数据进行处理,提取有用的特征值。补偿算法采用补偿算法对波形数据进行修正,以消除环境因素对氧传感器的影响。氧传感器波形的分析和解读实例实例分析解读方法应用实例选取典型的氧传感器波形数据进行分析,包括正常波形和异常波形。介绍解读氧传感器波形的方法和技巧,帮助读者更好地理解氧传感器的运行状态。介绍氧传感器波形分析在汽车、航空航天等领域的应用情况,以及实际效果展示。PART04氧传感器波形分析案例解析案例一:发动机氧传感器波形分析波形分析发动机氧传感器波形通常具有明显的周期性,每个周期内包含一个上升沿和一个下降沿。上升沿表示混合气浓度的增加,下降沿表示混合气浓度的减少。通过分析波形,可以判断发动机的燃烧状况和混合气的浓度。故障诊断当发动机氧传感器波形出现异常时,如波动幅度过小或过大,或者波形出现平直等,可能表明发动机存在故障,如燃烧不充分、排放超标等。解决方案根据波形分析结果,可以针对性地调整发动机的混合气浓度,或者检查氧传感器的线路和元件是否存在故障。案例二波形分析010203汽车排放控制系统的氧传感器波形通常与发动机氧传感器波形类似,但还具有一个额外的特性,即排放峰值。这个峰值表示汽车排放的...
