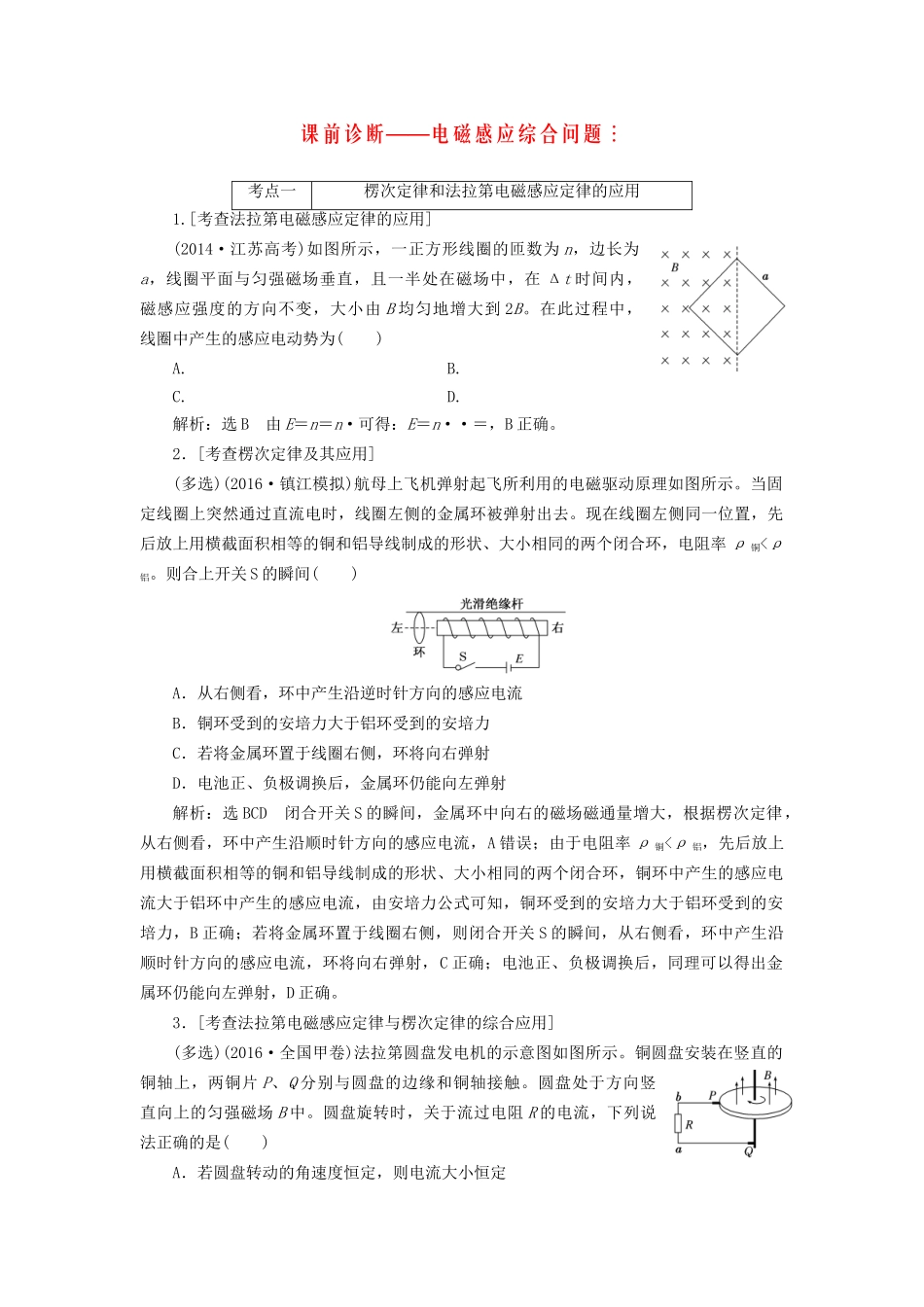

——课前诊断电磁感应综合问题考点一楞次定律和法拉第电磁感应定律的应用1.[考查法拉第电磁感应定律的应用](2014·江苏高考)如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B。在此过程中，线圈中产生的感应电动势为()A.B.C.D.解析：选B由E＝n＝n·可得：E＝n··＝，B正确。2．[考查楞次定律及其应用](多选)(2016·镇江模拟)航母上飞机弹射起飞所利用的电磁驱动原理如图所示。当固定线圈上突然通过直流电时，线圈左侧的金属环被弹射出去。现在线圈左侧同一位置，先后放上用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，电阻率ρ铜<ρ铝。则合上开关S的瞬间()A．从右侧看，环中产生沿逆时针方向的感应电流B．铜环受到的安培力大于铝环受到的安培力C．若将金属环置于线圈右侧，环将向右弹射D．电池正、负极调换后，金属环仍能向左弹射解析：选BCD闭合开关S的瞬间，金属环中向右的磁场磁通量增大，根据楞次定律，从右侧看，环中产生沿顺时针方向的感应电流，A错误；由于电阻率ρ铜<ρ铝，先后放上用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，铜环中产生的感应电流大于铝环中产生的感应电流，由安培力公式可知，铜环受到的安培力大于铝环受到的安培力，B正确；若将金属环置于线圈右侧，则闭合开关S的瞬间，从右侧看，环中产生沿顺时针方向的感应电流，环将向右弹射，C正确；电池正、负极调换后，同理可以得出金属环仍能向左弹射，D正确。3．[考查法拉第电磁感应定律与楞次定律的综合应用](多选)(2016·全国甲卷)法拉第圆盘发电机的示意图如图所示。铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触。圆盘处于方向竖直向上的匀强磁场B中。圆盘旋转时，关于流过电阻R的电流，下列说法正确的是()A．若圆盘转动的角速度恒定，则电流大小恒定B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍解析：选AB由右手定则知，圆盘按如题图所示的方向转动时，感应电流沿a到b的方向流动，选项B正确；由感应电动势E＝Bl2ω知，角速度恒定，则感应电动势恒定，电流大小恒定，选项A正确；角速度大小变化，感应电动势大小变化，但感应电流方向不变，选项C错误；若ω变为原来的2倍，则感应电动势变为原来的2倍，电流变为原来的2倍由P＝I2R知，电流在R上的热功率变为原来的4倍，选项D错误。4．[考查导体棒切割磁感线产生的电动势大小和方向分析](2016·“”杭州市五校联盟一诊)如图所示，在置于匀强磁场中的平行导轨上，横跨在两导轨间的导体杆PQ以速度v向右匀速移动，已知磁场的磁感应强度为B、方向垂直于导轨平面(即纸面)向外，导轨间距为l，闭合电路acQPa中除电阻R外，其他部分的电阻忽略不计，则()A．电路中的感应电动势E＝IlBB．电路中的感应电流I＝C．通过电阻R的电流方向是由a向cD．通过PQ杆中的电流方向是由Q向P解析：选B导体杆垂直切割磁感线，产生的感应电动势为：E＝Blv，故A错误；电路中的感应电流为：I＝＝，故B正确；由右手定则可知，PQ中产生的感应电流从P流向Q，通过R的电流方向从c流向a，故C、D错误。考点二电磁感应中的图像问题5.[考查电磁感应中感应电流的图像](2016·邯郸调研)如图中有A、B两个线圈。线圈B连接一电阻R，要使流过电阻R的电流大小恒定，且方向由c点流经电阻R到d点。设线圈A中电流i从a点流入线圈的方向为正方向，则线圈A中的电流随时间变化的图像是()解析：选A要产生流过电阻R的电流大小恒定，且方向由c点流经电阻R到d点，则有先从b电流流入，且大小减小，根据楞次定律与右手螺旋定则可知，符合要求，故A正确。当电流i从a点流入线圈，且大小减小时，根据楞次定律可知，电流从d点流经电阻R到c点，故B错误。要使流过电阻R的电流大小恒定，根据法拉第电磁感应定律，则通入电流必须均匀变化，故C、D错误。6．[考查电磁感应中感应电流和安培力的图像问题](多选)(2016...
