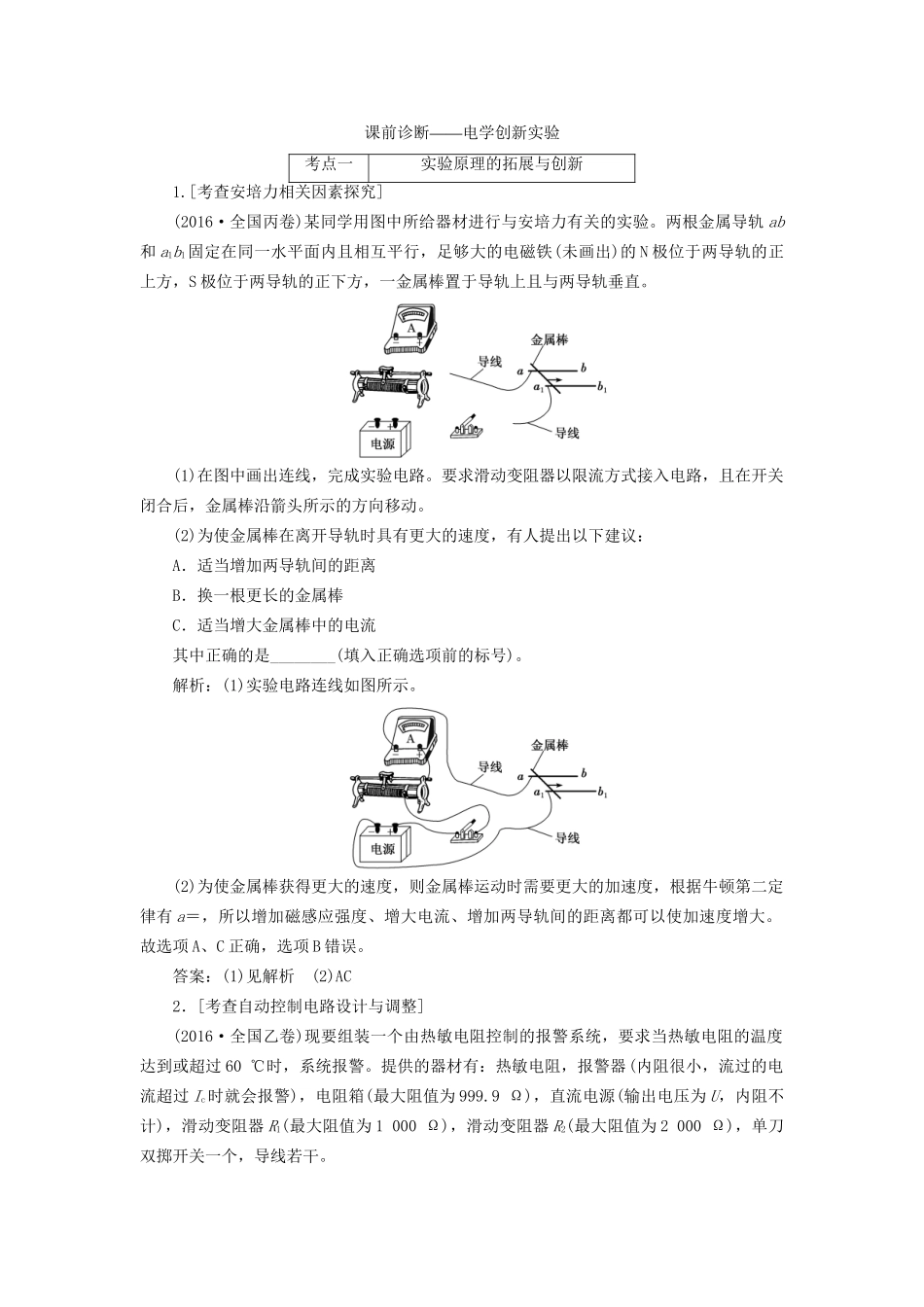

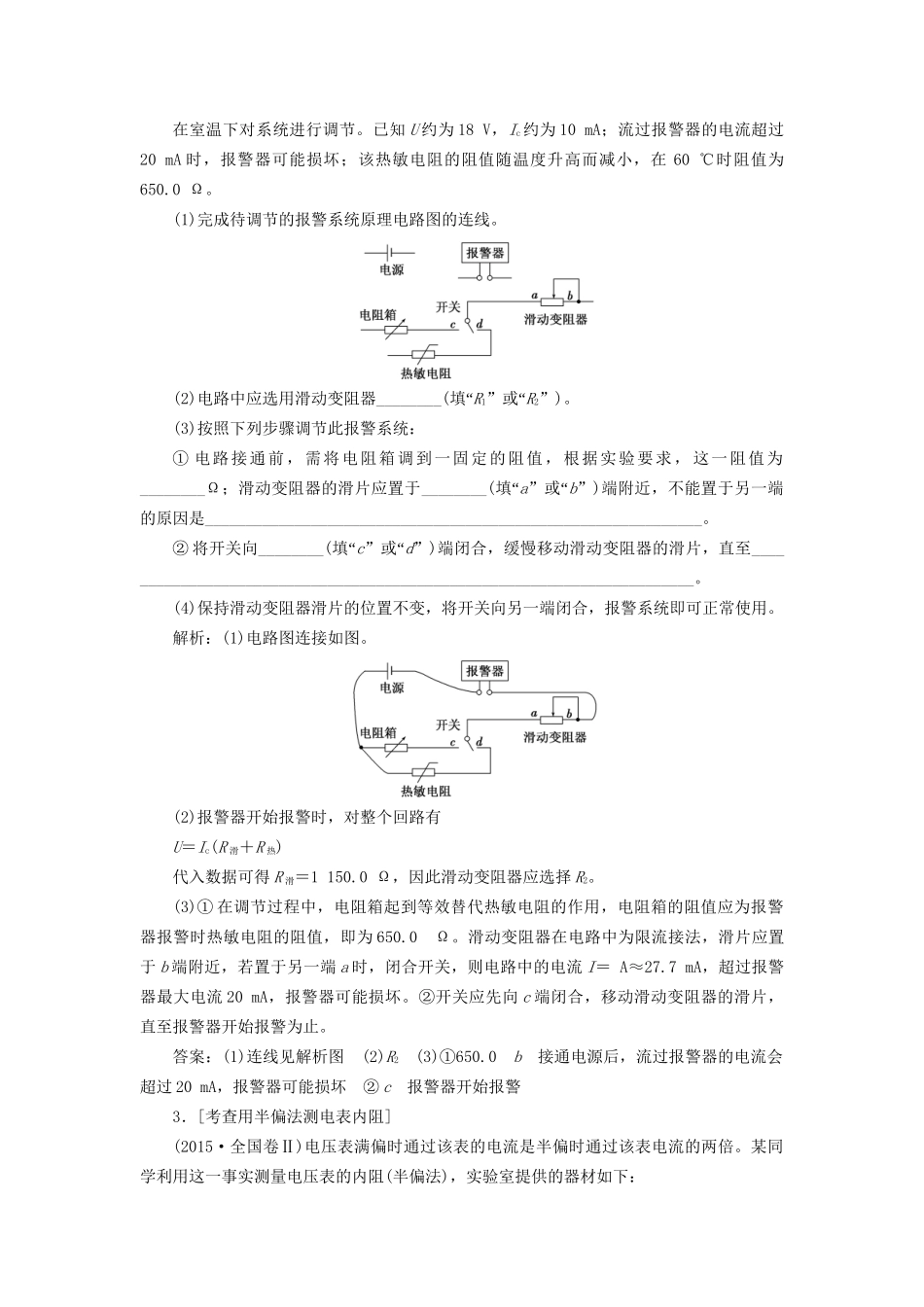

——课前诊断电学创新实验考点一实验原理的拓展与创新1.[考查安培力相关因素探究](2016·全国丙卷)某同学用图中所给器材进行与安培力有关的实验。两根金属导轨ab和a1b1固定在同一水平面内且相互平行，足够大的电磁铁(未画出)的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直。(1)在图中画出连线，完成实验电路。要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动。(2)为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：A．适当增加两导轨间的距离B．换一根更长的金属棒C．适当增大金属棒中的电流其中正确的是________(填入正确选项前的标号)。解析：(1)实验电路连线如图所示。(2)为使金属棒获得更大的速度，则金属棒运动时需要更大的加速度，根据牛顿第二定律有a＝，所以增加磁感应强度、增大电流、增加两导轨间的距离都可以使加速度增大。故选项A、C正确，选项B错误。答案：(1)见解析(2)AC2．[考查自动控制电路设计与调整](2016·全国乙卷)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警。提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1000Ω)，滑动变阻器R2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干。在室温下对系统进行调节。已知U约为18V，Ic约为10mA；流过报警器的电流超过20mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω。(1)完成待调节的报警系统原理电路图的连线。(2)电路中应选用滑动变阻器________(“填R1”“或R2”)。(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(“填a”“或b”)端附近，不能置于另一端的原因是_____________________________________________________________。②将开关向________(“填c”“或d”)端闭合，缓慢移动滑动变阻器的滑片，直至________________________________________________________________________。(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用。解析：(1)电路图连接如图。(2)报警器开始报警时，对整个回路有U＝Ic(R滑＋R热)代入数据可得R滑＝1150.0Ω，因此滑动变阻器应选择R2。(3)①在调节过程中，电阻箱起到等效替代热敏电阻的作用，电阻箱的阻值应为报警器报警时热敏电阻的阻值，即为650.0Ω。滑动变阻器在电路中为限流接法，滑片应置于b端附近，若置于另一端a时，闭合开关，则电路中的电流I＝A≈27.7mA，超过报警器最大电流20mA，报警器可能损坏。②开关应先向c端闭合，移动滑动变阻器的滑片，直至报警器开始报警为止。答案：(1)连线见解析图(2)R2(3)①650.0b接通电源后，流过报警器的电流会超过20mA，报警器可能损坏②c报警器开始报警3．[考查用半偏法测电表内阻](2015·全国卷Ⅱ)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：待测电压表(量程3V，内阻约为3000Ω)，电阻箱R0(最大阻值为99999.9Ω)，滑动变阻器R1(最大阻值100Ω，额定电流2A)，电源E(电动势6V，内阻不计)，开关两个，导线若干。(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整。(2)根据设计的电路，写出实验步骤：_________________________________________________________________________________________________________________。(3)将这种方法测出的电压表内阻记为RV′，与电压表内阻的真实值RV相比，RV′________RV(“”“”“”填＞＝或＜)，主要理由是________________________________________________________________________________________________。解析：(1)因滑动变阻器阻值较小，所以选择滑动变阻器的分压接法。实验电路如图所示。(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小；闭合开...
