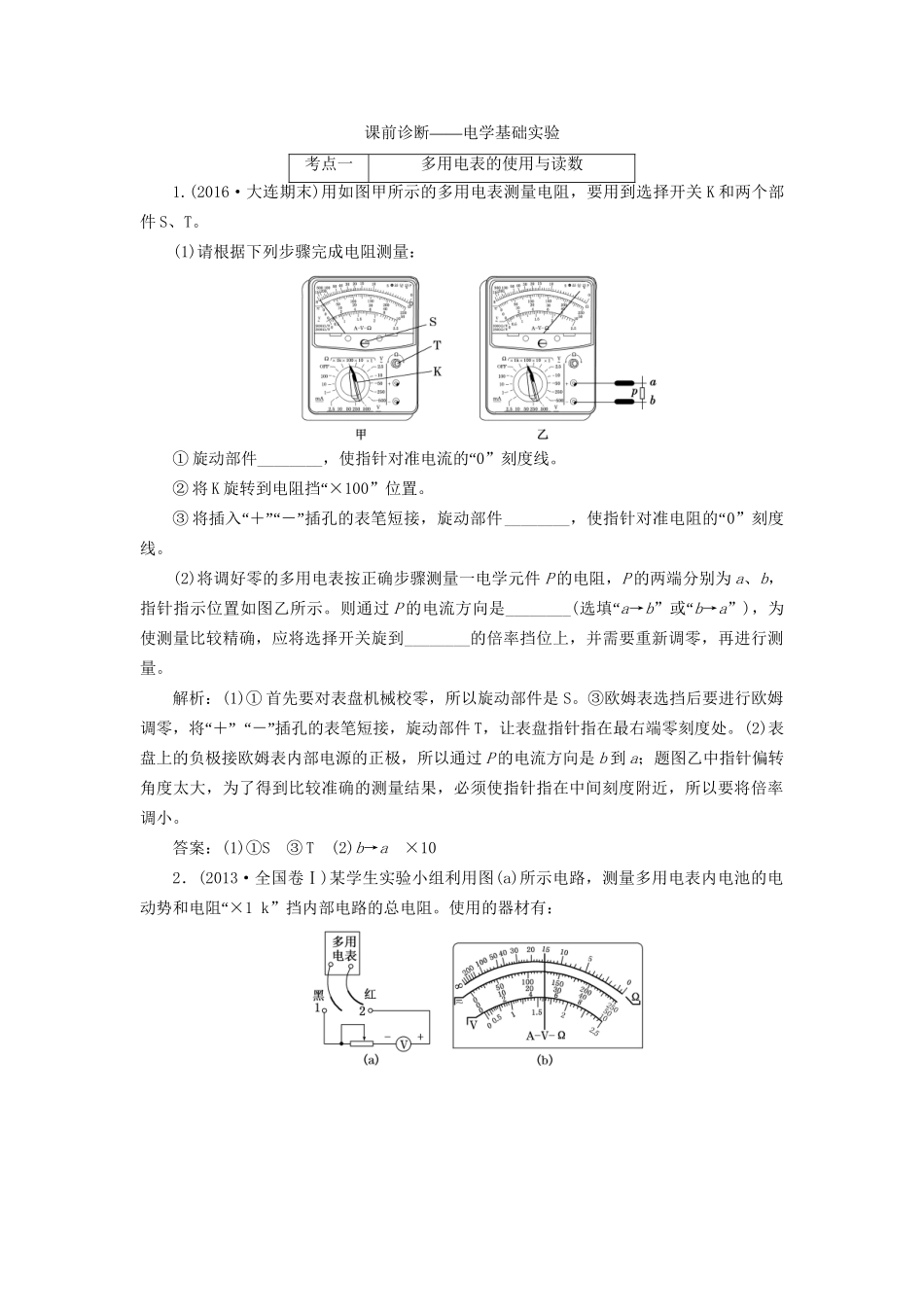

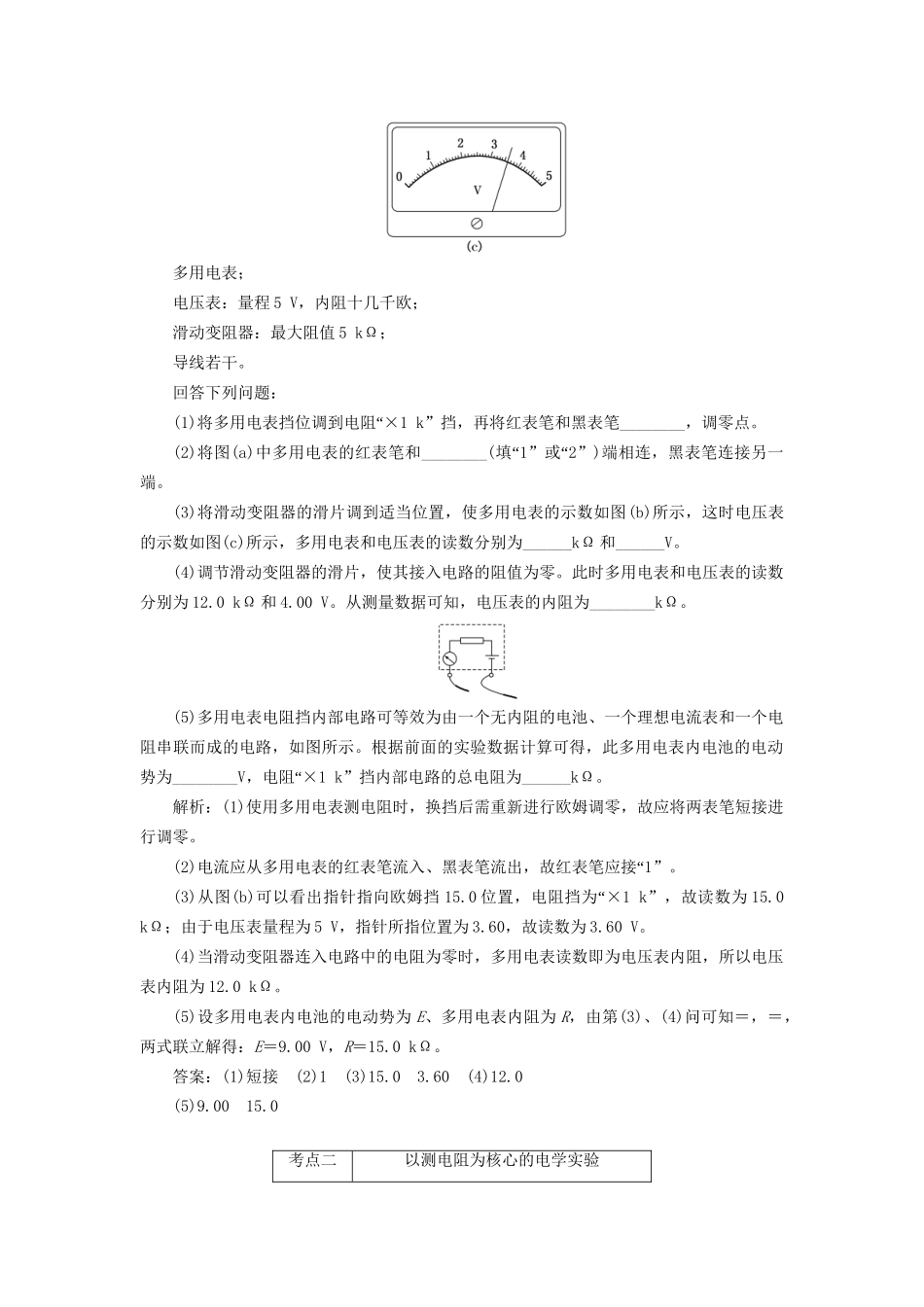

——课前诊断电学基础实验考点一多用电表的使用与读数1.(2016·大连期末)用如图甲所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。(1)请根据下列步骤完成电阻测量：①旋动部件________“，使指针对准电流的0”刻度线。②将K“旋转到电阻挡×100”位置。③“”“”将插入＋－插孔的表笔短接，旋动部件________“，使指针对准电阻的0”刻度线。(2)将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图乙所示。则通过P的电流方向是________(“选填a→b”“或b→a”)，为使测量比较精确，应将选择开关旋到________的倍率挡位上，并需要重新调零，再进行测量。解析：(1)①首先要对表盘机械校零，所以旋动部件是S。③欧姆表选挡后要进行欧姆“”调零，将＋“”－插孔的表笔短接，旋动部件T，让表盘指针指在最右端零刻度处。(2)表盘上的负极接欧姆表内部电源的正极，所以通过P的电流方向是b到a；题图乙中指针偏转角度太大，为了得到比较准确的测量结果，必须使指针指在中间刻度附近，所以要将倍率调小。答案：(1)①S③T(2)b→a×102．(2013·全国卷Ⅰ)某学生实验小组利用图(a)所示电路，测量多用电表内电池的电“动势和电阻×1k”挡内部电路的总电阻。使用的器材有：多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干。回答下列问题：(1)“将多用电表挡位调到电阻×1k”挡，再将红表笔和黑表笔________，调零点。(2)将图(a)中多用电表的红表笔和________(“填1”“或2”)端相连，黑表笔连接另一端。(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示，多用电表和电压表的读数分别为______kΩ和______V。(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0kΩ和4.00V。从测量数据可知，电压表的内阻为________kΩ。(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为________V“，电阻×1k”挡内部电路的总电阻为______kΩ。解析：(1)使用多用电表测电阻时，换挡后需重新进行欧姆调零，故应将两表笔短接进行调零。(2)“电流应从多用电表的红表笔流入、黑表笔流出，故红表笔应接1”。(3)从图(b)可以看出指针指向欧姆挡15.0“位置，电阻挡为×1k”，故读数为15.0kΩ；由于电压表量程为5V，指针所指位置为3.60，故读数为3.60V。(4)当滑动变阻器连入电路中的电阻为零时，多用电表读数即为电压表内阻，所以电压表内阻为12.0kΩ。(5)设多用电表内电池的电动势为E、多用电表内阻为R，由第(3)、(4)问可知＝，＝，两式联立解得：E＝9.00V，R＝15.0kΩ。答案：(1)短接(2)1(3)15.03.60(4)12.0(5)9.0015.0考点二以测电阻为核心的电学实验3.[考查描绘小电珠的伏安特性曲线](2015·福建高考)某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接。(1)实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大，请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；(2)某次测量，电流表指针偏转如图乙所示，则电流表的示数为________A；(3)该小组描绘出的伏安特性曲线如图丙所示，根据图线判断，将________只相同的小电珠并联后，直接与电动势为3V、内阻为1Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为____________W(保留两位小数)。解析：(1)电流表示数要从零开始逐渐增大，滑动变阻器要用分压接法，如图甲所示。(2)电流表示数为0.44A。(3)当外电路的总电阻与电源内阻相等时，电源有最大的输出功率，即小电珠的总功率最大，此时R外＝r＝1Ω，I＝＝A＝1.5A，U外＝＝1.5V，即每只小电珠两端的电压为1.5V，通过图像可知每只小电珠的电流为I0＝0.38A，n≈＝4(只)；通过每只小电珠的电流为I0，两端电压为U，根据闭合电路欧姆定律得：U＋nI0r＝E，而U＋4I0＝3V，U＝－4I0＋3V，如图乙所示，图线的交点纵、横坐标分别为U≈1.5V，I0...
