高三物理二轮复习 课前诊断-直流与交流电路-人教版高三物理试题VIP专享VIP免费

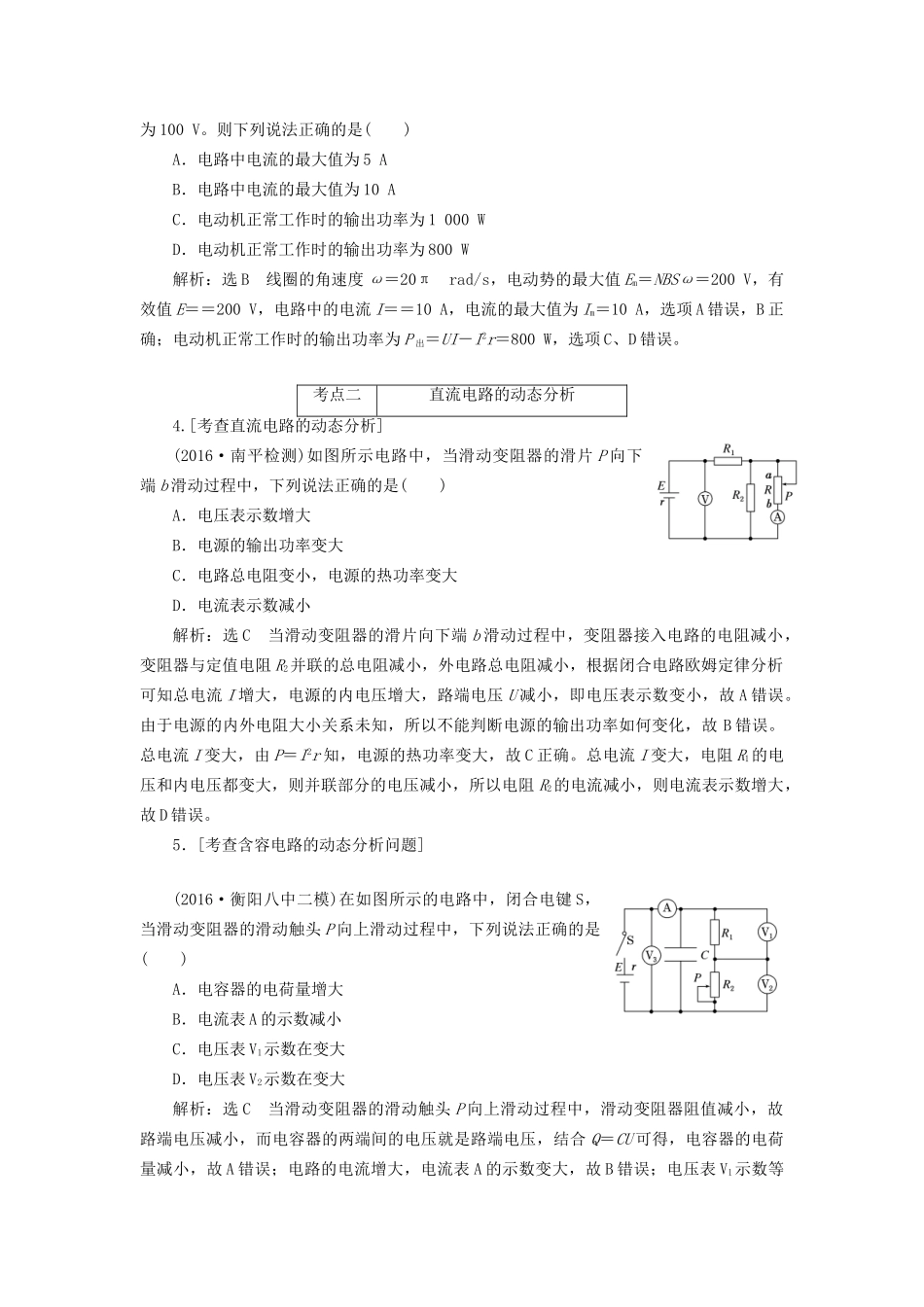

——课前诊断直流与交流电路考点一交流电的产生及描述1.[考查交流电的产生及图像](2016·北京市朝阳区高三期末)在匀强磁场中，一矩形金属线框绕与磁感线垂直的轴匀速转动，如图甲所示。产生的感应电动势如图乙所示，则()A．t＝0.015s时线框的磁通量变化率为零B．t＝0.01s时线框平面与中性面重合C．线框产生的交变电动势有效值为311VD．线框产生的交变电动势频率为100Hz解析：选B由图像知：t＝0.01s时，感应电动势为零，则穿过线框的磁通量最大，B正确；t＝0.015s时感应电动势最大，磁通量的变化率最大，A错误；线框产生的电动势有效值为Em＝×311V＝220V，C错误；由图像可知，周期为0.02s，频率为50Hz，D错误。2．[考查交流电的有效值及应用]如图所示，正弦交流电与方波交流电电流的最大值与频率均相同，把它们分别通入甲、乙两个完全相同的电热器，若让它们连续正常工作产生的热量相同，则甲、乙两个电热器的工作时间之比为()A．2∶1B．1∶4C．1∶2D．4∶1解析：选A方波的电流有效值Ib＝Im，正弦交流电的有效值Ia＝Im。由做功相同，根据做功公式P＝I2Rt得到：＝＝2∶1，则A正确。3．[考查交流电的四值及应用](2016·张掖模拟)电动机的内电阻r＝2Ω，与R＝8Ω的电阻串联接在线圈上，如图所示。已知线圈面积为m2，共100匝，线圈的电阻为2Ω，线圈在B＝T的匀强磁场中绕OO′以转速n＝600r/min匀速转动，在合上开关S后电动机正常工作时，电压表的示数为100V。则下列说法正确的是()A．电路中电流的最大值为5AB．电路中电流的最大值为10AC．电动机正常工作时的输出功率为1000WD．电动机正常工作时的输出功率为800W解析：选B线圈的角速度ω＝20πrad/s，电动势的最大值Em＝NBSω＝200V，有效值E＝＝200V，电路中的电流I＝＝10A，电流的最大值为Im＝10A，选项A错误，B正确；电动机正常工作时的输出功率为P出＝UI－I2r＝800W，选项C、D错误。考点二直流电路的动态分析4.[考查直流电路的动态分析](2016·南平检测)如图所示电路中，当滑动变阻器的滑片P向下端b滑动过程中，下列说法正确的是()A．电压表示数增大B．电源的输出功率变大C．电路总电阻变小，电源的热功率变大D．电流表示数减小解析：选C当滑动变阻器的滑片向下端b滑动过程中，变阻器接入电路的电阻减小，变阻器与定值电阻R2并联的总电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析可知总电流I增大，电源的内电压增大，路端电压U减小，即电压表示数变小，故A错误。由于电源的内外电阻大小关系未知，所以不能判断电源的输出功率如何变化，故B错误。总电流I变大，由P＝I2r知，电源的热功率变大，故C正确。总电流I变大，电阻R1的电压和内电压都变大，则并联部分的电压减小，所以电阻R2的电流减小，则电流表示数增大，故D错误。5．[考查含容电路的动态分析问题](2016·衡阳八中二模)在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是()A．电容器的电荷量增大B．电流表A的示数减小C．电压表V1示数在变大D．电压表V2示数在变大解析：选C当滑动变阻器的滑动触头P向上滑动过程中，滑动变阻器阻值减小，故路端电压减小，而电容器的两端间的电压就是路端电压，结合Q＝CU可得，电容器的电荷量减小，故A错误；电路的电流增大，电流表A的示数变大，故B错误；电压表V1示数等于电流与R1阻值的乘积，故示数在变大，故C正确；路端电压减小，而电压表V1示数在变大，电压表V2示数在减小，故D错误。6．[考查电压、电流变化的极值问题](2016·北京市朝阳区高三期末)在如图所示的电路中，闭合开关后，当滑动变阻器的滑动触头P从最上端逐渐滑向最下端的过程中，电压表V的读数变化量为ΔU，电流表A2的读数变化量为ΔI2(电表均视为理想电表)。则()A．电压表V的读数先变小后变大B．电流表A1的读数先变大后变小C．电流表A2的读数变大D．ΔU与ΔI2的比值为定值解析：选D根据电路图可知，滑动变阻器上下两部分属于并联关系，当滑动触头滑到中点时，并联部分电阻最大，电路中的总电阻也最大，因此电路中的电流最小，由此可知电流表A2的读数先变小后变大，C错误；根据U＝E－I2r，可知路端电压先变大后变小，A错误...
