铁路桥梁动载试验课件VIP免费

铁路桥梁动载试验课件_第1页
1/23

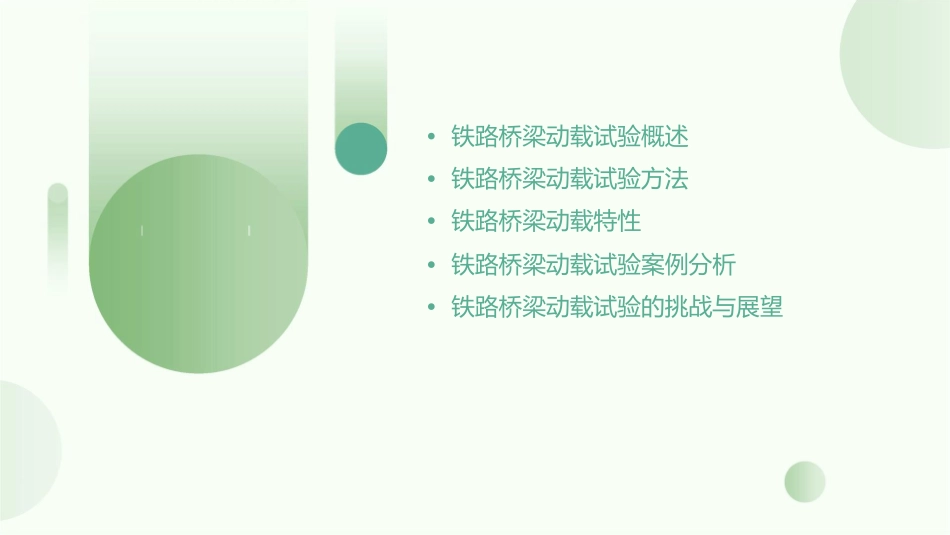

铁路桥梁动载试验课件_第2页
2/23

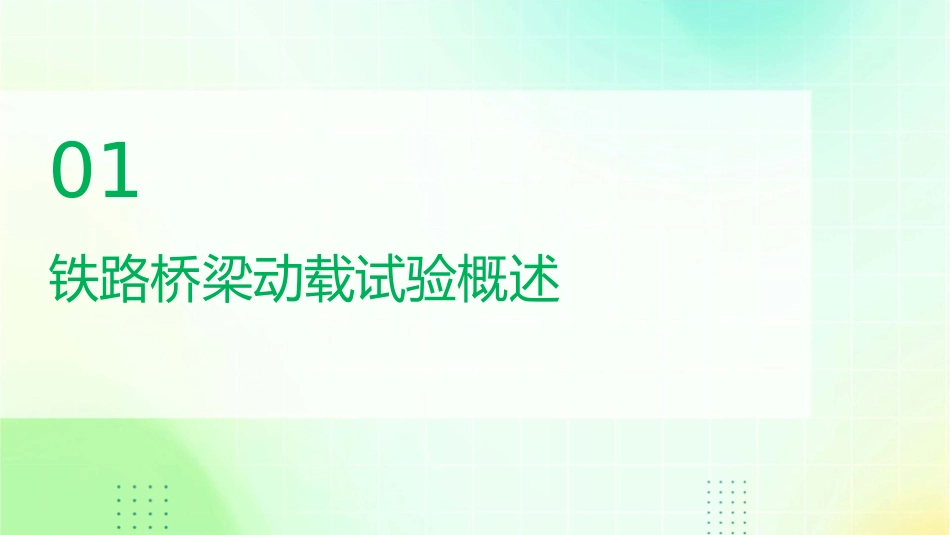

铁路桥梁动载试验课件_第3页
3/23
铁路桥梁动载试验课件•铁路桥梁动载试验概述•铁路桥梁动载试验方法•铁路桥梁动载特性•铁路桥梁动载试验案例分析•铁路桥梁动载试验的挑战与展望01铁路桥梁动载试验概述定义与目的定义铁路桥梁动载试验是对铁路桥梁在动态载荷下的性能进行检测和评估的过程。目的确保铁路桥梁在正常运营条件下能够安全、稳定地承受列车载荷,保障铁路运输安全。试验的重要性评估桥梁性能动载试验可以检测桥梁在不同载荷下的性能表现,为桥梁的维修、加固和改建提供科学依据。确保铁路运输安全通过对桥梁进行动载试验,可以及时发现桥梁存在的隐患和缺陷,避免因桥梁损坏导致的列车事故。提高桥梁设计水平通过对不同类型桥梁的动载试验结果进行分析,可以不断优化桥梁设计理念和方法,提高桥梁的安全性和耐久性。试验的历史与发展早期试验发展阶段现代试验早期的铁路桥梁动载试验主要依靠经验和简单测试手段,缺乏科学性和系统性。随着科技的不断进步,动载试验开始采用先进的测试仪器和数据分析方法,试验精度和可靠性得到提高。现代铁路桥梁动载试验更加注重跨学科合作,结合结构工程、振动理论、信号处理等多个领域的知识,推动铁路桥梁技术的不断创新和发展。02铁路桥梁动载试验方法激振方法010203机械激振车辆激振风激振使用机械振动器产生激振力,模拟列车通过时对桥梁的冲击。使用实际运营的列车以正常速度通过桥梁,记录桥梁的振动响应。利用风洞设备模拟风对桥梁的作用,产生振动。测点布置关键截面整体结构辅助结构在桥梁的关键截面(如主跨、支点等)布置测点,监测应力和变形。在桥梁的整体结构上布置在桥梁的辅助结构(如桥墩、桥台等)布置测点,监测局部振动和变形。测点,监测整体振动和位移。数据采集与分析数据采集使用高精度的传感器和数据采集系统,实时采集桥梁的振动响应。数据处理对采集到的数据进行预处理,包括滤波、去噪、归一化等。数据分析利用专业软件对数据进行频谱分析、时域分析、模态分析等,提取关键参数和特征。试验结果评价安全性评价可靠性评价根据试验结果,评估桥梁在不同动载作用下的安全性。根据试验结果,评估桥梁在不同动载作用下的可靠性。适用性评价经济性评价根据试验结果,评估桥梁在不同动载作用下的适用性。根据试验结果,评估桥梁在不同动载作用下的经济性。03铁路桥梁动载特性桥梁自振特性桥梁自振频率指桥梁在没有外部激励的情况下,仅由自身结构特性产生的振动频率。自振频率与桥梁的刚度、质量等参数有关,是评估桥梁动力性能的重要指标。桥梁阻尼比阻尼比是衡量桥梁振动过程中能量耗散程度的参数。阻尼比越大,表示桥梁的振动能量耗散越快,振动衰减越快。车辆动载特性车辆载荷指通过铁路桥梁的列车或车辆对桥梁施加的作用力,包括静载和动载。动载是引起桥梁振动的直接原因之一。动载频率指车辆对桥梁施加的动载的频率。不同类型和速度的列车会对桥梁产生不同频率的动载。耦合振动分析耦合振动指铁路桥梁在车辆动载作用下,不仅发生横向振动,还可能产生纵向、扭转等其他方向的振动。这些振动之间相互影响,形成耦合振动。耦合振动模型为了研究耦合振动,需要建立相应的数学模型。该模型应综合考虑桥梁的结构特性、车辆动载特性以及土壤基础的动力特性等因素。04铁路桥梁动载试验案例分析案例一:某高速铁路桥梁的动载试验试验目的评估高速铁路桥梁在不同车速和载荷下的动力性能和安全性。试验方法采用实车和模拟载荷进行动载试验,采集桥梁的振动数据和应变数据。试验结果分析桥梁在不同车速和载荷下的振动频率、振幅和应力分布,评估其安全性能。案例二:某城市轨道交通桥梁的动载试验试验目的验证城市轨道交通桥梁在列车运行时的动力性能和安全性。试验方法采用模拟载荷进行动载试验,采集桥梁的振动数据和应变数据。试验结果分析桥梁在列车运行时的振动频率、振幅和应力分布,评估其安全性能。案例三:某大型公铁两用桥梁的动载试验试验目的01评估大型公铁两用桥梁在不同载荷和车速下的动力性能和安全性。试验方法0203采用实车和模拟载荷进行动载试验,采集桥梁的振动数据和应变数据。试验结果分析桥梁在不同载荷和车速下的振动频率...
