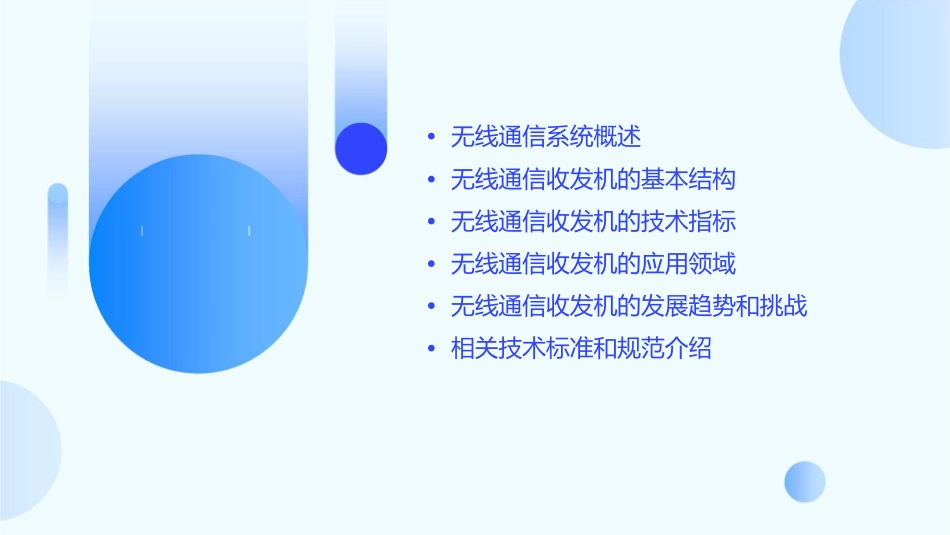

•无线通信系统概述•无线通信收发机的基本结构•无线通信收发机的技术指标•无线通信收发机的应用领域•无线通信收发机的发展趋势和挑战•相关技术标准和规范介绍无线通信系统概述无线通信系统的基本组成010203发射机接收机天线将信息转换为电磁波信号并发送出去。接收电磁波信号并将其转换为信息。发射和接收电磁波的重要设备。无线通信系统的基本工作原理信息处理发射接收将需要发送的信息进行编码、调制等处理。将处理后的信息通过天线以电磁波的形式发送出去。接收天线接收到电磁波信号，进行解调、解码等处理，恢复成原始信息。无线通信系统的分类01020304移动通信系统固定通信系统卫星通信系统短距离通信系统支持移动设备之间进行通信的系统。支持固定设备之间进行通信的系统。利用卫星进行通信的系统。如蓝牙、WiFi等支持短距离通信的系统。无线通信收发机的基本结构发射机的基本结构振荡器功率放大器产生高频信号，作为发射机的载波。将已调信号的功率放大，以便在无线传输过程中能够覆盖较大的范围。调制器天线将基带信号（需要传输的数据）调制到载波上，形成已调信号。将已调信号转化为电磁波，发送到空中。接收机的基本结构天线滤波器接收从空中传来的电磁波。滤除不需要的频率信号，只保留所需频率的信号。放大器解调器将接收到的信号进行放大，以便后续处理。从已调信号中提取出基带信号。频率合成器的基本结构振荡器产生基础频率信号。分频器将基础频率信号进行分频，得到所需的频率信号。相位调整器调整相位，使频率信号的相位与所需信号的相位一致。调制解调器的基本结构调制器将基带信号调制到载波上。解调器从已调信号中提取出基带信号。无线通信收发机的技术指标频率范围频率范围：指无线通信设备可以使用的电磁波频率范围。频率范围越宽，可以传输的信息量就越大。频率的单位是赫兹（Hz），频率范围通常在几赫兹到几百兆赫兹之间。无线通信收发机需要根据不同的应用场景选择合适的频率范围。灵敏度灵敏度：指无线通信收发机能够接收到的最小信号强度。灵敏度越高，能够接收到的信号就越微弱。灵敏度的单位通常是分贝（dB），其数值越小表示灵敏度越高。提高灵敏度可以增加无线通信设备的通信距离和抗干扰能力。动态范围动态范围：指无线通信收发机能够处理的最大信号强度和最小信号强度之间的范围。动态范围越大，可以处理的声音范围就越广。动态范围的单位通常是分贝（dB），其数值越大表示动态范围越大。提高动态范围可以增加无线通信设备的声音保真度和抗干扰能力。失真度失真度：指无线通信收发机对原始信号的失真程度。失真度越低，声音或数据的保真度就越高。失真度的单位通常是百分比（%），其数值越小表示失真度越低。提高失真度可以增加无线通信设备的声音或数据保真度和抗干扰能力。抗干扰能力抗干扰能力：指无线通信收发机在存在干扰信号的情况下仍能正常工作的能力。抗干扰能力越强，设备就越能够在复杂的环境中稳定工作。抗干扰能力的单位通常是分贝（dB），其数值越大表示抗干扰能力越强。提高抗干扰能力可以增加无线通信设备的稳定性和可靠性。无线通信收发机的应用领域移动通信2G/3G/4G/5G蜂窝通信系统：用于手机、平板、笔记本电脑等移动设备的通信。CDMA、GSM、TD-SCDMA等制式：无线通信模块：集成在移动设备中，实不同的通信制式适用于不同的网络架构和频段。现与其他设备的无线通信。卫星通信VSAT系统小型卫星通信系统，用于企业、学校等机构的远程通信。卫星电话通过卫星实现通信，适用于偏远地区和海上通信。卫星导航利用卫星信号实现定位和导航，应用于交通、航海等领域。无线局域网IEEE802.11标准123定义了无线局域网的物理层和数据链路层，包括WiFi4(802.11n)、WiFi5(802.11ac)和WiFi6(802.11ax)。AP和STA无线局域网中的基本设备，AP负责提供无线覆盖，STA用于连接AP并实现数据传输。Mesh网络通过无线连接多个AP，扩展无线覆盖范围，提高网络性能。蓝牙通信低功耗蓝牙(BLE)一种低功耗的无线通信技术，适用于智能家居、健康监测等领域。蓝牙5.0最新的蓝牙标准，具有更快的传输速度、更远的传输距离和更好的信号稳定性。蓝牙模块集成...
