电阻应变计的原理及使用课件VIP免费

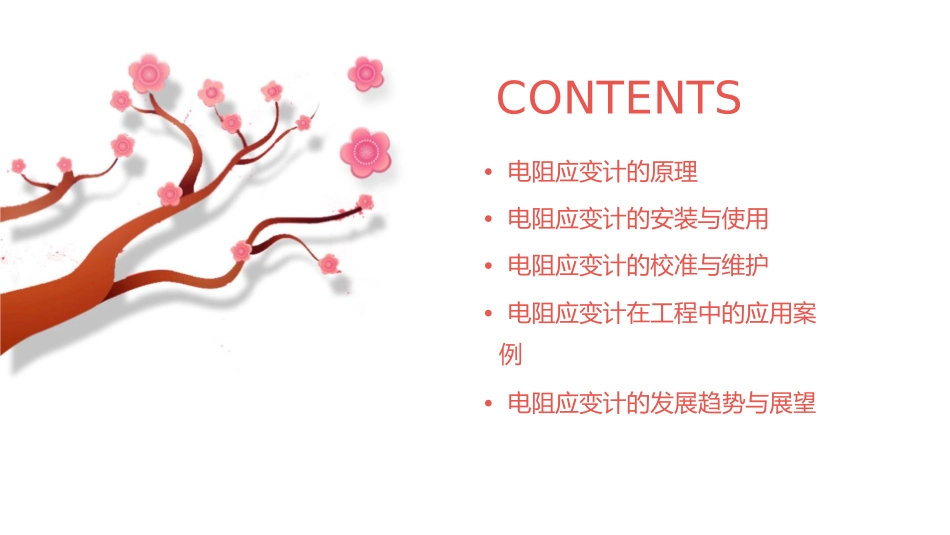

电阻应变计的原理及使用课件CONTENTS•电阻应变计的原理•电阻应变计的安装与使用•电阻应变计的校准与维护•电阻应变计在工程中的应用案例•电阻应变计的发展趋势与展望01电阻应变计的原理电阻应变计的工作原理当导体或半导体受到外力作用产生形变时，其电阻值会发生变化，通过测量电阻值的变化，可以推算出应变的大小。电阻应变计是一种用于测量应变的传感器，其工作原理基于导体或半导体的电阻值随机械应变的改变而改变的特性。电阻应变计通常由敏感元件和转换元件组成，敏感元件直接感受被测应变，而转换元件将电阻值的变化转换为电信号输出。电阻应变计的种类与特性按照制造材料和工艺的不同，电阻应变计可分为金属电阻应变计和半导体电阻应变计两类。金属电阻应变计具有高精度、稳半导体电阻应变计具有灵敏度高、响应速度快、体积小等优点，适用于动态应变测量和微型化应变测量。定性好、温度效应小等优点，适用于长期、高精度的应变测量。电阻应变计的应用领域电阻应变计广泛应用于结构健康监测、压力测量、振动测试、车辆和航空航天等领域。在车辆和航空航天领域，电阻应变计可用于座椅、气瓶和发动机等部件的应力测量和安全检测。在结构健康监测中，电阻应变计可用于检测结构的应力分布、变形和损伤等。在振动测试中，电阻应变计可用于测量结构的振动位移、速度和加速度等参数。在压力测量中，电阻应变计可用于气体、液体和蒸汽的压力测量。02电阻应变计的安装与使用安装前的准备准备工具和材料准备安装所需的工具如螺丝刀、扳手等，以及必要的安装材料如胶水、绝缘材料等。确认测量需求根据实际测量需求，选择合适的电阻应变计型号和规格。检查测量对象对测量对象进行详细检查，了解其表面状态、尺寸等信息，以便选择合适的安装位置和方式。安装步骤与注意事项选择粘贴位置连接导线根据测量需求，选择合适的粘贴位置，确保应变计能够准确反映测量对象的应变状态。根据电阻应变计的接口类型，连接相应的导线，确保连接牢固、接触良好。清洁测量对象粘贴电阻应变计注意事项在安装过程中，应避免用力过度或使用其他工具敲击电阻应变计，以免损坏其敏感元件。确保测量对象表面干净，无油污、尘埃等杂质，以保证电阻应变计粘贴牢固。使用准备好的胶水，将电阻应变计粘贴在选定的位置上，确保粘贴平整、无气泡。使用中的常见问题及解决方法电阻应变计无读数读数误差大可能是由于电阻应变计的型号和规格选择不当所致，需要重新评估测量需求，选择更合适的电阻应变计型号和规格。检查电阻应变计的粘贴是否牢固，导线连接是否正常，如有问题需重新粘贴或更换导线。读数不稳定可能是由于测量对象表面状态变化或外界干扰所致，需要检查测量对象的表面状态和外界干扰因素，重新调整电阻应变计的位置。03电阻应变计的校准与维护校准方法与步骤零点校准将电阻应变计置于无应变状态，调整其输出值为零。灵敏度校准施加标准应变载荷，调整电阻应变计的灵敏度，使其输出值与标准值一致。线性校准检查电阻应变计的线性度，确保其输出值与输入值呈线性关系。校准周期根据使用频率和环境条件，定期进行校准，以确保测量准确性。维护与保养建议清洁定期清洁电阻应变计的表面，保持清洁无污垢。防潮保持工作环境的相对湿度在适宜范围内，防止潮湿对电阻应变计造成影响。防震避免剧烈震动对电阻应变计造成损坏或影响测量精度。存储长期不使用时，应将电阻应变计存放在干燥、避光的地方。校准与维护的注意事项避免在强磁场环境下使用强磁场可能会对电阻应变计的测量结果造成干扰。注意工作温度范围确保工作温度在电阻应变计的适宜范围内，以避免温度对测量结果的影响。定期检查与更新定期检查电阻应变计的性能指标，如有需要，及时更新或更换。04电阻应变计在工程中的应用案例桥梁健康监测中的应用总结词桥梁健康监测中，电阻应变计被用于监测桥梁结构的应变变化，从而评估其结构安全性和稳定性。详细描述桥梁在长期使用过程中可能会受到各种因素的影响，如车辆荷载、环境侵蚀等，导致结构损伤。电阻应变计可以通过测量应变变化，及时发现结构的异常，为桥梁维护和加固提供依据。高层建筑结构安全...
