课题三放大小信号课件VIP免费

课题三放大小信号课件_第1页
1/30

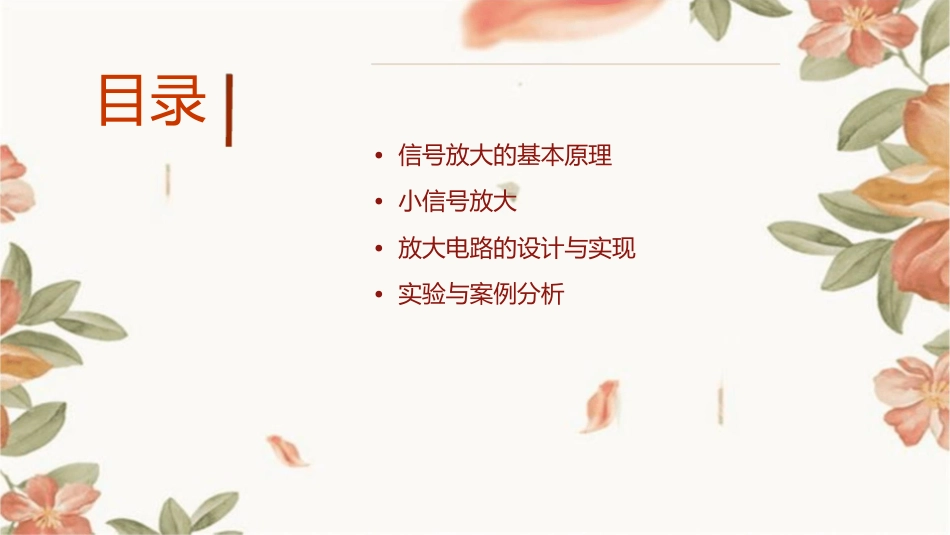

课题三放大小信号课件_第2页
2/30
课题三放大小信号课件_第3页
3/30
课题三放大小信号课件目录•信号放大的基本原理•小信号放大•放大电路的设计与实现•实验与案例分析01引言课程背景01信号处理在现代通信、雷达、声呐、医学成像等领域具有广泛应用,而放大小信号是信号处理中的重要技术之一。02随着技术的发展,对信号放大的精度和稳定性要求越来越高,因此需要深入研究和掌握相关技术。课程目标掌握小信号放大器的原理、分类及特点。了解小信号放大器在各个领域的应用及发展前景。学习并掌握常见的小信号放大电路及其分析方法。02信号放大的基本原理信号放大概念信号放大放大器的作用放大器的分类通过电子线路将微弱信号进行放大,使其达放大器在电子系统中的作用是提高信号的幅度,以便更好地进行信号处理、传输和测量。根据工作频带、用途和电路结构,放大器有多种分类方式。到所需的幅度和功率水平。放大器分类010203按工作频带分类按用途分类按电路结构分类根据放大器的工作频带,可以分为窄带放大器和宽带放大器。根据放大器的用途,可以分为功率放大器、电压放大器、电流放大器和跨导放大器等。根据放大器的电路结构,可以分为分立元件放大器和集成电路放大器。放大器性能指标带宽噪声系数带宽是指放大器能够正常工作的频率范围,是衡量放大器适应性的重要参数。噪声系数是指放大器输出端的信噪比与输入端的信噪比的比值,是衡量放大器性能的重要参数。01020304电压增益线性范围电压增益是指输出电压与输入电压的比值,是衡量放大器放大能力的重要参数。线性范围是指放大器输入信号在一定范围内时,输出信号与输入信号呈线性关系。03小信号放大小信号放大概念重要性在电子设备和系统中,小信号放大是关键的信号处理环节,对于信号传输、处理和检测至关重要。定义小信号放大是指将微弱的电信号进行放大,使其达到所需的幅度或功率。应用领域通信、测量、控制、音频处理等领域。小信号放大电路组成分类设计原则输入电阻、输出电阻、反馈电阻和放大元件(晶体管、场效应管等)。按反馈类型可分为电压反馈型和电流反馈型;按频率特性可分为低频放大电路和高频放大电路。稳定性、线性范围、噪声抑制等。小信号放大器性能分析增益噪声系数衡量放大器放大能力的重要参数,包括电压放大器正常工作的输入信号范围,超过该范围将出现非线性失真。增益和功率增益。线性范围带宽衡量放大器信噪比性能的指标,包括内部噪放大器能够放大的信号频率范围,影响信号的传输质量和速度。声和外部噪声。04放大电路的设计与实现放大电路设计原则01020304输入输出匹配原则稳定性原则带宽原则噪声原则确保输入和输出阻抗之间的良好匹配,以减少信号的损失。为避免自激振荡,应确保电路的稳定性。根据需要放大的信号频率,选择合适的带宽以保持信号质量。尽量降低电路内部的噪声,以提高信号的信噪比。放大电路的实现方法晶体管放大电路集成放大电路利用晶体管的放大效应实现信利用集成电路实现信号的放大,具有体积小、稳定性高等优点。号的放大。运算放大器放大电路功率放大电路利用运算放大器的高增益特性主要用于驱动负载,如扬声器等。实现信号的放大。放大电路的调试与优化静态工作点的调试动态性能的调试确保放大电路的静态工作点设置在合适的位调整电路参数以优化放大倍数、带宽等动态性能指标。置。噪声性能的优化稳定性的优化通过优化电路设计降低内部噪声。采取措施提高电路的稳定性,防止自激振荡。05实验与案例分析实验一:基本放大电路实验实验目的通过搭建基本放大电路,了解放大电路的基本原理和组成,掌握放大电路的电压放大倍数、输入电阻和输出电阻等参数。实验器材晶体管、电阻、电容、电感、信号源、示波器等。实验一:基本放大电路实验实验步骤1.搭建基本放大电路;2.连接信号源和示波器;实验一:基本放大电路实验3.调整信号源,观察输入和输出信号的变化;4.测量放大倍数、输入电阻和输出电阻等参数。实验二:集成放大电路实验实验目的通过集成放大电路实验,了解集成运放的基本原理和应用,掌握集成运放的电压放大倍数、频率特性和失真等参数。实验器材集成运放、电阻、电容、电感、信号源、示波器等。实验二:集成放大电路实验实验步骤1....

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

课题三放大小信号课件
