常用低压配电电器熔体额定电流IrA课件VIP免费

常用低压配电电器熔体额定电流IrA课件_第1页
1/26

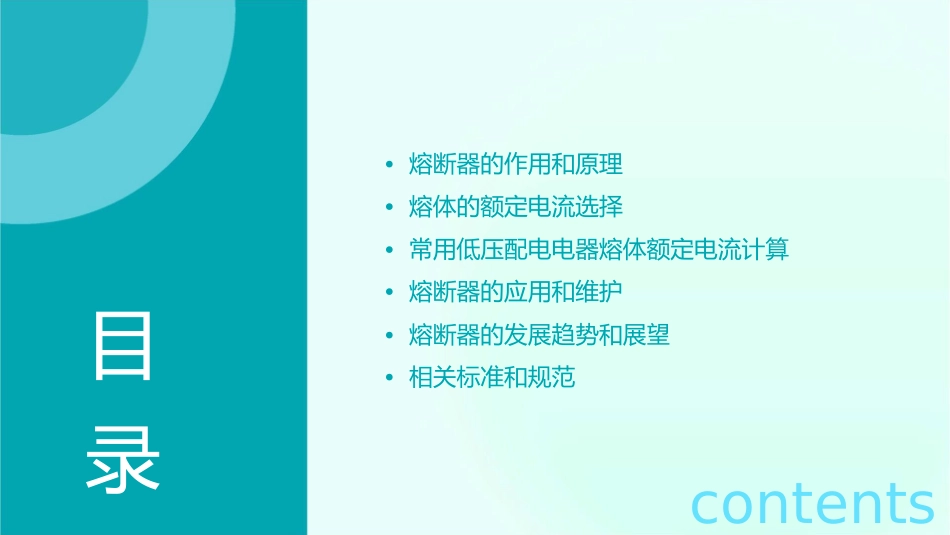

常用低压配电电器熔体额定电流IrA课件_第2页
2/26

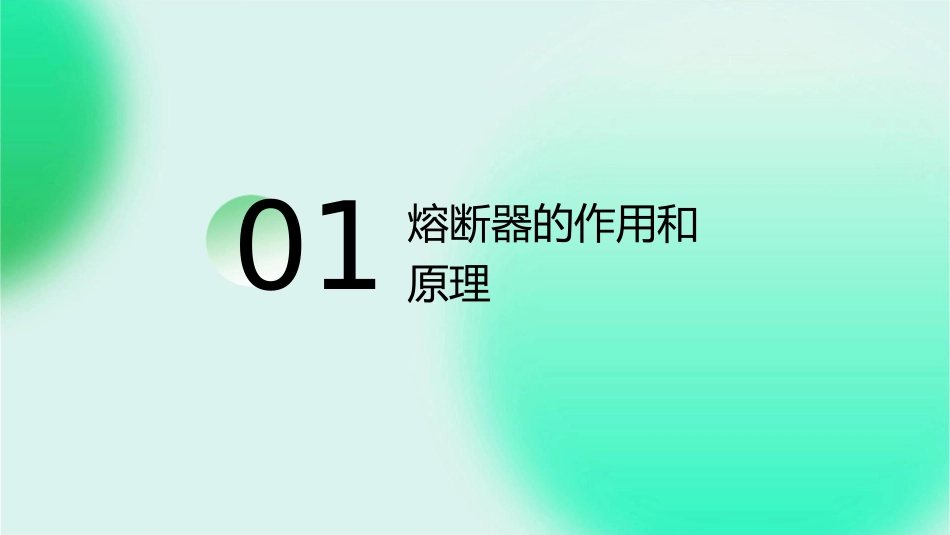

常用低压配电电器熔体额定电流IrA课件_第3页
3/26
常用低压配电电器熔体额定电流IRA课件•熔断器的作用和原理•熔体的额定电流选择•常用低压配电电器熔体额定电流计算•熔断器的应用和维护目•熔断器的发展趋势和展望•相关标准和规范录contents01熔断器的作用和原理熔断器的作用短路保护电压保护熔断器可以承受一定的电压波动,当电压超过额定值时,熔断器会熔断,从而保护电路和设备不受电压波动的影响。当电路中出现短路故障时,熔断器会迅速熔断,从而切断故障电流,保护电路和设备的安全。过载保护当电路中出现过载情况时,熔断器会逐渐升高温度,当温度达到熔点时,熔断器会熔断,从而切断过载电流,避免设备过热损坏。熔断器的原理电阻加热原理熔断器通常由低熔点的金属制成,当电流流过熔断器时,熔断器会因为电阻而产生热量,当热量达到熔点时,熔断器会熔断。热能转换原理当电流流过导体时,会产生热能,这种热能会使导体的温度升高,当温度达到熔点时,熔断器会熔断。熔断器的分类010203按用途分类按结构分类按安装方式分类普通型熔断器、快速型熔断器、低分断型熔断器、高分断型熔断器等。有座式、无座式、带触点式、不带触点式等。嵌入式、固定式、抽屉式等。02熔体的额定电流选择熔体额定电流的概念01熔断器(fuse)是低压配电网络中用于保护电气设备免受过载和短路等损害的元件。02熔体的额定电流(IRA)是指熔断器在正常工作条件下可以连续通过的最大电流值。熔体额定电流的选择原则满足设备的正常工作需求在设备正常运行时,熔体应能连续承载额定电流,且不会出现误动作现象。保证设备的安全性选择的熔体额定电流应不大于设备的最大工作电流,以避免设备过载或短路时熔断器误动作对设备造成损害。考虑环境因素在选择熔体额定电流时,需考虑环境温度、湿度、海拔高度等环境因素对熔断器性能的影响。熔体额定电流的选择方法根据设备的额定电流选择01根据设备的额定电流和实际负载情况,选择合适的熔体额定电流。根据设备的保护需求选择0203根据设备的保护需求,如过载保护、短路保护等,选择满足保护要求的熔体额定电流。根据厂家推荐选择根据设备厂家或供电系统的推荐,选择适合的熔体额定电流。常用低压配电电器熔体额定电流计算03计算公式及使用说明0102IRA030405计算公式KIn使用说明IRA=K×In熔体额定电流(A)系数,根据负载的性质和启动情况确定电动机额定电流(A)该公式用于计算低压配电电器(如断路器、接触器等)的熔体额定电流,适用于常见的电动机负载。根据负载的性质和启动情况,选择合适的系数K进行计算。常见低压配电电器的熔体额定电流计算断路器接触器热继电器一般选用与电动机额定电流相等的熔体额定电流。根据电动机的功率和启动方式,选用合适的熔体额定电流。热继电器的动作电流应调整到电动机额定电流的1.1~1.5倍。计算实例及分析实例已知一台三相异步电动机的额定电流为10A,使用系数K=1.5,求断路器的熔体额定电流。分析根据计算公式IRA=K×In,代入数据得IRA=1.5×10=15A。因此,应选择熔体额定电流为15A的断路器。04熔断器的应用和维护熔断器的应用场合电机保护电机是配电系统中重要的负载之一,熔断器可以保护电机免受过载和短路的影响。配电系统保护熔断器通常用于配电系统中,对电路进行过载和短路保护。电器设备保护电器设备如变压器、电容器等在配电系统中扮演重要角色,熔断器可以为这些设备提供短路保护。熔断器的安装和维护安装位置接线方式定期检查熔断器应安装在方便更换和维修的位置,同时要避免受到机械和化学的损伤。熔断器接线方式要符合相关规定,确保电路正常运行。定期检查熔断器是否正常工作,如有异常应及时更换。熔断器的常见故障及排除方法熔体熔断熔体在电路中出现熔断时,应立即更换熔体。若电路存在故障,应先排除故障再更换熔体。接触不良熔断器与电路接触不良可能导致电路异常,应检查接触部位并紧固连接螺栓。温升过高熔断器在工作时温升过高可能导致电路故障。应检查电路负载是否过重,若存在这种情况应及时更换更大容量的熔断器。05熔断器的发展趋势和展望熔断器的发展趋势微型化123随着电力电子技术的发展,熔断器逐渐向小型化、微型化发展,以满足现代...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

常用低压配电电器熔体额定电流IrA课件
