无线电广播发送与接收课件VIP免费

无线电广播发送与接收课件_第1页
1/31

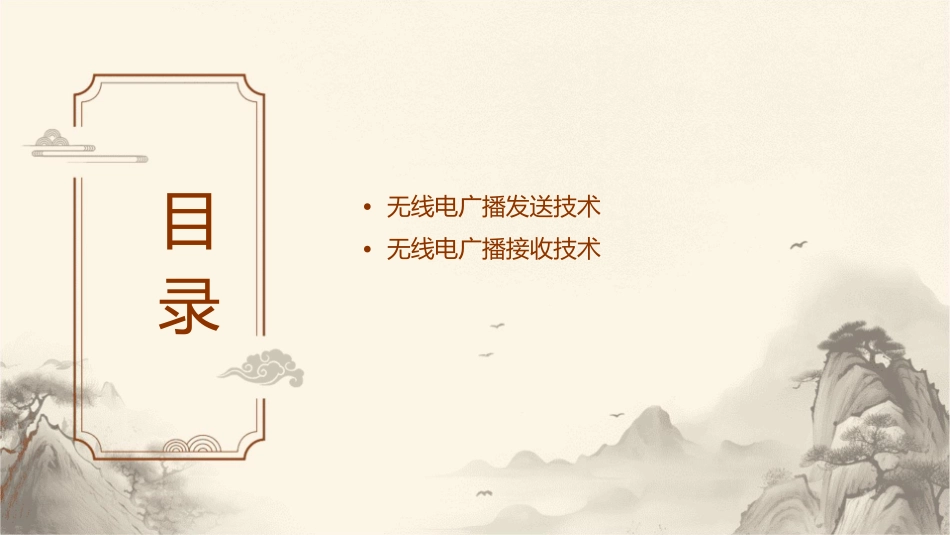

无线电广播发送与接收课件_第2页
2/31
无线电广播发送与接收课件_第3页
3/31
无线电广播发送与接收课件目•无线电广播发送技术•无线电广播接收技术录01CATALOGUE无线电广播概述无线电广播的定义无线电广播是一种通过无线电波传送声音信息的传播方式。它利用发送端的调制技术将声音信号转化为高频信号,再通过天线发送到空间中,由接收端的设备接收和解调,还原成声音信号。无线电广播是一种高效、便捷、覆盖面广的信息传播方式,被广泛应用于新闻、教育、娱乐等领域。无线电广播的原理无线电广播主要由发送端和接收端组成。发送端包括音频信号源、调制器、高频振荡器和发射天线;接收端包括天线、解调器和音响设备。音频信号源产生音频信号,调制器将音频信号调制到高频振荡器产生的载波上,形成高频复合信号,通过发射天线以电磁波的形式发送到空间中。接收端的天线接收到空间中的无线电波,传输到解调器解调出音频信号,最后通过音响设备播放出声音。无线电广播的历史与发展无线电广播的发明可以追溯到20世纪初,当时科学家们发现了电磁波的传播特性,并开始尝试利用它来传递信息。1906年,加拿大发明家费森登首次实现了利用无线电波传送音乐和语音信号,标志着无线电广播的诞生。随着电子技术和通信技术的发展,无线电广播的技术不断得到改进和提升,覆盖范围也越来越广泛。从最初的短波广播到现在的调频广播、数字音频广播等,无线电广播在信息传播领域发挥着越来越重要的作用。02CATALOGUE无线电广播发送技术发送设备调制器调制器的作用是将音频信号转换为适合发射的调制信号,常见的调制方式包括调频(FM)和调幅(AM)。发射机发射机是无线电广播发送的核心设备,负责将音频信号转换为高频信号,并通过天线发送出去。天线天线负责将高频信号转换为电磁波并发送出去,天线的形状和尺寸对信号的覆盖范围和方向有影响。调制技术调频(FM)FM是一种高频调制方式,它通过改变高频信号的频率来承载音频信号,具有抗干扰能力强、音质好等优点。调幅(AM)AM是一种低频调制方式,它通过改变高频信号的幅度来承载音频信号,具有传输距离远、穿透能力强等优点。发送功率与频率发送功率发送功率决定了无线电信号的覆盖范围和穿透能力,需要根据不同的应用场景选择合适的发送功率。发送频率发送频率决定了无线电信号的波长和传播速度,不同的频率对应不同的传播方式和应用场景。发送天线与馈线天线选择根据应用场景和传输需求选择合适的天线类型和尺寸,如定向天线、全向天线等。馈线设计馈线是连接发射机和天线的线路,需要考虑其阻抗匹配、传输损耗等因素,以确保信号的稳定传输。03CATALOGUE无线电广播接收技术接收设备010203无线电接收机卫星接收终端有线电视接收机用于接收无线电信号的设备,包括调频收音机、调幅收音机等。用于接收卫星传输的信号,通常包括卫星天线、高频头和接收机。用于接收有线电视传输的信号,包括光缆、同轴电缆等传输介质。调谐与解调技术调谐技术通过调整接收设备的频率,使得接收设备能够接收到特定频率的信号。解调技术将接收到的信号从高频信号转换为低频信号,以便于人们听觉感知。接收灵敏度与选择性接收灵敏度选择性衡量接收设备在接收微弱信号的能力,通常用dB表示。衡量接收设备在抑制无用信号的能力,通常用dB表示。VS天线与馈线天线用于发射和接收无线电信号的设备,包括各种类型的天线,如鞭状天线、螺旋天线等。馈线连接天线和接收设备的传输线,用于传输接收到的信号。04CATALOGUE无线电广播的干扰与抗干扰技术干扰源分析自然干扰源人为干扰源信号质量干扰源包括雷电、大气层扰动等自然现象产生的干扰。包括工业设备、家用电器等人为因素产生的干扰。包括多径传播、频偏等信号自身问题导致的干扰。抗干扰技术频域抗干扰技术时域抗干扰技术空间抗干扰技术采用滤波器、频率调制等技术手段,将干扰信号从频域上与有用信号分离,以达到抗干扰目的。采用抽样、预测等技术手段,将干扰信号在时域上与有用信号分离,以达到抗干扰目的。采用天线、波束成形等技术手段,将干扰信号在空间上与有用信号分离,以达到抗干扰目的。频率管理及规划频率资源分类将频率资源按照使用范围、性质等分类,以便于管理。频率规划原则根据频率...
