波束形成与智能天线资料分析课件VIP免费

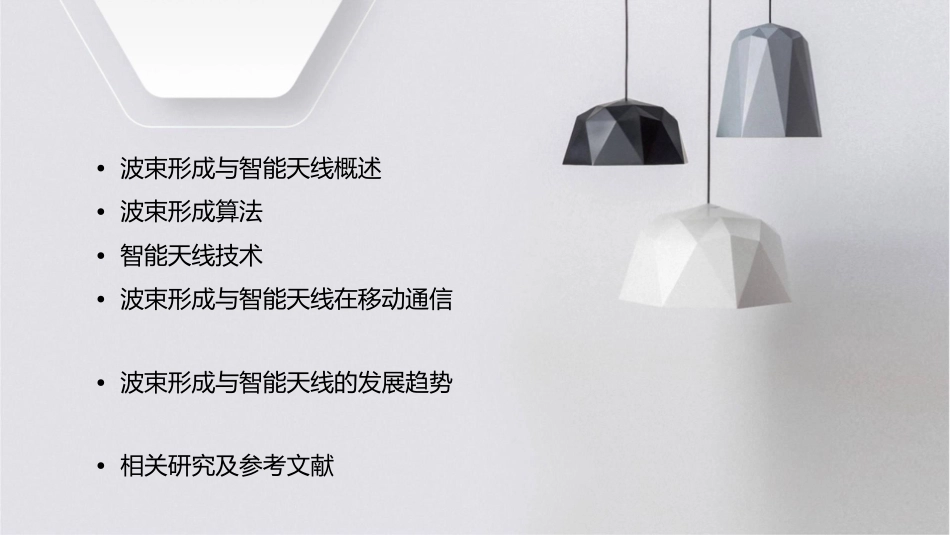

波束形成与智能天线资料分析课件$number{01}目•波束形成与智能天线概述•波束形成算法•智能天线技术•波束形成与智能天线在移动通信•波束形成与智能天线的发展趋势•相关研究及参考文献01波束形成与智能天线概述波束形成概念及原理波束形成概念波束形成是指将多个天线接收到的信号进行加权合并，形成具有特定方向性的波束，以提高信号接收灵敏度和抗干扰能力。波束形成原理通过调整每个天线的接收信号的幅度和相位，使得特定方向上的信号得到增强，而其他方向的信号被抑制，从而实现信号的定向接收和发射。智能天线的概念及原理智能天线概念智能天线是一种可以自动调整天线方向和信号处理算法的天线系统，以实现对无线信号的最佳接收和发射。智能天线原理通过在多个维度上对无线信号进行加权合并，使得系统能够自适应地调整天线方向和信号处理算法，以实现对无线信号的最佳接收和发射。波束形成与智能天线的应用场景无线通信在无线通信系统中，波束形成和智能天线可以提高系统的通信质量和抗干扰能力，特别是在复杂环境和高速移动场景下。123雷达系统雷达系统中的波束形成可以提高雷达的探测距离和分辨率，而智能天线可以实现对目标的有效跟踪和识别。声呐系统声呐系统中的波束形成可以提高对目标的定位精度和分辨率，而智能声呐可以实现对不同方向上的目标进行自适应处理。02波束形成算法常规波束形成算法最小均方误差（LMS）算法基于最优化理论，通过迭代过程，使波束形成输出与目标信号之间的误差最小化。递推最小二乘（RLS）算法是一种改进的LMS算法，通过递推方式估计误差协方差矩阵，从而实现更精确的波束形成。自适应波束形成算法恒模（ConstantModulus）算法通过调整波束权重，使得接收到的信号满足恒定模值约束条件，从而实现对不同信号源的适应。递推最小二乘（RLS）算法是一种改进的LMS算法，通过递推方式估计误差协方差矩阵，从而实现更精确的波束形成。最大信噪比波束形成算法最大信噪比（MaximalSignaltoNoiseRatio，MSNR）算法：通过最大化接收到的目标信号功率与干扰加噪声功率的比值来实现波束形成。基于特征值分解（EigenvalueDecomposition）的MSNR算法：通过特征值分解获取信号和噪声的空间谱密度，然后利用这些信息进行波束形成。03智能天线技术多入多出（MIMO）技术MIMO技术的定义多入多出（MIMO，Multiple-InputMultiple-Output）是一种利用多个发射和接收天线提高无线通信系统性能的技术。MIMO技术的原理通过增加天线数量，MIMO技术可以增加信号的传输容量并提高频谱效率。在发送端和接收端，多个天线可以同时发送和接收信号，从而增加系统的传输速率和可靠性。MIMO技术的应用场景MIMO技术广泛应用于无线通信系统，如Wi-Fi、4G和5G移动通信网络等。它可以提高无线信号的覆盖范围和传输速率，同时增强信号的可靠性和稳定性。空时编码（STC）技术STC技术的定义空时编码（STC，Space-TimeCoding）是一种用于无线通信系统的编码技术。STC技术的原理STC技术利用信号在空间和时间上的多样性，将信号在空间和时间上进行编码，以增加信号的传输容量并提高抗干扰能力。通过在多个天线之间分配信号，STC技术可以增加信号的覆盖范围并提高传输速率。STC技术的应用场景STC技术常用于无线通信系统中的发射分集和空间复用技术，如3G和4G移动通信网络等。它可以提高无线信号的覆盖范围和传输速率，同时降低干扰和多径效应的影响。智能天线的实现方法智能天线的定义010203智能天线是一种基于天线阵列技术和数字信号处理技术的无线通信系统组件。智能天线的原理智能天线通过控制天线的指向和功率分配，实现对无线信号的优化接收和发送。它可以通过算法和优化技术，自适应地调整天线阵列的权重和相位，以增强信号的接收灵敏度和抗干扰能力。智能天线的应用场景智能天线广泛应用于无线通信系统，如移动通信、无线局域网、卫星通信等。它可以提高无线信号的覆盖范围和传输速率，同时降低干扰和多径效应的影响。智能天线还可以用于定位和追踪技术中，如无线传感网络和物联网应用等。波束形成与智能天线在移动通信中的应用04波束形成在移动通信中的应用010203提升信号质量抑制...
