射频识别的频率标准与技术规范课件VIP免费

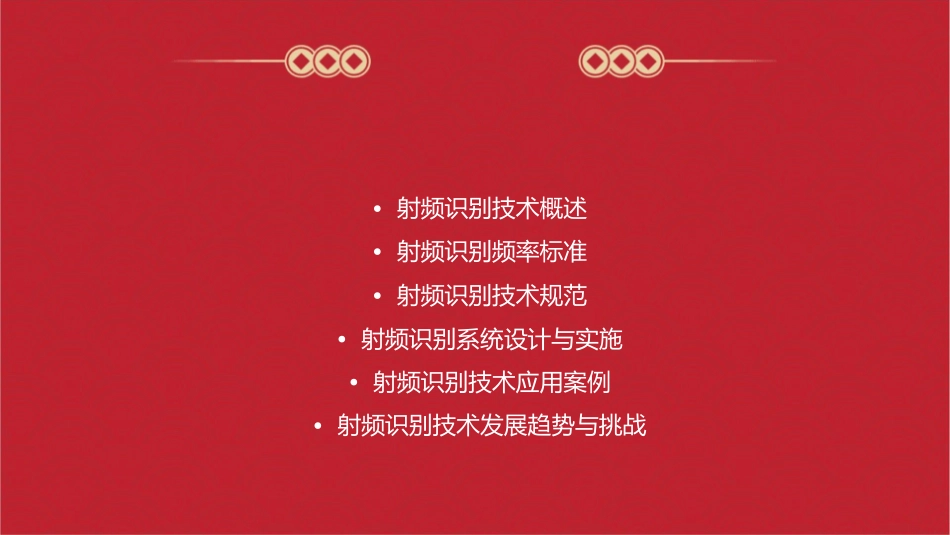

•射频识别技术概述•射频识别频率标准•射频识别技术规范•射频识别系统设计与实施•射频识别技术应用案例•射频识别技术发展趋势与挑战CHAPTER射频识别技术简介定义工作原理特点射频识别（RFID，RadioFrequencyIdentification）是一种自动识别技术，通过无线射频信号自动识别目标对象并获取相关数据。RFID系统由标签、读写器和天线组成。标签存储有识别信息，读写器通过天线发射射频信号激活标签并读取其信息。非接触式、快速、准确、可重复使用、适应性强。射频识别系统组成标签（Tag）010203存储识别信息的电子标签，通常由芯片和天线组成。读写器（Reader/Writer）用于读取和写入标签信息的设备，通常由天线、控制器和接口组成。天线（Antenna）用于发射和接收射频信号的设备，连接在读写器和标签之间。射频识别技术应用领域零售业交通运输用于商品防盗、价用于车辆识别、电格管理、会员识别等。子收费、智能停车等。物流管理身份识别医疗保健用于物品追踪、库存管理、供应链管理等。用于患者身份识别、药品管理、医疗设备追踪等。用于门禁控制、员工考勤、访客管理等。CHAPTER低频段频率标准应用领域低频段射频识别技术穿透力强，主要应用于动物识别、工业控制和门禁系统等。频率范围一般工作在125KHz和134.2KHz两个频段，也有部分国家规定使用其他频段，如欧洲的13.56MHz。技术特点数据传输速率较慢，但稳定性较高，抗干扰能力强，标签成本较低。高频段频率标准频率范围技术特点通常工作在13.56MHz频段，这是国际公认的用于非接触式智能卡的标准频率。与低频段相比，高频段射频识别技术具有更快的数据传输速率和更大的读写距离，但标签成本相对较高。应用领域高频段射频识别技术适用于需要较高数据传输速率的场合，如电子支付、身份识别和票务系统等。超高频段频率标准频率范围主要工作在860MHz-960MHz以及2.4GHz-2.5GHz两个频段，不同国家和地区的具体频率分配可能有所不同。应用领域超高频段射频识别技术适用于物流、供应链管理、零售和防伪等领域，可以实现远距离、快速识别和大批量标签读取。技术特点具有更高的数据传输速率、更大的读写距离和更强的多标签识别能力，但标签成本较高且易受电磁干扰影响。CHAPTER空中接口协议规范010203调制方式通信速率防碰撞协议规定了射频信号调制方式，如ASK、FSK、PSK等。定义了读写器与标签之间通信的数据传输速率。设定了处理多个标签同时响应读写器时的防碰撞机制。数据格式与编码规范数据存储格式数据编码方式数据校验方式规定了标签内存储数据的格式，如EPC、UID等。定义了数据在传输过程中的编码方式，如曼彻斯特编码、NRZ编码等。设定了数据在传输过程中进行校验的方法，以确保数据准确性。安全性与隐私保护规范加密算法1规定了保障数据传输和存储安全所采用的加密算法，如AES、DES等。认证机制设定了确保读写器与标签之间安全通信的认证机制，如挑战-响应认证、数字签名等。23隐私保护采取了保护个人隐私的措施，如对标签ID进行动态随机化处理、限制读写器访问权限等。CHAPTER射频识别系统设计原则可靠性原则安全性原则可扩展性原则经济性原则确保系统在高强度、高频次使用下仍能保持稳定运行，降低故障率。采取加密、认证等措施，确保数据在传输和存储过程中的安全性。在满足系统性能需求的前提下，尽量选用性价比高的设备和材料。预留扩展接口，方便后期对系统进行升级和维护。射频识别硬件选型与配置01020304射频识别读写器电子标签天线其他辅助设备选择性能稳定、识别速度快、兼容性好的读写器设备。根据实际应用场景和需求，选择不同材质、尺寸和存储容量的电子标签。选用增益高、方向性好的天线，提高识别距离和准确率。如电源、支架、保护壳等，确保设备的正常运行和使用寿命。射频识别软件设计与开发操作系统数据库选择稳定、高效的操作系统，如Linux、Windows等。选用关系型数据库或非关系型数据库，存储和管理射频识别数据。开发语言应用软件根据实际需求，选用合适的开发语言，如C/C、Java等。开发具有友好界面、易操作的应用软件，方便用户使用和管理射频识别系统。CHAPTER物联网中的射频识别技术应用物品追踪...
