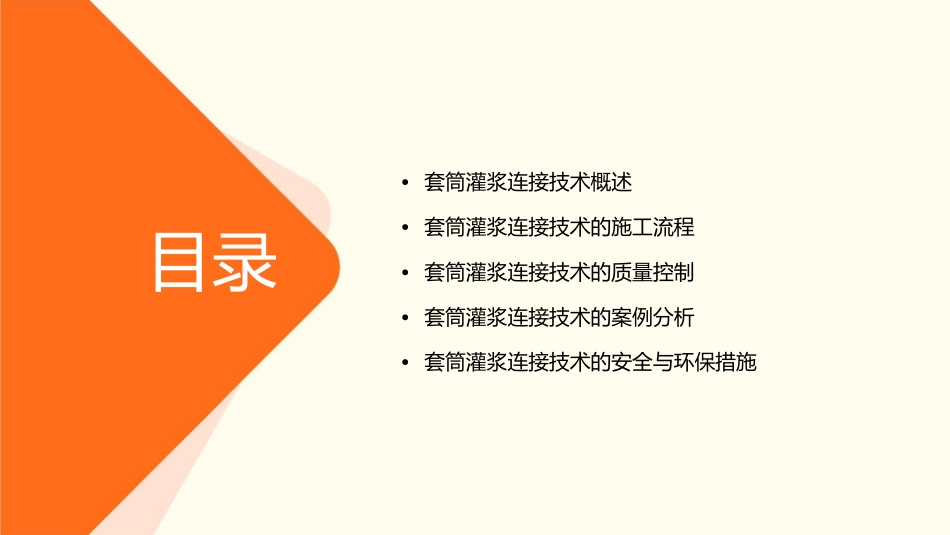

•套筒灌浆连接技术概述•套筒灌浆连接技术的施工流程•套筒灌浆连接技术的质量控制•套筒灌浆连接技术的案例分析•套筒灌浆连接技术的安全与环保措施目录01套筒灌浆连接技术概述定义与特点定义套筒灌浆连接技术是一种通过高强度水泥基灌浆料，将钢筋套筒连接在一起的方法，主要用于大型结构、高层建筑和桥梁等工程中的重要构件连接。特点具有高承载力、抗震性能好、施工简便、适应性强等优点，可广泛应用于各种工程领域。技术原理010203套筒内壁光滑高强度灌浆料锚固与约束通过精密铸造或机械加工，套筒内壁光滑，确保钢筋可以顺利穿过。采用高强度水泥基灌浆料，通过套筒内部空腔，将两根钢筋牢固地连接在一起。灌浆料凝固后，对钢筋产生锚固和约束作用，传递荷载至灌浆料和套筒内壁。应用领域与发展趋势应用领域套筒灌浆连接技术广泛应用于大型工业厂房、高层建筑、大跨度桥梁、地铁等工程领域。发展趋势随着技术的不断进步和应用范围的扩大，套筒灌浆连接技术将朝着高强度、耐久性、环保等方向发展，以满足更加严格的工程需求。02套筒灌浆连接技术的施工流程施工准备技术准备施工现场准备熟悉施工图纸，明确设计要求，掌握套筒灌浆连接技术的施工要点和规范要求。清理施工现场，确保场地平整、清洁，具备施工条件。材料准备人员准备根据施工需要，准备合格的套组织合格的施工人员，进行技筒、灌浆材料、搅拌设备等，确保材料的质量和数量满足施工要求。术交底和培训，提高施工人员的技能水平和安全意识。套筒安装与固定01020304选择合适的套筒安装前的检查安装固定验收根据设计要求选择合适的套筒，确保套筒的质量和规格符合标准。对套筒进行检查，确保套筒无缺陷、无损坏，符合施工要求。按照施工图纸和规范要求，将套筒固定在指定位置，确保套筒的安装位置准确、稳固。对套筒安装固定进行验收，确保符合设计要求和施工规范。灌浆材料的制备与搅拌材料选择配比确定搅拌设备选择搅拌与制备根据设计要求选择合格的灌浆材料，确保材料的质量和性能符合标准。根据施工需要和规范要求，确定合理的灌浆材料配比。选择合适的搅拌设备，确保能够充分搅拌灌浆材料，保证施工质量。按照确定的配比，将灌浆材料充分搅拌均匀，制备出符合要求的灌浆料。灌浆施工与质量控制灌浆前的检查灌浆施工对套筒内壁进行清理，确保内壁干燥、无杂物。检查灌浆材料的性能，确保符合施工要求。按照施工图纸和规范要求，将制备好的灌浆料注入套筒内，确保灌浆料密实、无空鼓。质量控制记录与资料整理在施工过程中，加强质量监督和检测，确保施工质量符合设计要求和规范标准。对不符合要求的部位及时进行处理和整改。做好施工记录和资料整理工作，为验收和后期维护提供依据。养护与验收养护灌浆施工完成后，按照规范要求进行养护，确保灌浆料达到设计强度。在养护期间要防止灌浆料受到日晒、雨淋和污染。验收养护完成后，组织验收工作。对灌浆连接部位进行检查，观察是否存在缺陷、裂缝等问题。同时进行质量检测，如抗压强度、抗拉强度等测试，确保施工质量符合设计要求和规范标准。对于验收不合格的部位要及时进行处理和整改，并进行再次验收。03套筒灌浆连接技术的质量控制材料质量控制材料存储建立严格的材料存储管理制度，确保灌浆料和其他材料在存储过程中不受潮、不变质，保持其性能稳定。材料采购确保采购的灌浆料、套筒和其他辅助材料符合设计要求和相关标准，具有质量证明文件和检验报告。材料检验在材料进场和使用前，进行质量检验，确保其性能参数符合要求，防止不合格材料用于施工。施工过程质量控制施工准备施工过程监控隐蔽工程验收进行技术交底，确保施工人员熟悉施工工艺、操作规程和质量标准。对施工过程进行全程监控，确保每道工序符合规范要求，及时纠正和预防质量问题的发生。对隐蔽工程进行验收，确保其质量符合要求，防止隐患和缺陷。质量检测与评估外观检测对灌浆连接部位进行外观检测，检查其表面是否平整、密实，无裂缝、空鼓等缺陷。强度检测按照相关标准和规范进行强度检测，确保灌浆连接的强度符合设计要求。功能性检测对灌浆连接部位进行功能性检测，如抗拉拔试验、抗剪切试...
