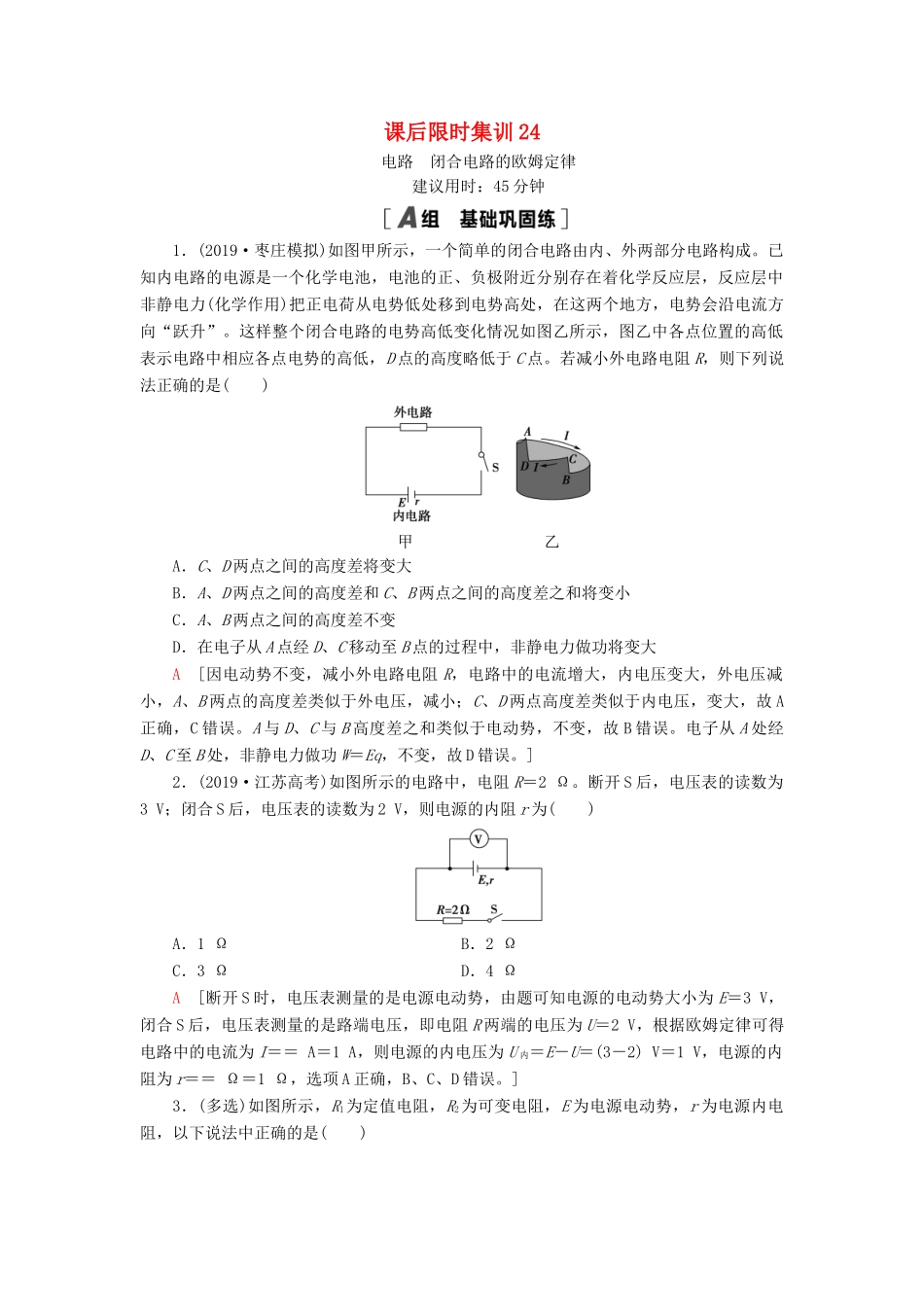

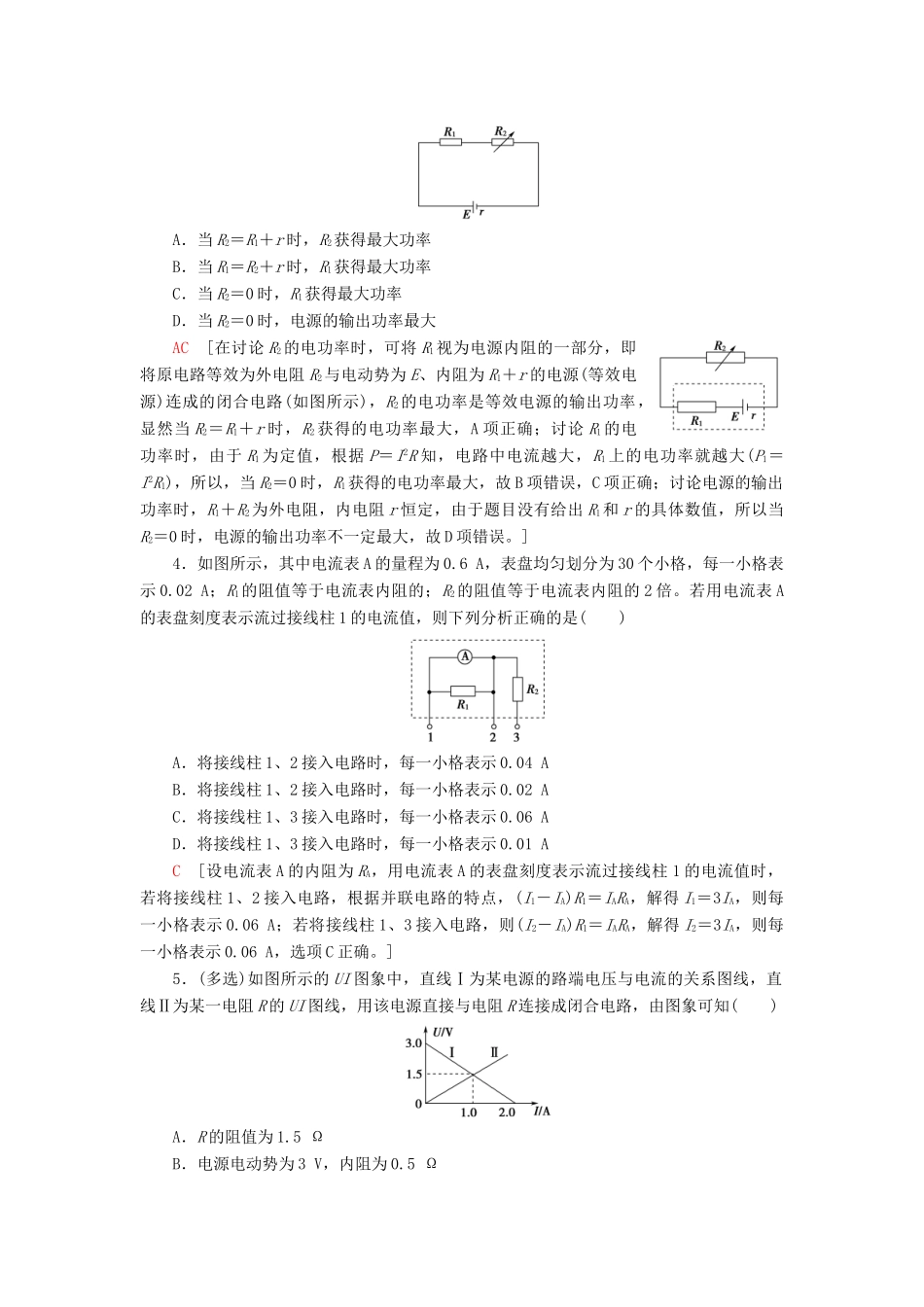

课后限时集训24电路闭合电路的欧姆定律建议用时：45分钟1．(2019·枣庄模拟)如图甲所示，一个简单的闭合电路由内、外两部分电路构成。已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力(化学作用)把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向“跃升”。这样整个闭合电路的电势高低变化情况如图乙所示，图乙中各点位置的高低表示电路中相应各点电势的高低，D点的高度略低于C点。若减小外电路电阻R，则下列说法正确的是()甲乙A．C、D两点之间的高度差将变大B．A、D两点之间的高度差和C、B两点之间的高度差之和将变小C．A、B两点之间的高度差不变D．在电子从A点经D、C移动至B点的过程中，非静电力做功将变大A[因电动势不变，减小外电路电阻R，电路中的电流增大，内电压变大，外电压减小，A、B两点的高度差类似于外电压，减小；C、D两点高度差类似于内电压，变大，故A正确，C错误。A与D、C与B高度差之和类似于电动势，不变，故B错误。电子从A处经D、C至B处，非静电力做功W＝Eq，不变，故D错误。]2．(2019·江苏高考)如图所示的电路中，电阻R＝2Ω。断开S后，电压表的读数为3V；闭合S后，电压表的读数为2V，则电源的内阻r为()A．1ΩB．2ΩC．3ΩD．4ΩA[断开S时，电压表测量的是电源电动势，由题可知电源的电动势大小为E＝3V，闭合S后，电压表测量的是路端电压，即电阻R两端的电压为U＝2V，根据欧姆定律可得电路中的电流为I＝＝A＝1A，则电源的内电压为U内＝E－U＝(3－2)V＝1V，电源的内阻为r＝＝Ω＝1Ω，选项A正确，B、C、D错误。]3．(多选)如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是()A．当R2＝R1＋r时，R2获得最大功率B．当R1＝R2＋r时，R1获得最大功率C．当R2＝0时，R1获得最大功率D．当R2＝0时，电源的输出功率最大AC[在讨论R2的电功率时，可将R1视为电源内阻的一部分，即将原电路等效为外电阻R2与电动势为E、内阻为R1＋r的电源(等效电源)连成的闭合电路(如图所示)，R2的电功率是等效电源的输出功率，显然当R2＝R1＋r时，R2获得的电功率最大，A项正确；讨论R1的电功率时，由于R1为定值，根据P＝I2R知，电路中电流越大，R1上的电功率就越大(P1＝I2R1)，所以，当R2＝0时，R1获得的电功率最大，故B项错误，C项正确；讨论电源的输出功率时，R1＋R2为外电阻，内电阻r恒定，由于题目没有给出R1和r的具体数值，所以当R2＝0时，电源的输出功率不一定最大，故D项错误。]4．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是()A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01AC[设电流表A的内阻为RA，用电流表A的表盘刻度表示流过接线柱1的电流值时，若将接线柱1、2接入电路，根据并联电路的特点，(I1－IA)R1＝IARA，解得I1＝3IA，则每一小格表示0.06A；若将接线柱1、3接入电路，则(I2－IA)R1＝IARA，解得I2＝3IA，则每一小格表示0.06A，选项C正确。]5．(多选)如图所示的UI图象中，直线Ⅰ为某电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的UI图线，用该电源直接与电阻R连接成闭合电路，由图象可知()A．R的阻值为1.5ΩB．电源电动势为3V，内阻为0.5ΩC．电源的输出功率为3.0WD．电源内部消耗功率为1.5WAD[电阻R的UI图线Ⅱ的斜率等于电阻R的阻值，R＝1.5Ω，选项A正确；由电源的路端电压与电流的关系曲线Ⅰ知电动势E＝3.0V，图线Ⅰ的斜率的绝对值等于电源内阻，r＝1.5Ω，选项B错误；电源的路端电压与电流的关系图线和电阻R的UI图线交点纵、横坐标的乘积表示电源的输出功率，P出＝UI＝1.5×1.0W＝1.5W，选项C错误；由EI＝P出＋P内，解得电源内部消耗的功率为P内＝EI－P出＝3.0×1.0W－1.5W＝1.5W，选项D正确。]6．(2019·北京西城区模拟)在如图所示的电路中，电源的电动...
