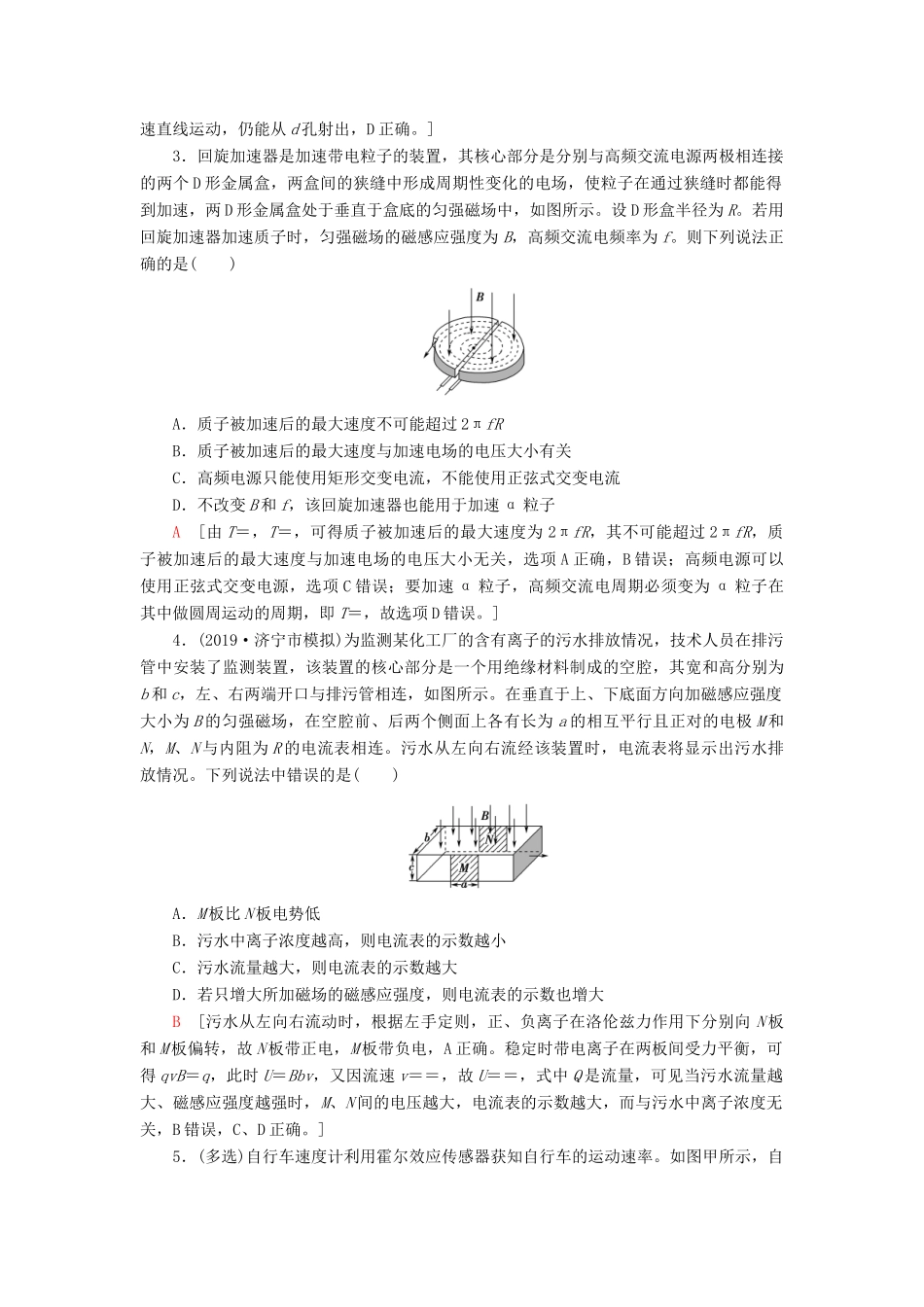

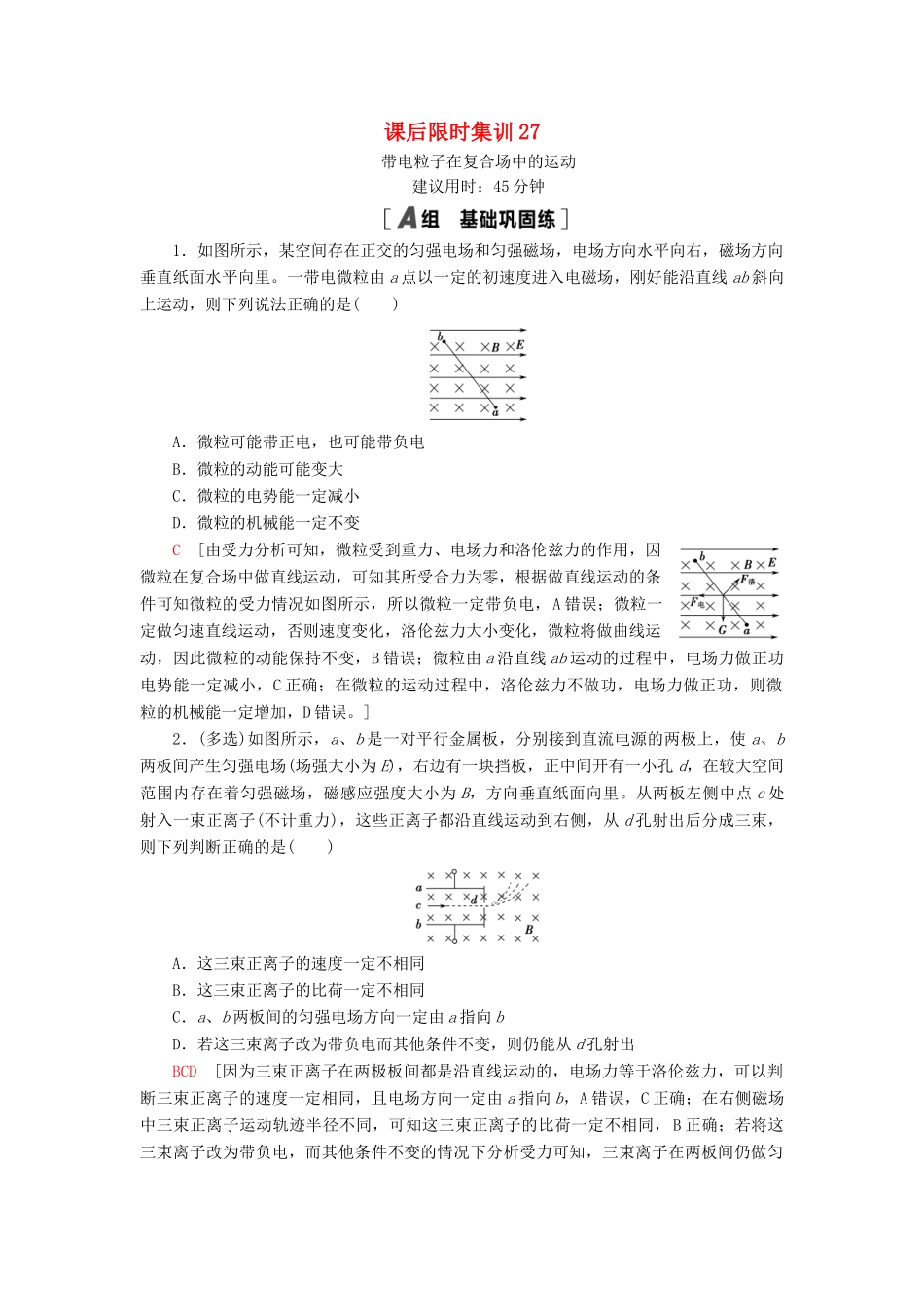

课后限时集训27带电粒子在复合场中的运动建议用时：45分钟1．如图所示，某空间存在正交的匀强电场和匀强磁场，电场方向水平向右，磁场方向垂直纸面水平向里。一带电微粒由a点以一定的初速度进入电磁场，刚好能沿直线ab斜向上运动，则下列说法正确的是()A．微粒可能带正电，也可能带负电B．微粒的动能可能变大C．微粒的电势能一定减小D．微粒的机械能一定不变C[由受力分析可知，微粒受到重力、电场力和洛伦兹力的作用，因微粒在复合场中做直线运动，可知其所受合力为零，根据做直线运动的条件可知微粒的受力情况如图所示，所以微粒一定带负电，A错误；微粒一定做匀速直线运动，否则速度变化，洛伦兹力大小变化，微粒将做曲线运动，因此微粒的动能保持不变，B错误；微粒由a沿直线ab运动的过程中，电场力做正功电势能一定减小，C正确；在微粒的运动过程中，洛伦兹力不做功，电场力做正功，则微粒的机械能一定增加，D错误。]2．(多选)如图所示，a、b是一对平行金属板，分别接到直流电源的两极上，使a、b两板间产生匀强电场(场强大小为E)，右边有一块挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感应强度大小为B，方向垂直纸面向里。从两板左侧中点c处射入一束正离子(不计重力)，这些正离子都沿直线运动到右侧，从d孔射出后分成三束，则下列判断正确的是()A．这三束正离子的速度一定不相同B．这三束正离子的比荷一定不相同C．a、b两板间的匀强电场方向一定由a指向bD．若这三束离子改为带负电而其他条件不变，则仍能从d孔射出BCD[因为三束正离子在两极板间都是沿直线运动的，电场力等于洛伦兹力，可以判断三束正离子的速度一定相同，且电场方向一定由a指向b，A错误，C正确；在右侧磁场中三束正离子运动轨迹半径不同，可知这三束正离子的比荷一定不相同，B正确；若将这三束离子改为带负电，而其他条件不变的情况下分析受力可知，三束离子在两板间仍做匀速直线运动，仍能从d孔射出，D正确。]3．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示。设D形盒半径为R。若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f。则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πfRB．质子被加速后的最大速度与加速电场的电压大小有关C．高频电源只能使用矩形交变电流，不能使用正弦式交变电流D．不改变B和f，该回旋加速器也能用于加速α粒子A[由T＝，T＝，可得质子被加速后的最大速度为2πfR，其不可能超过2πfR，质子被加速后的最大速度与加速电场的电压大小无关，选项A正确，B错误；高频电源可以使用正弦式交变电源，选项C错误；要加速α粒子，高频交流电周期必须变为α粒子在其中做圆周运动的周期，即T＝，故选项D错误。]4．(2019·济宁市模拟)为监测某化工厂的含有离子的污水排放情况，技术人员在排污管中安装了监测装置，该装置的核心部分是一个用绝缘材料制成的空腔，其宽和高分别为b和c，左、右两端开口与排污管相连，如图所示。在垂直于上、下底面方向加磁感应强度大小为B的匀强磁场，在空腔前、后两个侧面上各有长为a的相互平行且正对的电极M和N，M、N与内阻为R的电流表相连。污水从左向右流经该装置时，电流表将显示出污水排放情况。下列说法中错误的是()A．M板比N板电势低B．污水中离子浓度越高，则电流表的示数越小C．污水流量越大，则电流表的示数越大D．若只增大所加磁场的磁感应强度，则电流表的示数也增大B[污水从左向右流动时，根据左手定则，正、负离子在洛伦兹力作用下分别向N板和M板偏转，故N板带正电，M板带负电，A正确。稳定时带电离子在两板间受力平衡，可得qvB＝q，此时U＝Bbv，又因流速v＝＝，故U＝＝，式中Q是流量，可见当污水流量越大、磁感应强度越强时，M、N间的电压越大，电流表的示数越大，而与污水中离子浓度无关，B错误，C、D正确。]5．(多选)自行车速度计利用霍尔效应传感器获知自行车的运动速率。如图甲所示，自行车前轮上安装一块磁铁，轮子...
