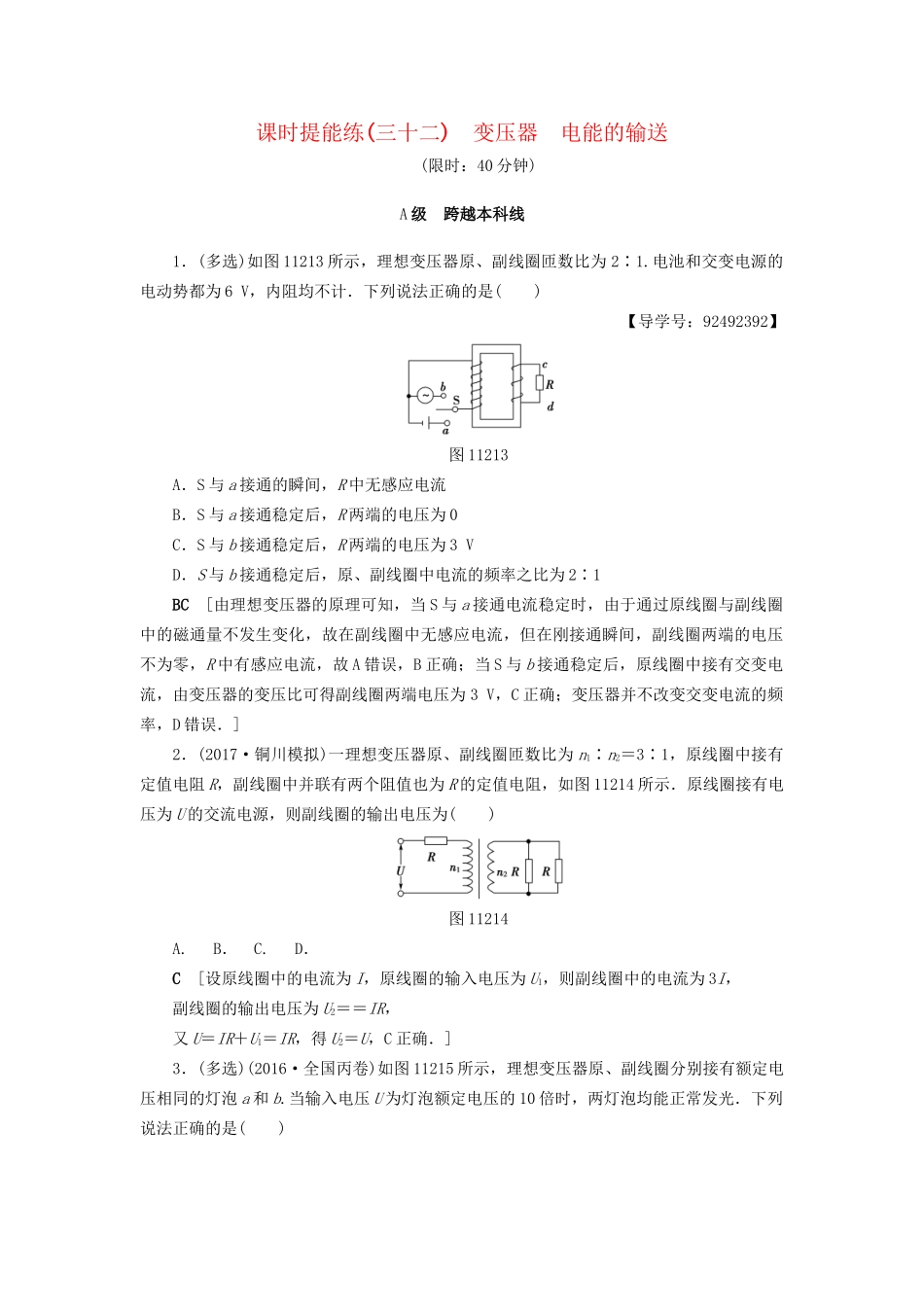

课时提能练(三十二)变压器电能的输送(限时:40分钟)A级跨越本科线1.(多选)如图11213所示,理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6V,内阻均不计.下列说法正确的是()【导学号:92492392】图11213A.S与a接通的瞬间,R中无感应电流B.S与a接通稳定后,R两端的电压为0C.S与b接通稳定后,R两端的电压为3VD.S与b接通稳定后,原、副线圈中电流的频率之比为2∶1BC[由理想变压器的原理可知,当S与a接通电流稳定时,由于通过原线圈与副线圈中的磁通量不发生变化,故在副线圈中无感应电流,但在刚接通瞬间,副线圈两端的电压不为零,R中有感应电流,故A错误,B正确;当S与b接通稳定后,原线圈中接有交变电流,由变压器的变压比可得副线圈两端电压为3V,C正确;变压器并不改变交变电流的频率,D错误.]2.(2017·铜川模拟)一理想变压器原、副线圈匝数比为n1∶n2=3∶1,原线圈中接有定值电阻R,副线圈中并联有两个阻值也为R的定值电阻,如图11214所示.原线圈接有电压为U的交流电源,则副线圈的输出电压为()图11214A.B.C.D.C[设原线圈中的电流为I,原线圈的输入电压为U1,则副线圈中的电流为3I,副线圈的输出电压为U2==IR,又U=IR+U1=IR,得U2=U,C正确.]3.(多选)(2016·全国丙卷)如图11215所示,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法正确的是()图11215A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为1∶9C.此时a和b的电功率之比为9∶1D.此时a和b的电功率之比为1∶9AD[设灯泡的额定电压为U0,输入电压为灯泡额定电压的10倍时灯泡正常发光,则变压器原线圈的电压为9U0,变压器原、副线圈的匝数比为9∶1,选项A正确,选项B错误;由9U0Ia=U0Ib得,流过b灯泡的电流是流过a灯泡电流的9倍,根据P=UI,a、b灯泡的电功率之比为1∶9,选项C错误,选项D正确.]4.(2017·佛山模拟)如图11216为一理想变压器,其原线圈匝数n1=800,副线圈匝数n2=200,原线圈接有电压u=200sin100πt(V)的交变电流,R为可变电阻,各电表均为理想交流电表,则下列说法中正确的是()图11216A.该交变电流的频率为100HzB.穿过铁芯的磁通量的最大变化率为0.25Wb/sC.R的阻值越大,电流表A的示数越小,电压表V的示数越大D.接入的灯泡越多,电流表A和电压表V的示数越大B[根据ω=2πf可得,该交变电流的频率f=50Hz,A错误;根据法拉第电磁感应定律有E=n1,故穿过铁芯的磁通量的最大变化率=0.25Wb/s,B正确;R的阻值越大,副线圈中的电流越小,电流表A的示数越小,因变压器是理想变压器,电压表V的示数不变,C错误;接入的灯泡越多,副线圈的总电阻越小,副线圈中的电流越大,电流表A的示数越大,电压表V的示数不变,D错误.]5.(2017·安庆模拟)如图11217所示的交流电路中,理想变压器输入电压为u1=U1msin100πt(V),输入功率为P1,输出功率为P2,电压表读数为U2,各交流电表均为理想电表,由此可知()图11217A.灯泡中电流方向每秒钟改变100次B.变压器原、副线圈的匝数比为U1m∶U2C.当滑动变阻器R的滑动头向下移动时各个电表读数均变大D.当滑动变阻器R的滑动头向上移动时P1变大,且始终有P1=P2A[由u1=U1msin100πt(V),可知交变电流频率为50Hz,灯泡中电流方向每一秒钟改变100次,选项A正确;变压器原、副线圈的匝数比为U1m∶(U2),选项B错误;当滑动变阻器R的滑动头向下移动时,电流表读数增大,变压器输出电流增大,电阻R1两端电压增大,电压表读数不变,选项C错误;当滑动变阻器R的滑动头向上移动时,变压器输出电流减小,输出功率减小,根据变压器功率的制约关系,P1变小,且始终有P1=P2,选项D错误.]6.如图11218所示,理想变压器的原线圈接高电压,降压后通过一段电阻不可忽略的线路接用电器,其中灯L1、灯L2的规格完全相同,R为一滑动变阻器.现将R的滑动触头P向下滑动,则交流电压表V、交流电流表A的示数变化及灯L1、灯L2的明暗变化情况为()图11218A.V增大,A增大,灯L1、灯L2都变亮B.V增大,A减小,灯L1变亮,灯L2变暗C.V减小,A减小,灯L1变暗,灯L2变亮D.V不变,A减小,...
