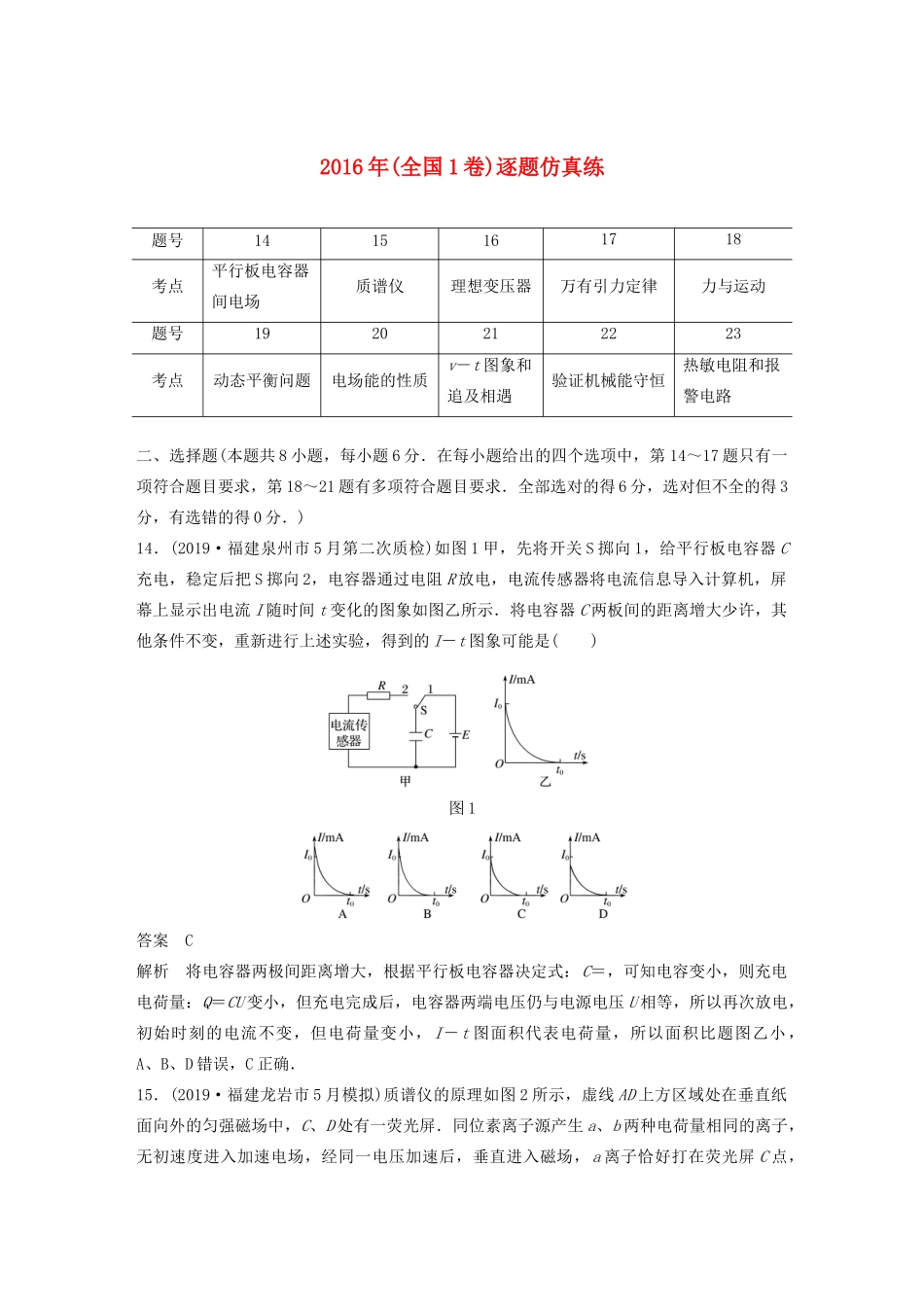

2016年(全国1卷)逐题仿真练题号1415161718考点平行板电容器间电场质谱仪理想变压器万有引力定律力与运动题号1920212223考点动态平衡问题电场能的性质v－t图象和追及相遇验证机械能守恒热敏电阻和报警电路二、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)14．(2019·福建泉州市5月第二次质检)如图1甲，先将开关S掷向1，给平行板电容器C充电，稳定后把S掷向2，电容器通过电阻R放电，电流传感器将电流信息导入计算机，屏幕上显示出电流I随时间t变化的图象如图乙所示．将电容器C两板间的距离增大少许，其他条件不变，重新进行上述实验，得到的I－t图象可能是()图1答案C解析将电容器两极间距离增大，根据平行板电容器决定式：C＝，可知电容变小，则充电电荷量：Q＝CU变小，但充电完成后，电容器两端电压仍与电源电压U相等，所以再次放电，初始时刻的电流不变，但电荷量变小，I－t图面积代表电荷量，所以面积比题图乙小，A、B、D错误，C正确．15．(2019·福建龙岩市5月模拟)质谱仪的原理如图2所示，虚线AD上方区域处在垂直纸面向外的匀强磁场中，C、D处有一荧光屏．同位素离子源产生a、b两种电荷量相同的离子，无初速度进入加速电场，经同一电压加速后，垂直进入磁场，a离子恰好打在荧光屏C点，b离子恰好打在D点．离子重力不计．则()图2A．a离子质量比b的大B．a离子质量比b的小C．a离子在磁场中的运动时间比b的长D．a、b离子在磁场中的运动时间相等答案B解析设离子进入磁场的速度为v，在电场中qU＝mv2，在磁场中Bqv＝m，联立解得：r＝＝，由题图知，b离子在磁场中运动的轨道半径较大，a、b为同位素，电荷量相同，所以b离子的质量大于a离子的，所以A错误，B正确；在磁场运动的时间均为半个周期，即t＝＝，由于b离子的质量大于a离子的质量，故b离子在磁场中运动的时间较长，C、D错误．16．(2019·福建龙岩市5月模拟)如图3甲所示，理想变压器原、副线圈的匝数比为3∶1，L1、L2、L3为三只规格均为“9V,3W”的灯泡，各电表均为理想交流电表，定值电阻R1＝9Ω.输入端交变电压u随时间t变化的图象如图乙所示，三只灯泡均正常发光，则()图3A．电压u的瞬时表达式为u＝36sinπt(V)B．电压表的示数为33VC．电流表的示数为1AD．定值电阻R2＝3Ω答案B解析由题图乙知，交变电流的周期为0.02s，ω＝＝100πrad/s，电压的瞬时值u＝36sin100πt(V)，故A错误；灯泡正常发光，每个灯泡的电流为I＝＝A，故副线圈的电流I2＝3I＝1A，根据变流规律：＝，解得原线圈电流I1＝A，所以C错误；电阻R1的电压UR1＝I1R1＝3V，由题图乙知输入端电压的有效值为36V，则变压器原线圈的电压U1＝36V－3V＝33V，所以电压表的读数为33V，故B正确；根据变压规律：＝，可得副线圈的电压U2＝11V，电阻R2两端的电压为UR2＝U2－UL＝11V－9V＝2V，故R2＝＝2Ω，所以D错误．17．(2019·北京市东城区二模)某行星外围有一圈厚度为d的光带，简化为如图4所示模型，R为该行星除光带以外的半径．现不知光带是该行星的组成部分还是环绕该行星的卫星群，当光带上的点绕行星中心的运动速度v，与它到行星中心的距离r，满足下列哪个选项表示的图象关系时，才能确定该光带是卫星群()图4答案D解析若光带是卫星群，则应该满足G＝m，即v2＝，即v2－图象应该是过原点的直线，故选D.18.如图5所示，在粗糙的水平地面上，物块A、B在水平外力F的作用下都从静止开始运动，运动过程中的某一时刻，物块A、B的速度vA、vB和加速度aA、aB大小关系可能正确的是()图5A．vA>vB，aA＝aBB．vA

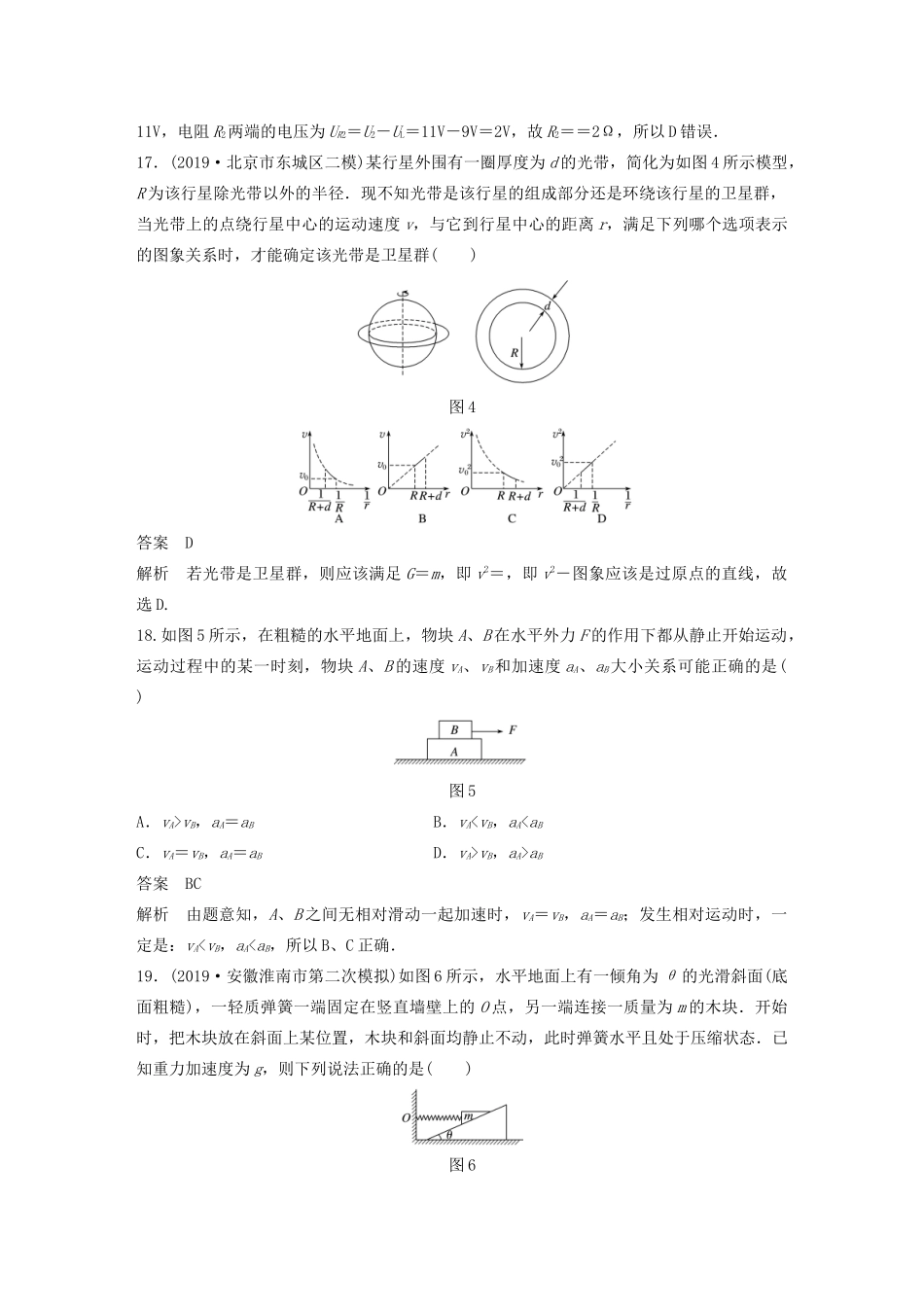

vB，aA>aB答案BC解析由题意知，A、B之间无相对滑动一起加速时，vA＝vB，aA＝aB；发生相对运动时，一定是：vA
